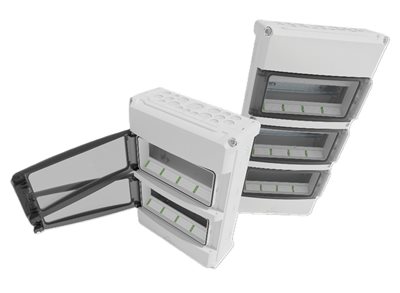

Rozvaděče AK 24 a AK 36

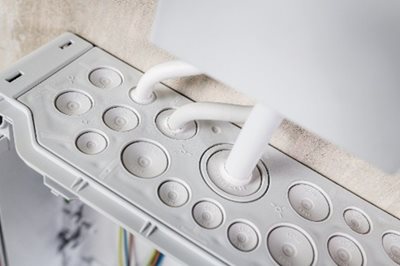

Měkké membrány uspoří čas

Na jedné straně rozvaděče se nachází 18 samotěs­nících měkkých propichovacích mem­brán, které umožňují okamžité protažení kabelu bez nutnosti vrtání nebo použití vý­vodek, přičemž je stále zachováno vysoké krytí proti prachu a vlhkosti.
Druhá strana rozvaděče je vybavena vyrážecími metrickými otvo­ry, které jsou ideální pro osazení vývodkami.
Na bočních stranách je skříň díky vyrážecím metrickým otvorům připravena pro montáž zásuvek.

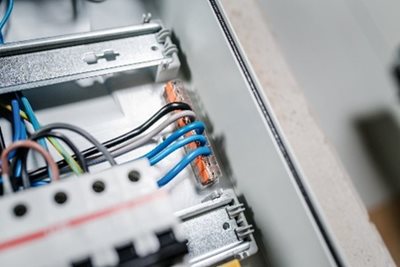

Držáky pro svorkovnice WAGO 221

Na dně rozvaděčů najdete nyní nově držáky pro umístění 3 a 5pólových páčkových svorek WAGO 221 pro 6 mm², což umožňuje například rychlé rozdělení přívodního kabelu na několik proudových chráničů.

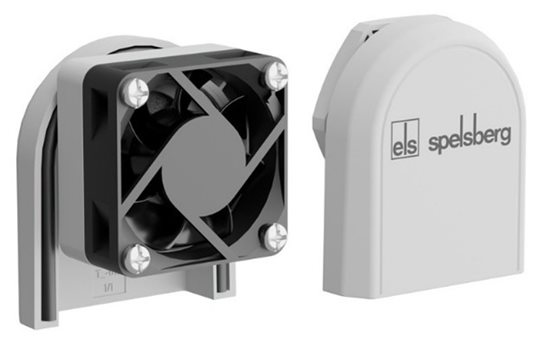

BEL Air active
Aktivní ventilační prvek BEL Air active zajišťuje spolehlivou cirkulaci vzduchu a řeší problémy s přehříváním. Lze jej snadno integrovat do široké škály rozvaděčů a elektroinstalačních krabic - stačí dva metrické otvory M40. BEL Air active je tichý, energeticky úsporný a vysoce efektivní.

• 12V DC a 24V DC (2 varianty)
• IP55, IK07
• UV stabilní
• Pro otvor o průměru 40 mm (M40)
• Výměna vzduchu 31.6 m³/h
• Zvyšuje přípustnou ztrátu výkonu nejméně o 50%



Technická specifikace a konstrukční výhody

Rozvaděče AK 24 a AK 36 obstojí v teplotách od -25 °C do +40 °C. Disponují stupněm krytí IP 65 a mechanickou odolností IK 08. Jsou di­menzovány pro provozní napětí 1000 V AC a 1500 V DC.
Dvou­řadá varianta AK 24 nabízí prostor pro 24 modulů, zatímco třířadá verze AK 36 pojme až 36 modulů, což pokrývá potřeby většiny běžných instalací.
Z jedné strany vám pro přívod vedení poslouží měkké propichovací membrány. Na druhé straně potom najdete metrické vyrážecí otvory. Konstrukce skříně je symetrická, rozvaděč lze tedy otočit o 180 stupňů. DIN lišty lze vkládat a vyjímat zcela bez použití nářadí a prostor pod nimi byl záměrně zvětšen, aby elektrikářům poskytl dostatek místa pro pohodlné protažení vodi­čů.

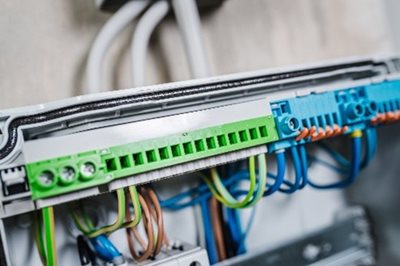

Nová bezšroubová svorkovnice PE-/N

Důkladně promyšlené bezšroubové svorkovnice PE-/N umožňují rychlé, bezpečné a pohodlné připojení ochranných a neutrálních vodičů.
Integrovaný nosič základny lze snadno odnímat a opětovně sestavovat bez nářadí – což šetří čas a zajišťuje hladkou instalaci.

• Svorková oblast šroubových svorek: 2,5 mm² až 16 mm²
• Dvojité obsazení svorky až do 4 mm²
• Svorková oblast push-in svorek: 0,75 mm² až 4 mm²
• Vhodné pro téměř všechny typy měděných vodičů: pevné, slaněné s dutinkami či bez nich



BEL Air active

Aktivní ventilační prvek BEL Air active zajišťuje spolehlivou cirkulaci vzduchu a řeší problémy s přehříváním. Lze jej snadno integrovat do široké škály rozvaděčů a elektroinstalačních krabic - stačí dva metrické otvory M40. BEL Air active je tichý, energeticky úsporný a vysoce efektivní.

• 12V DC a 24V DC (2 varianty)
• IP55, IK07
• UV stabilní
• Pro otvor o průměru 40 mm (M40)
• Výměna vzduchu 31.6 m³/h
• Zvyšuje přípustnou ztrátu výkonu nejméně o 50%
