Popis produktu

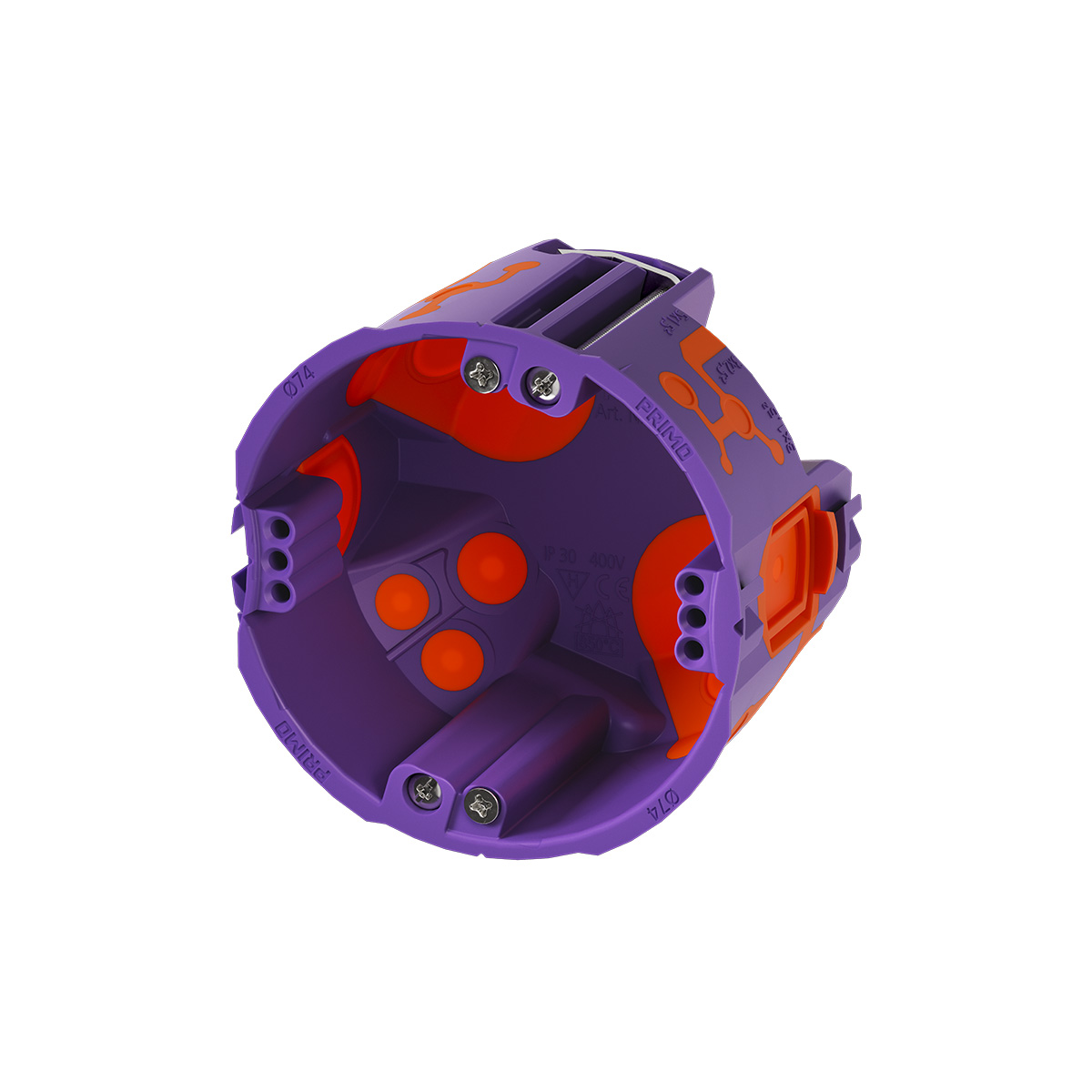

P200-02 Qnect přístrojová krabice do dutých stěn zvukotěsná 49 mm.

• použití jako zvukově izolační krabice pro přístroje a jako rozvodná krabice
• výrazně větší vnitřní prostor díky Ø 74 mm
• hloubka 49 mm
• vzduchotěsná a bezhalogenová
• zavedení trubek a kabelů bez použití nářadí
• technologie připojení SCS = pevné připojení a jednoduché propojení bez spojovacích dílů
• tři zdířky pro kompletační šrouby - flexibilní vyrovnání přístrojů
• vhodné pro tloušťku panelu 0 - 37 mm
• pro zvukotěsné stěny do 58 dB s tloušťkou stěny 100 mm

Bezhalogenová vzduchotěsná krabice do dutých stěn se zvukovým útlumem až 58 dB. Nezáleží na tom, zda jsou krabice osazeny jednostranně, odsazené nebo proti sobě. S průměrem 74 mm a hloubkou 49 mm nabízí zvuková izolace Qnect také výrazně více prostoru pro připojení než běžné krabice pro duté stěny. Krabice lze pevně spojit při standardizované rozteči kombinací 71 mm. Technologie připojení SCS s velkoplošnou spojovací membránou včetně technologie propojování kabelů následně umožňuje jednoduché propojení bez spojovacích dílů.

Návod k instalaci:

• Označte první plechovku a vložte vyvrtaný otvor o průměru 74 mm.

• Snadná demontáž jader vrtáků pomocí Bohr-Fixx (P779).

• V případě potřeby vyznačte a vyfrézujte další otvory.

• Vyfrézujte další vrtané otvory časově úsporným a přesným způsobem pomocí vrtací šablony (P102-74).
• Před vložením propojte zásuvky mezi sebou pomocí stabilní technologie připojení SCS.
• Otevírejte průchody potrubí pomocí potrubního plopu nebo vkládejte kabely přímo pomocí techniky cable plop.
• Vložte trubku bez nástrojů. Bezpečná fixace potrubí díky membránové technologii.
• Do vyvrtaných otvorů zasuňte plechovky a šrouby utáhněte.
• Perfektně se hodí pro použití v úzkých stěnových konstrukcích.
• Pro zvukotěsné stěny (tloušťka stěny 100 mm) až do 58 dB, i když jsou zásuvky instalovány proti sobě.
• Jednoduché a časově úsporné průchozí propojení je možné díky velkoplošné připojovací membráně.
• Vložte a připojte zaříení.
• Připevněte zařízení pomocí integrovaných šroubů.
