Popis produktu

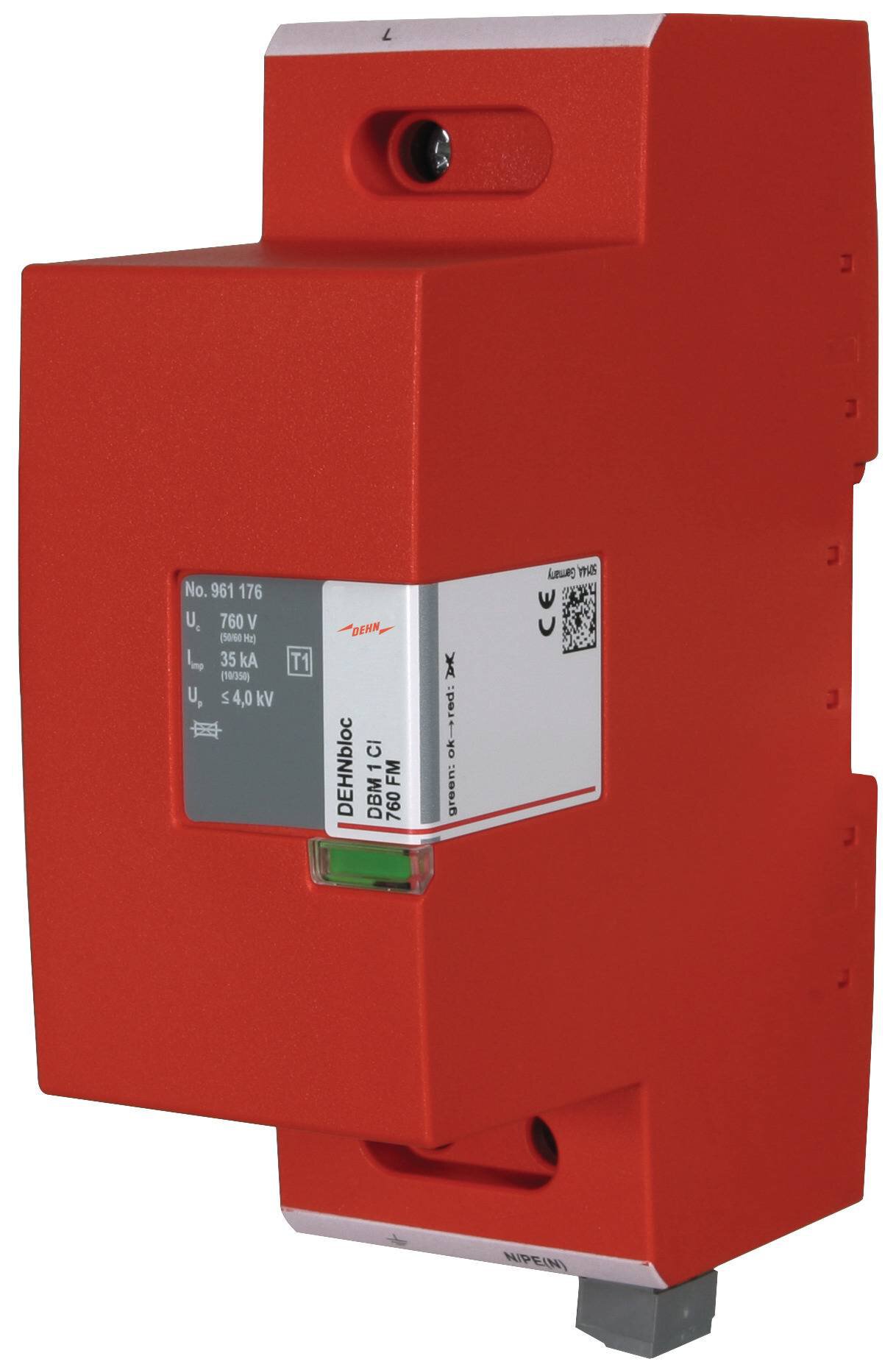

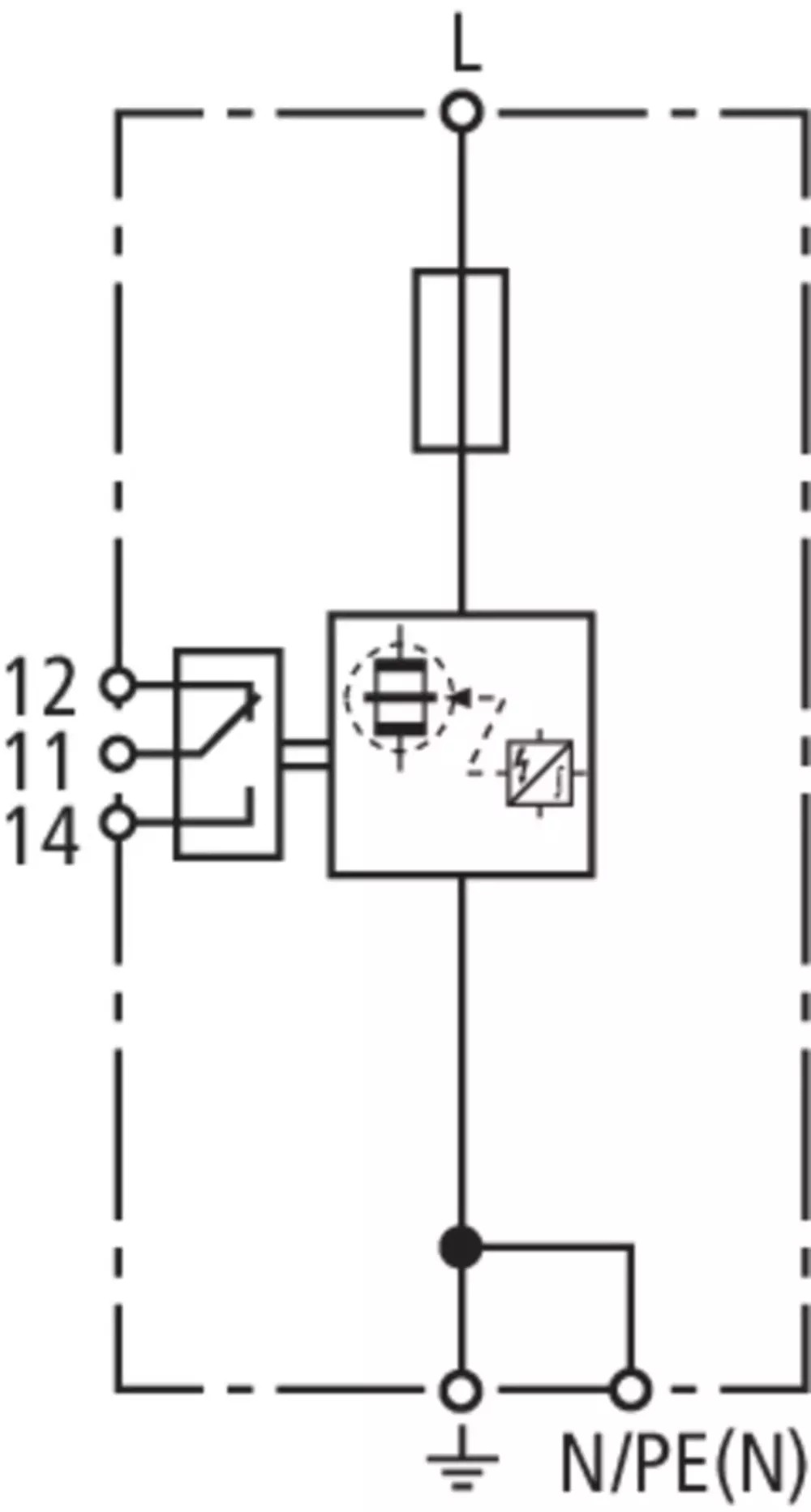

Koordinovaný svodič bleskových proudů Typ 1. Jednopólový, koordinovaný svodič bleskových proudů s integrovaným předjištěním, pro sítě TN/IT 690 V; s kontaktem dálkové signalizace pro systém monitorování stavu (bezpotenciálový přepínač).

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• SPD podle ČSN EN 61643-11 / IEC 61643-11: typ 1/Třída I
• jmenovité napětí AC (UN): 690 V (50/60 Hz)
• maximální provozní napětí AC (UC): 760 V (50/60 Hz)
• bleskový proud (10/350 µs) (Iimp): 35 kA
• specifická energie (W/R): 306,25 kJ/Ohm
• jmenovitý impulzní proud (8/20 µs) (In): 35 kA
• ochranná úroveň (UP): ≤ 4 kV
• schopnost omezit následný proud AC (Ifi): 25 kAeff
• omezení následného proudu / selektivita: nevybaví jištění 35 A gG do 25 kAeff (prosp.)
• doba odezvy (tA): ≤ 100 ns
• max. nadproudová ochrana ze strany sítě: není potřebná
• napětí TOV (UT) – charakteristika: 1320 V/120 min - Pevnost
• rozsah provozních teplot (TU) -40 °C ... +80 °C
• ukazatel provoz/porucha: zelená/červená
• počet vstupů: 1
• průřez připojovacích vodičů (L, N/PE(N)) (min.): 10 mm2 jedno/vícežilový
• průřez připojovacích vodičů (L, N/PE(N)) (max.): 50 mm2 hrubě slaněný/35 mm2 jemně slaněný
• montáž na: instalační lišta TS 35 mm podle ČSN EN 60715 nebo montážní deska (s dvojicí přiložených upevňovacích konzol)
• materiál těla přístroje: termoplast, barva červená, UL 94 V-0
• místo nasazení vnitřní prostory

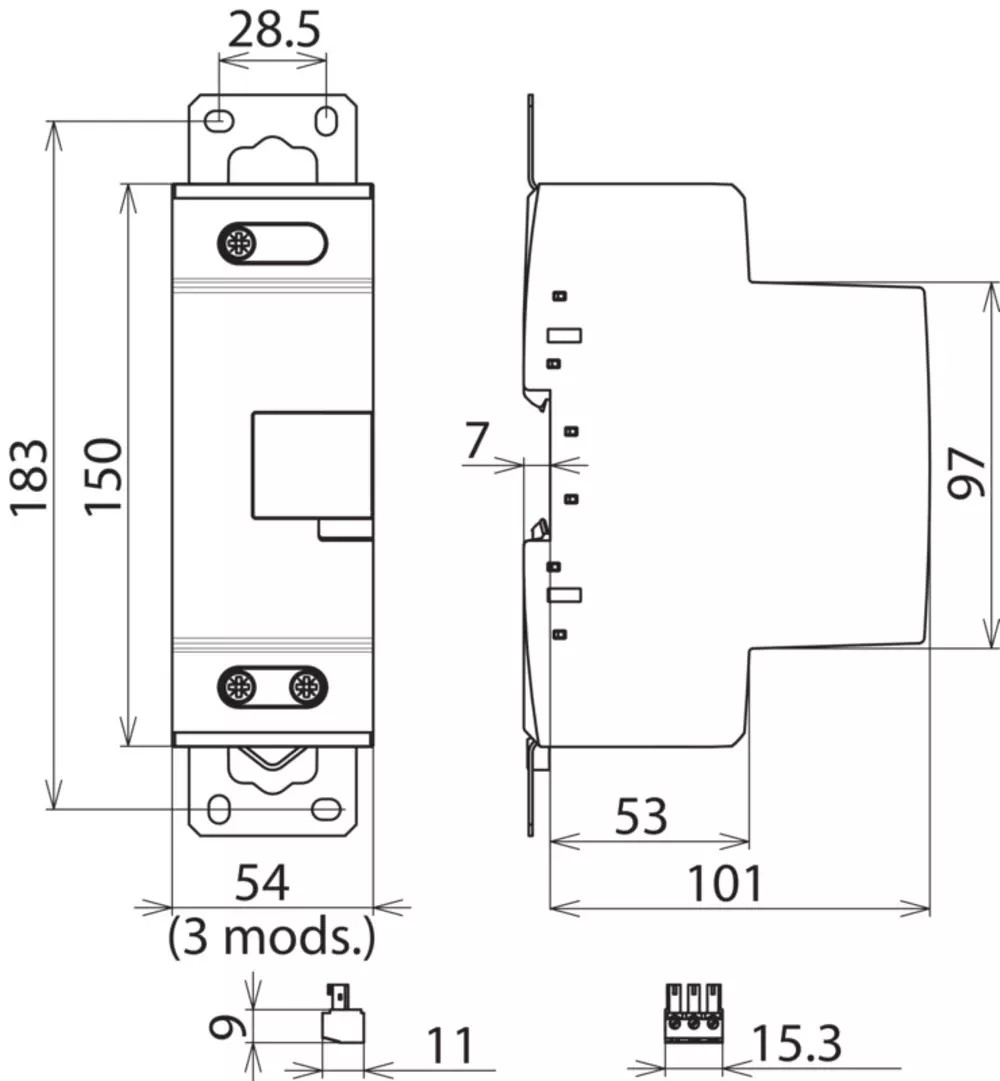

• montážní rozměr: 3 TE, DIN 43880
• kontakt dálkové signalizace/typ kontaktu: přepínač
• spínací výkon: AC 250 V/0,5 A
• spínací výkon: DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
• průřez vodičů pro svorky dálkové signalizace: max. 1,5 mm2 jedno/vícežilový
• jmenovitý impulzní proud (8/20 µs) (In): 35 kA
