Popis produktu

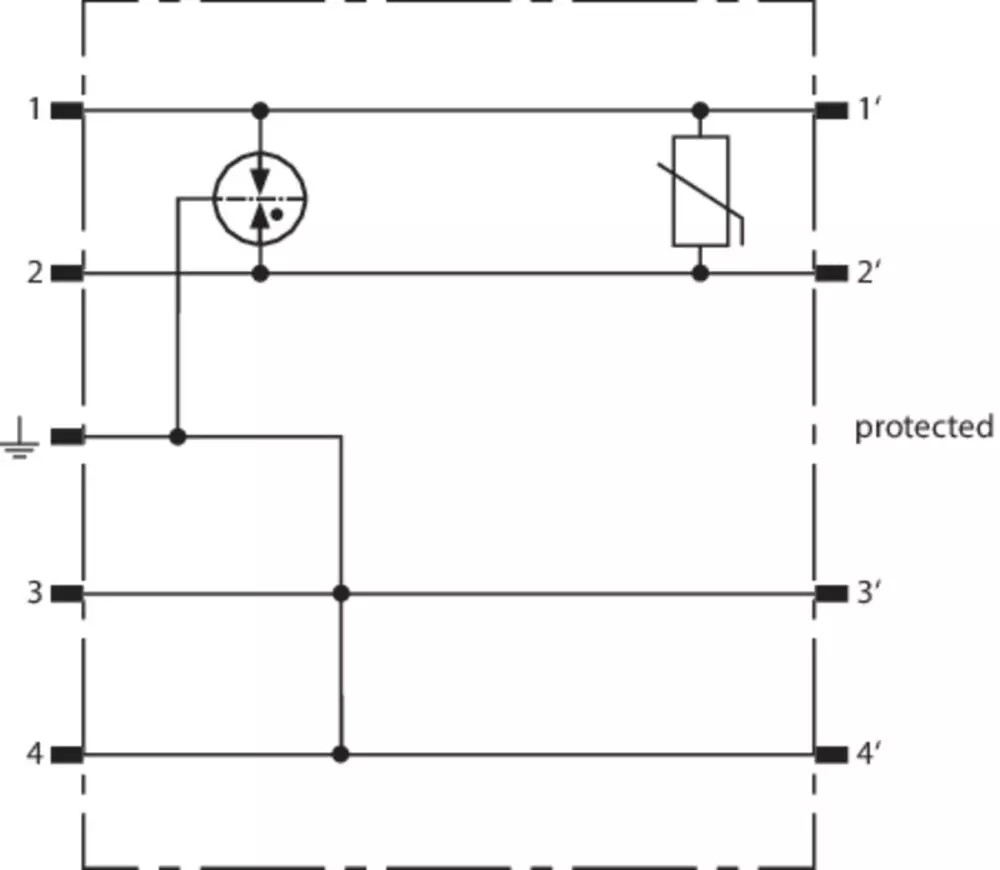

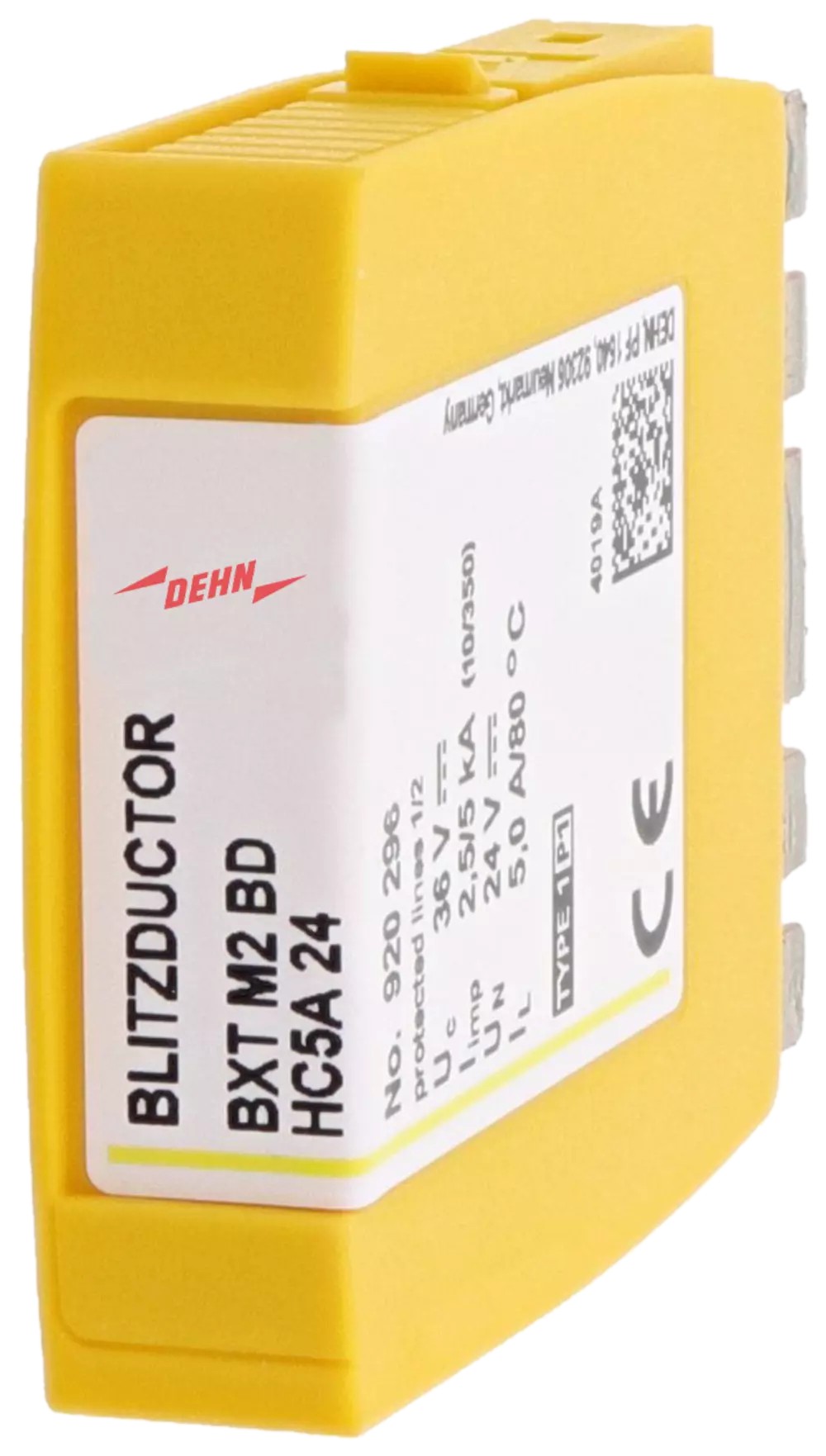

Modul kombinovaného svodiče pro jeden pár - BLITZDUCTOR XT. Kompaktní modul kombinovaného svodiče přepětí pro ochranu 1 páru žil bezpotenciálového symetrického rozhraní. Modul je přizpůsoben pro rozhraní se stejnosměrnými proudy do 5 A, např. pro motoricky řízené pohony s vysokým náběhovým a provozním proudem.

• třída svodiče: M
• jmenovité napětí (UN): 24 V
• nejvyšší provozní napětí DC (UC): 36 V
• nejvyšší provozní napětí AC (UC): 25,5 V
• jmenovitý proud (IL): 5 A
• D1 bleskový proud (10/350 µs) celkový (Iimp): 5 kA
• D1 bleskový proud (10/350 µs)/žíla (Iimp): 2,5 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (In): 20 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (In): 10 kA
• ochranná úroveň žíla-žíla při Iimp D1 (UP): ≤ 240 V
• ochranná úroveň žíla-zem při Iimp D1 (UP): ≤ 650 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 150 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 600 V
• sériová impedance/žíla: 0 Ohm
• mezní frekvence žíla-žíla (FGzkratka pro FLAT GLASS - optika z rovného skla ): 1,56 MHz
• rozsah provozních teplot (TU): -40 až +80 °C
• krytí (zasunutý modul) IPzkratka pro INGRESS PROTECTION - ochrana proti vniknutí Obecně platí, že číselný údaj o stupni krytí IP je dvoumístné číslo, které musí být dle České státní normy ČSN EN 60 529 stanoveno pro každý elektrospotřebič. 1. číslice informuje o odolnosti elektrospotřebiče proti vniknutí pevného cizího tělesa a nebezpečným dotykem. 2. číslice určuje stupeň voděodolnosti. 20
• zasunutí do (do IL = 3 A): základní díl BXT BAS
• zasunutí do (do IL = 5 A): základní díl BSP BAS 4
• uzemnění přes základní díl: BXT BAS/BSP BAS 4
• materiál těla přístroje: polyamid PA 6.6
• barva: žlutá
• zkušební normy: IEC 61643-21/ČSN EN 61643-21
• certifikace: SIL
• klasifikace SIL: do SIL3
• nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (Imax): 20 kA
• ochranná úroveň žíla-zem při 1 kV/µs C3 po zatížení Imax (UP ): < 600 V
