Popis produktu

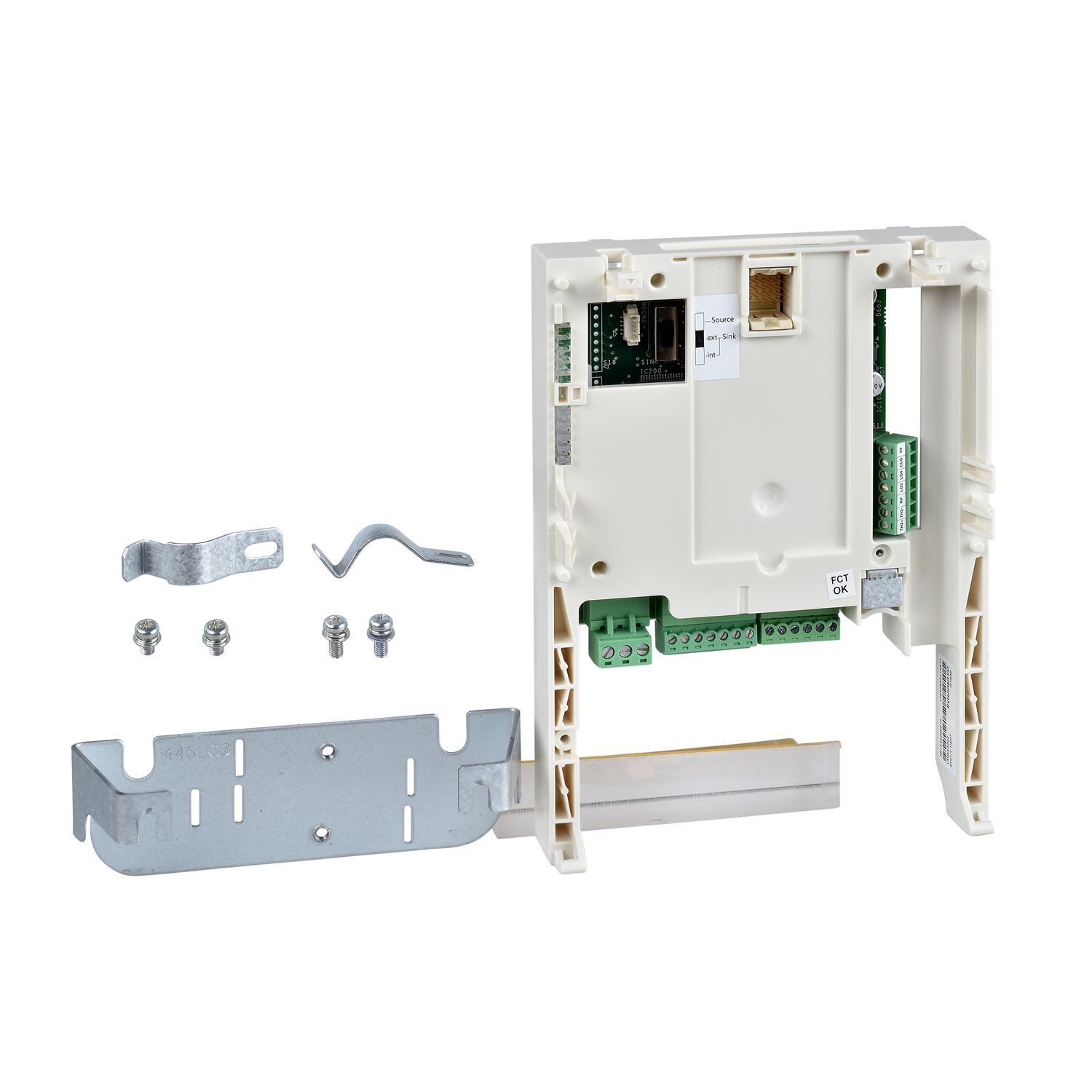

Karta rozšíření logických a analogových V/V pro ATV61 a ATV 71. typ produktu nebo součásti: rozšiřující V/V karta - kompatibilní řada: Altivar 71, Altivar 61Q, Altivar Lift, Altivar 61, Altivar 71Q - zdroj: interní napájení, 24 V DC (21...27 V) , <= 0,2 A pro ochrana obvodu proti přetížení a zkratu, interní napájení pro potenciometr žádané hodnoty, 10,5 V DC (10...11 V) , <= 0,01 A, impedance: 1...10 kOhm pro ochrana obvodu proti přetížení a zkratu - typ analogového vstupu: AI4 napěťový soft. - konfigurovatelný : 0...10 V DC, 24 V max, impedance: 30000 Ω, vzorkovací perioda: 4...6 ms, rozlišení: 11 bitů, AI4 proudový soft. - konfigurovatelný : 0...20 mA, impedance: 250 Ω, vzorkovací perioda: 4...6 ms, rozlišení: 11 bitů, AI3-/Al3+ programovatelný na rozdílový proud : 0...20 mA, impedance: 250 Ω, vzorkovací perioda: 4...6 ms, rozlišení: 11 bit + znaménko - typ analogového výstupu: AO2 napěťový soft. - konfigurovatelný : +/- 10 V DC, impedance: 470 Ω, vzorkovací perioda: 4...6 ms, rozlišení: 10 bitů, AO3 proudový soft. - konfigurovatelný : 0...20 mA, impedance: 500 Ω, vzorkovací perioda: 4...6 ms, rozlišení: 10 bitů, AO2 proudový soft. - konfigurovatelný : 0...20 mA, impedance: 500 Ω, vzorkovací perioda: 4...6 ms, rozlišení: 10 bitů, AO3 napěťový soft. - konfigurovatelný : +/- 10 V DC, impedance: 470 Ω, vzorkovací perioda: 4...6 ms, rozlišení: 10 bitů - typ diskrétního výstupu: (LO3, LO4) konfigurovatelný logický, vzorkovací perioda: 4...6 ms, kompatibilní s úroveň 1 PLC, (R4A, R4B, R4C) logický reléový, konfigurovatelný - diskrétní logický výstup: (LO3, LO4) negativní, (LO3, LO4) pozitivní - typ diskrétního vstupu: (RP) řídící frekvence, , vzorkovací perioda: 4...6 ms, (LI11...LI14) programovatelný, , kompatibilní s úroveň 1 PLC, impedance: 3,5 kOhm, vzorkovací perioda: 4...6 ms - typ logiky: (LI11...LI14) negativní stav 0 >= 16 V stav 1 <= 10 V, (LI11...LI14) pozitivní stav 0 <= 5 V stav 1 >= 11 V, (RP) pozitivní stav 0 < 1,2 V stav 1 >= 3,5 V.
