Popis produktu

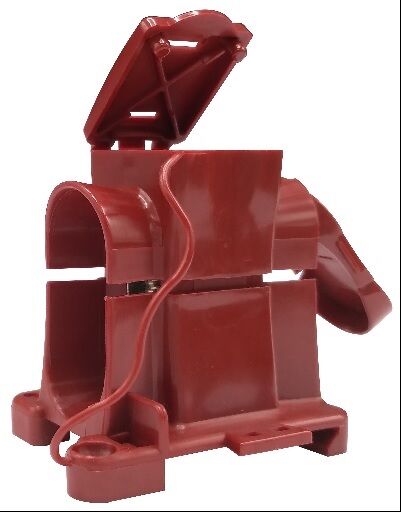

Svorky řady BD umožňují připojení plných a slaněných vodičů od průřezu 2,5 mm2 do 120 mm2 bez nutnosti přerušení hlavního průběžného vodiče. Jejich použití je zvláště vhodné tam, kde se vyžaduje připojení bez přerušení průchozího vedení nebo kde se vyžaduje spolehlivá a hlavně bezpečná instalace. Izolační pouzdro je navrženo tak, aby co možná nejlépe ochránilo před nebezpečným dotykem živých částí. Z tohoto důvodu je utahovací šroub chráněný krytem, který je možno navíc dodatečně označit barevným štítkem BDBS. Náběhový žlábek slouží nejen k preciznímu zavedení vodiče, ale taktéž chrání před nebezpečným dotykem. Svorky řady BD jsou zasazeny do plastového pouzdra, které je vyrobeno z polyamidu PA 6 červené barvy, V2 (podle UL 94). Funkční část se skládá z mosazné závitové vložky a šroubu s povrchovou úpravou. Typy 6 a 10 mm2 jsou dodávány v sadě 12 ks, které je možné snadno od sebe ručně oddělit. Zápustný šroub má metrický závit, je integrován do víka vybaveného krytkou. Zároveň je víko spojeno se spodní částí svorky plastovým poutkem. Typy 50 mm2 a více jsou vybaveny šrouby s vnitřním šestihranem. Svorky řady BD je možno upínat od průřezu 35 mm2 a výše na lištu TH 35 a mezi sebou je spojovat zaklapávacím zámkem.
