Popis produktu

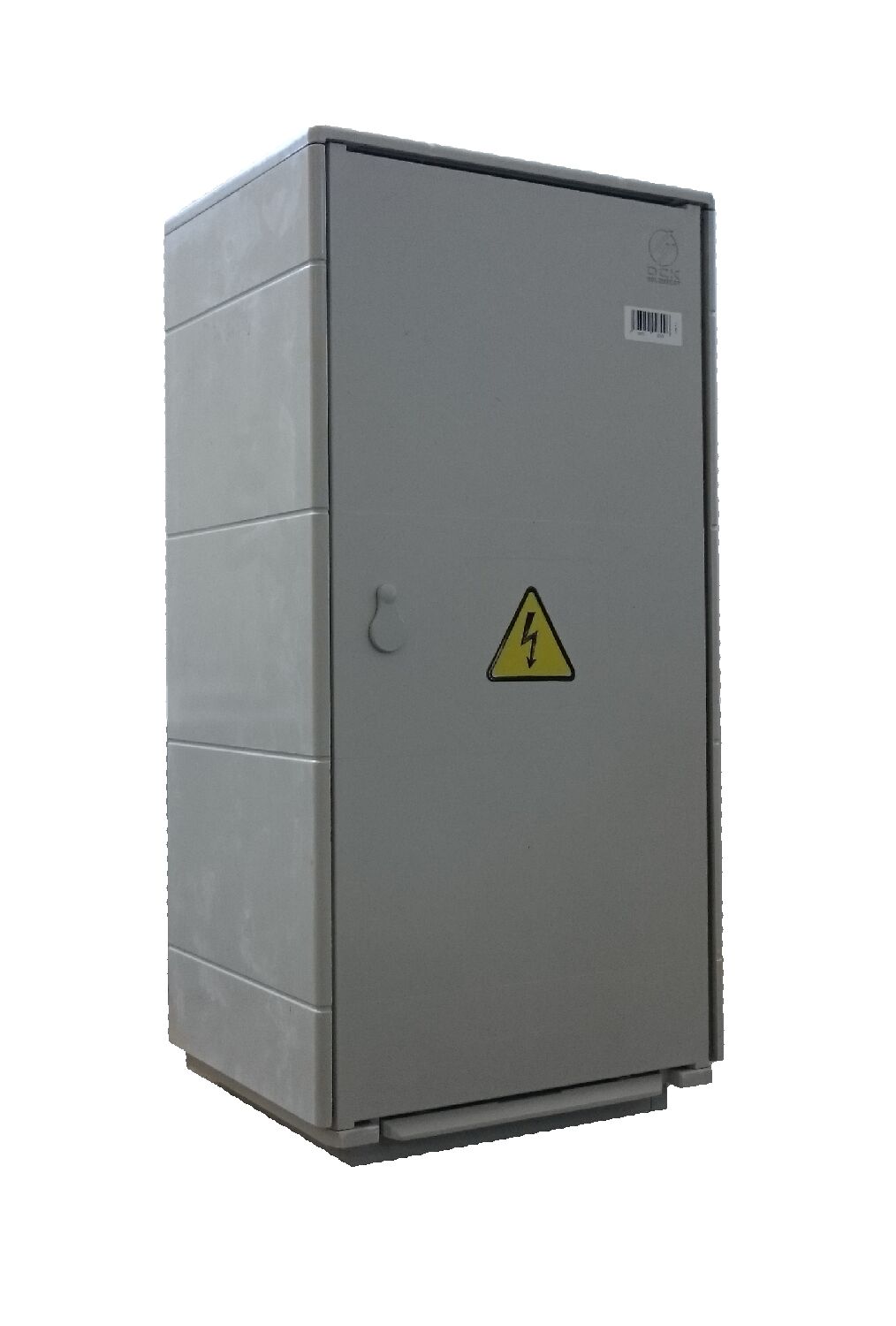

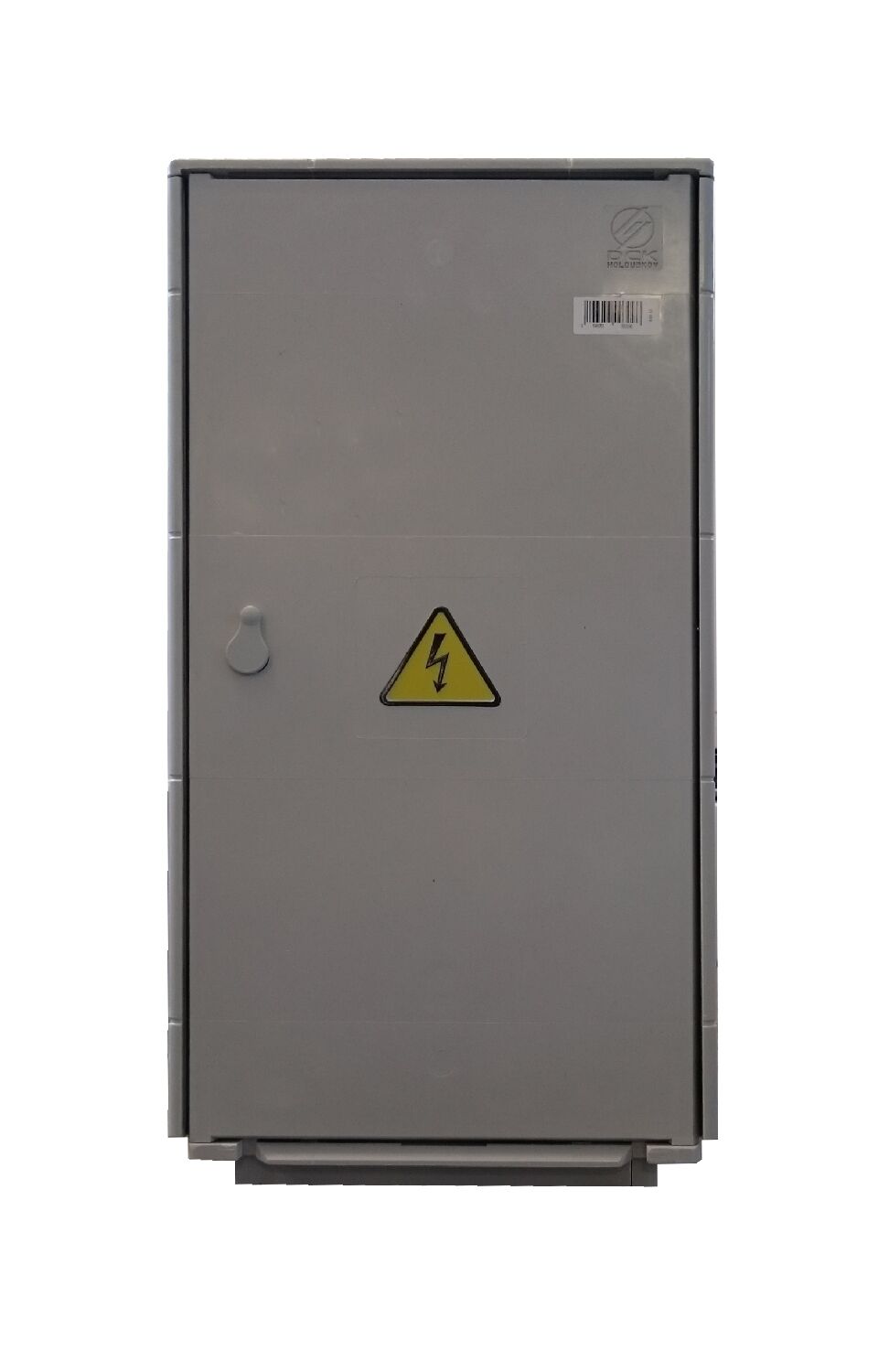

Přípojková smyčková skříň SS 200/NVE1P do výklenku, pro připojení do 240 mm².

• E.ON - musí být předem projednáno a schváleno
• ČEZ - musí být předem projednáno a schváleno
• značení rozvaděčů:
  • SS 200/NVE1P
  • S - distribuční rozvaděč
  • S - smyčková přípojková skříň pro připojení vodičů do průřezu 240 mm²
  • 2 - počet jistících sad
  • 00 - pojistkové spodky nožové velikosti 00
  • N - celoplastové provedení z termosetu (reaktoplastu)
  • V -pro usazení do výklenku ve stěně materiálového provedení třídy reakce na oheň A1

  • E - pomocný přechodový připojovací praporec tvaru V, určený pro smyčkové připojení vodičů dvěma jednoduchými třmeny na jistící prvek velikosti 00
  • 1 - jednoduchý závěr rozvodných zařízení pro odvětí energetiky dle ČSN 35 9754
  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
• používá se pro koncové nebo průběžné připojení kabelové elektrorozvodné sítě a jištění přívodního vedení k odběrovému místu
• rozvaděč je určen pro použití minimálně osobami znalými
• vhodné pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce
• výrobek dle požadavků normy ČSN 33 3320 ed.2, ČSN EN 61439-1 ed.2, PNE 35 7000


• technické parametry:
  jmenovité napětí: 690 V, AC
  jmenovité pracovní napětí: do 690 V, AC
  jmenovité izolační napětí: 690 V, AC
  jmenovité impulzivní výdržné napětí: 8 kV
  kategorie přepětí: IV
  jmenovitý proud rozvaděče: 400 A
  jmenovitý proud InA: 400-800 A
  jmenovitý proud obvodu (jištěného vývodu) Inc: 400 A
  jmenovitý podmíněný zkratový proud Icc: 40 kA
  jmenovitý kmitočet fn: 50 Hz
  nax. proudová zatížitelnost přípojnic: 520 A
  uzemňovací soustava: TN-C

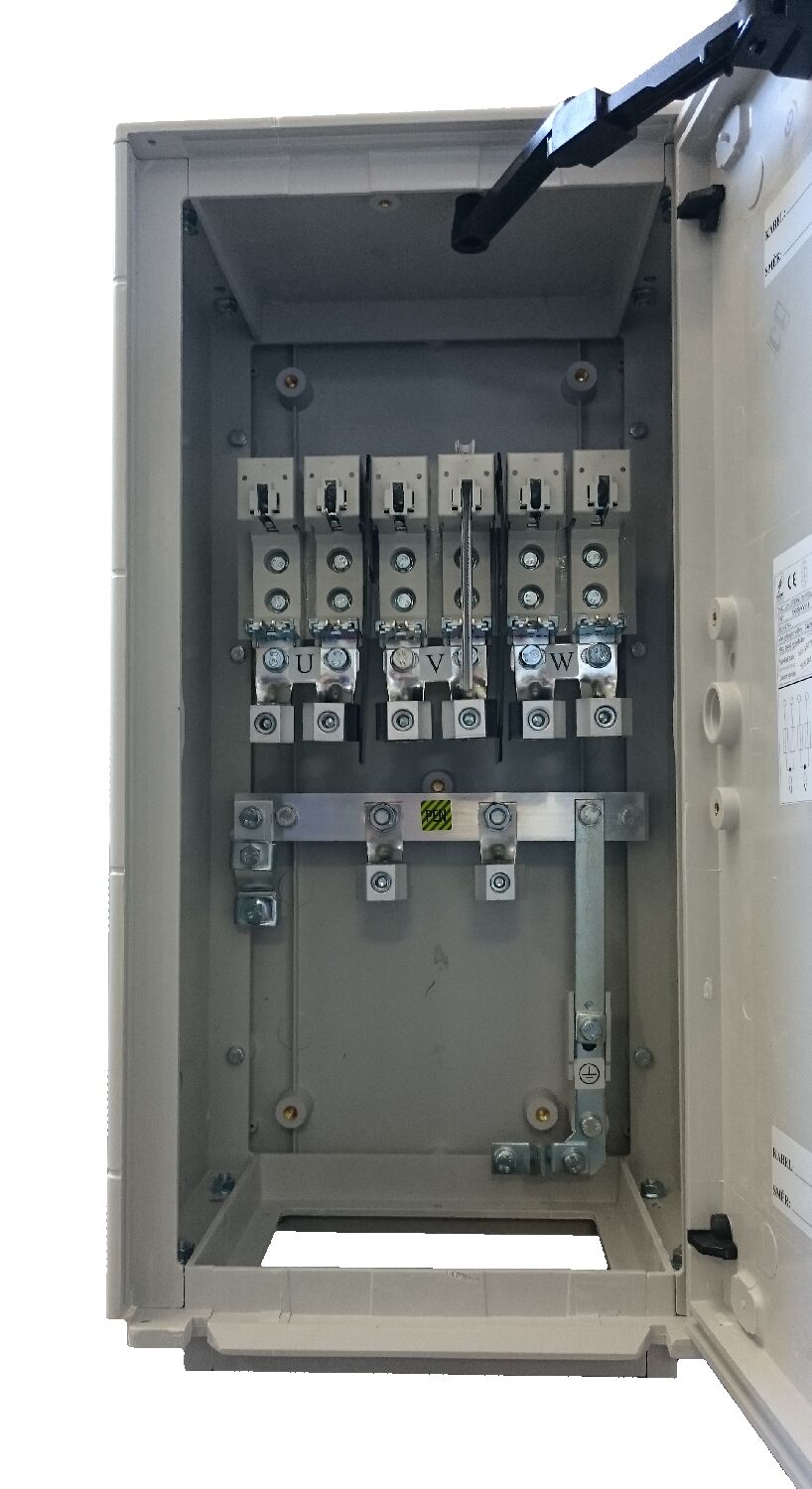

  přístrojová výzbroj: 4x pojistková lišta vel.2, třmeny
  stupeň ochrany krytem: IP44Ochrana proti vniknutí cizích pevných částic o průměru 1 mm a větších a před dotykem drátem; ochrana před stříkající vodou. Nejčastěji využívané pro venkovní osvětlení. Vhodné i pro použití v interiéru se zvýšenou vlhkostí a v koupelnách v zóně 2, tedy v oblasti do 60 cm od zdroje vody./IP00
  stupeň mechanické ochrany: IK10
  základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt
  ochrana při poruše (ochrana před dotykem neživých částí): automatické odpojení od zdroje
  zařízení jistící před zkratem (SCPD): pojistkové vložky nožové vel.2 (rozsah vypínání a kategorie užití - char. B)
  dtupeň hořlavosti: HB40, V0
  kategorie přepětí: IV
  stupeň znečištění: 3
  prostředí EMC: B
  způsob připojení vodičů - uzemnění: třmenová svorka PE/M8
  max. průřez přívodních vodičů: 240 mm2
  max. průřez vývodních vodičů: 240 mm2
