Popis produktu

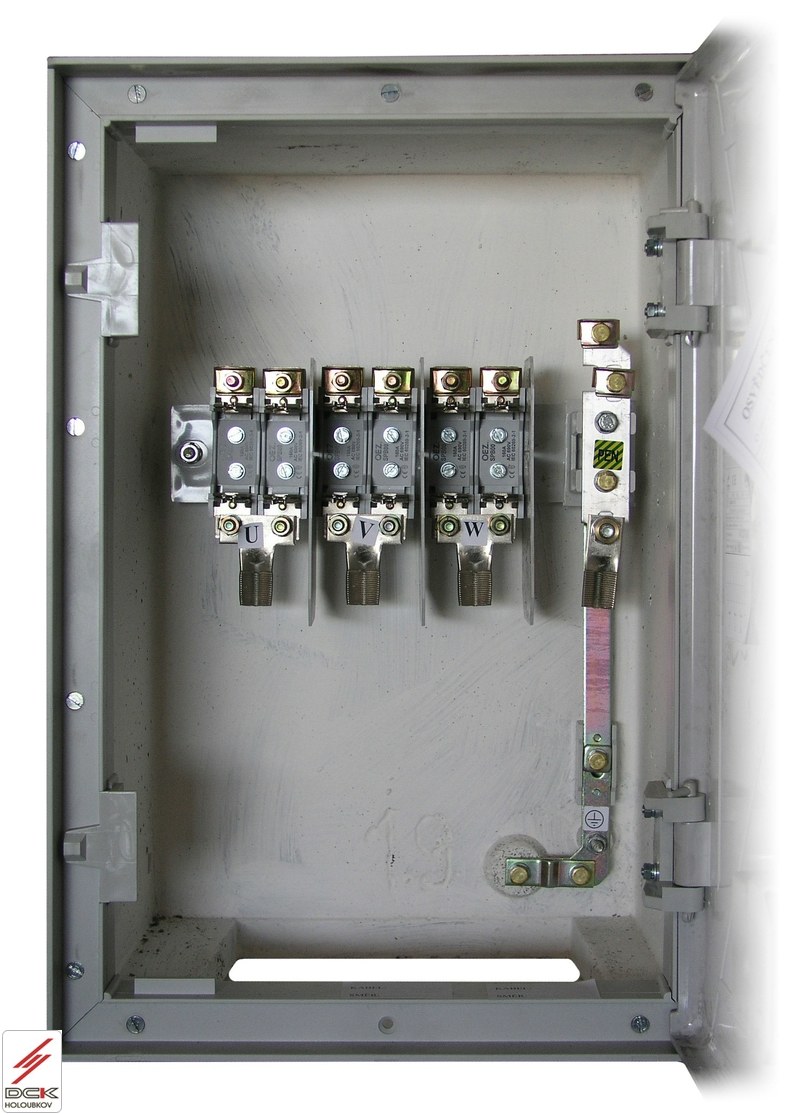

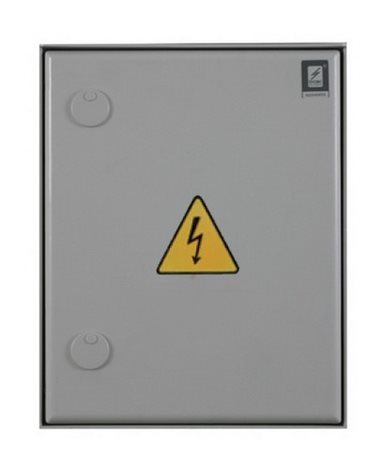

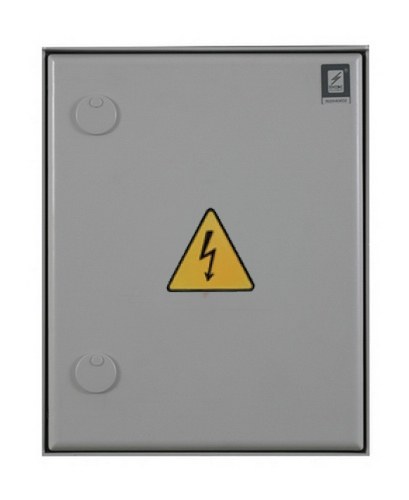

Přípojková smyčková skříň SS 200/KVE4P-M, DCK Holoubkov.

V -pro usazení do výklenku ve stěně materiálového provedení třídy reakce na oheň A1
E - pomocný přechodový připojovací praporec tvaru V, určený pro smyčkové připojení vodičů dvěma jednoduchými třmeny na jistící prvek velikosti 00 4 - duální uzavírání P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou M - betonové provedení pro sestavy uspořádané vedle sebe používá se pro koncové nebo průběžné připojení kabelové elektrorozvodné sítě a jištění přívodního vedení k odběrovému místu rozvaděč je určen pro použití minimálně osobami znalými vhodné pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce výrobek dle požadavků normy ČSN 33 3320 ed.2, ČSN EN 61439-1 ed.2, PNE 35 7000 technické parametry:

• jmenovité napětí: 690 V, AC
• jmenovité pracovní napětí: do 690 V, AC
• jmenovité izolační napětí: 690 V, AC
• jmenovité impulzivní výdržné napětí: 8 kV
• kategorie přepětí: IV
• jmenovitý proud rozvaděče: 400 A
• jmenovitý proud obvodu jištěného: 160 A
• jmenovitý proud obvodu nejištěného: 400 A
• jmenovitý podíněný zkratový proud: 40 kA
• jmenovitý krátkodobý výdržný proud: 36 kA
• jmenovitý kmitočet: 50 Hz
• stupeň znečištění: 3
• uzemňovací soustava: TN-C
• stupeň ochrany krytem: IP44Ochrana proti vniknutí cizích pevných částic o průměru 1 mm a větších a před dotykem drátem; ochrana před stříkající vodou. Nejčastěji využívané pro venkovní osvětlení. Vhodné i pro použití v interiéru se zvýšenou vlhkostí a v koupelnách v zóně 2, tedy v oblasti do 60 cm od zdroje vody., po otevření dveří IP00
• stupeň mechanické ochrany: IK10
• prostředí EMC: B
• zařízení jistící před zkratem: pojistkové vložky nožové vel.00, 1, 2
• základní ochrana: uzavíratelný kryt
• ochrana při poruše: automatické odpojení od zdroje
• stupeň hořlavosti: HB 40, V-0 dle ČSN EN 60695-11-10
• způsob připojení vodičů:
  • jistící prvek:
    • pojistkový spodek vel.00 - svorka H/M8
    • pojistkový spodek vel.1, 2 - připojovací V svorka
    • svorka přístroje
  • přípojnice:
    • pracovní - připojovací V svorka
    • PEN - připojovací V svorka, svorka H/M8
    • uzemění - třmenová svorka PE/M8
