Popis produktu

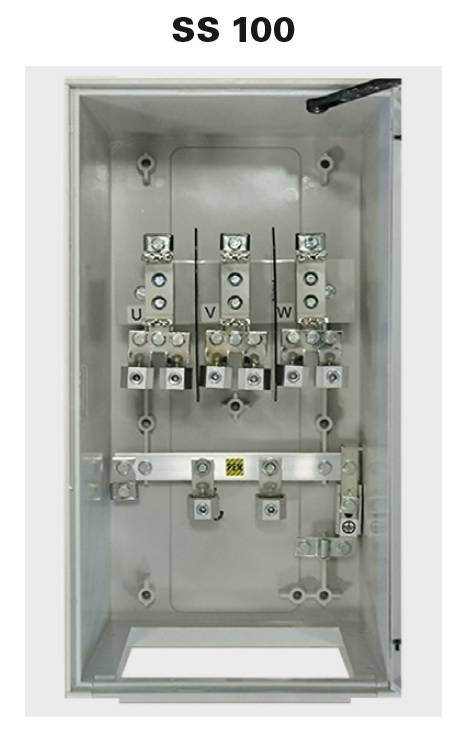

Přípojková smyčková skříň SS 100/KVE4P-M do výklenku, pro připojení do 240 mm².

• ČEZ
• značení rozvaděčů:
  • SS 100/KVE4P-M
  • S - distribuční rozvaděč
  • S - smyčková přípojková skříň pro připojení vodičů do průřezu 240 mm²
  • 1 - počet jistících sad
  • 00 - pojistkové spodky nožové velikosti 00
  • K - betonový skelet a dveře z plastu
  • V -pro usazení do výklenku ve stěně materiálového provedení třídy reakce na oheň A1

  • E - pomocný přechodový připojovací praporec tvaru V, určený pro smyčkové připojení vodičů dvěma jednoduchými třmeny na jistící prvek velikosti 00
  • 4 - duální uzavírání
  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
  • M - betonové provedení pro sestavy uspořádané vedle sebe
• používá se pro koncové nebo průběžné připojení kabelové elektrorozvodné sítě a jištění přívodního vedení k odběrovému místu
• rozvaděč je určen pro použití minimálně osobami znalými
• vhodné pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce
• výrobek dle požadavků normy ČSN 33 3320 ed.2, ČSN EN 61439-1 ed.2, PNE 35 7000
• technické parametry:
  • jmenovité napětí: 690 V, AC
  • jmenovité pracovní napětí: do 690 V, AC
  • jmenovité izolační napětí: 690 V, AC
  • jmenovité impulzivní výdržné napětí: 8 kV
  • kategorie přepětí: IV
  • jmenovitý proud rozvaděče: 400 A
  • jmenovitý proud obvodu jištěného: 160 A
  • jmenovitý proud obvodu nejištěného: 400 A
  • jmenovitý podíněný zkratový proud: 40 kA
  • jmenovitý krátkodobý výdržný proud: 36 kA
  • jmenovitý kmitočet: 50 Hz
  • stupeň znečištění: 3
  • uzemňovací soustava: TN-C
  • stupeň ochrany krytem: IP44Ochrana proti vniknutí cizích pevných částic o průměru 1 mm a větších a před dotykem drátem; ochrana před stříkající vodou. Nejčastěji využívané pro venkovní osvětlení. Vhodné i pro použití v interiéru se zvýšenou vlhkostí a v koupelnách v zóně 2, tedy v oblasti do 60 cm od zdroje vody., po otevření dveří IP00
  • stupeň mechanické ochrany: IK10
  • prostředí EMC: B
  • zařízení jistící před zkratem: pojistkové vložky nožové vel.00, 1, 2
  • základní ochrana: uzavíratelný kryt
  • ochrana při poruše: automatické odpojení od zdroje
  • stupeň hořlavosti: HB 40, V-0 dle ČSN EN 60695-11-10
  • způsob připojení vodičů:
    • jistící prvek:
      • pojistkový spodek vel.00 - svorka H/M8
      • pojistkový spodek vel.1, 2 - připojovací V svorka
      • svorka přístroje
    • přípojnice:
      • pracovní - připojovací V svorka
      • PEN - připojovací V svorka, svorka H/M8
      • uzemění - třmenová svorka PE/M8
