Popis produktu

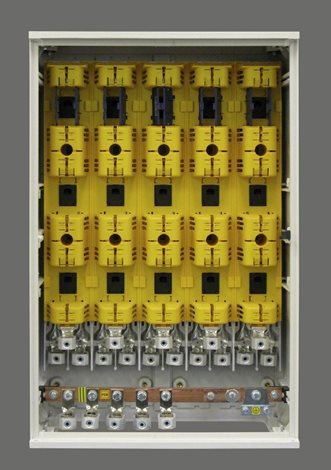

Rozpojovací jistící skříň lištová SR 522/NVW2 do výklenku.

• ČEZ, EON
• značení rozvaděčů:
  • SR 522/NVW2

  • S - distribuční rozvaděč
  • R - rozpojovací jistící skříň
  • 4 - počet jistících sad
  • 22 - pojistkové lišty vertikální velikosti 2
  • N - celoplastové provedení z termosetu (reaktoplastu)
  • V -pro osazení do výklenku ve stěněmateriálového provedení třídy reakce na oheň A1 dle ČSN EN 13501-1+A1

  • W - praporec jistícího prvku velikosti 1 nebo 2 tvaru V, určený pro koncové připojení vodiče jednoduchým třmenem
  • 2 - tříbodové uzavírání na vložku závěru rozvodných zařízení pro odvětí energetiky dle ČSN 35 9754
• slouží k rozpojování, rozbočování, průběžné připojení a jištění kabelových elektrorozvodných sítí
• rozvaděč je určen pro použití minimálně osobami znalými
• vhodné pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce
• rozvaděče jsou dodávány s vnitřní výzbrojí bez pojistkových vložek
• jmenovitý proud rozvaděče udává součet proudů všech přívodů
• výrobek dle požadavků normy ČSN 33 3320 ed.2, ČSN EN 61439-1 ed.2, ČSN EN 61439-5 ed.2, PNE 35 7000
• technické parametry:
  • jmenovité napětí: 690 V, AC
  • jmenovité pracovní napětí: do 690 V, AC
  • jmenovité izolační napětí: 690 V, AC
  • jmenovité impulzní výdržné napětí: 8 kV
  • kategorie přepětí: IV
  • jmenovitý proud rozvaděče: 800 A
  • jmenovitý proud obvodu jištěného: 400 A
  • maximální proudová zatížitelnost přípojnic: 520 A
  • jmenovitý podíněný zkratový proud: 40 kA
  • jmenovitý kmitočet: 50 Hz
  • stupeň znečištění: 3
  • uzemňovací soustava: TN-C
  • stupeň ochrany krytem: IP44Ochrana proti vniknutí cizích pevných částic o průměru 1 mm a větších a před dotykem drátem; ochrana před stříkající vodou. Nejčastěji využívané pro venkovní osvětlení. Vhodné i pro použití v interiéru se zvýšenou vlhkostí a v koupelnách v zóně 2, tedy v oblasti do 60 cm od zdroje vody., po otevření dveří IP00
  • stupeň mechanické ochrany: IK10
  • prostředí EMC: B
  • zařízení jistící před zkratem: pojistkové vložky nožové vel.00, 1, 2
  • základní ochrana: uzavíratelný kryt
  • ochrana při poruše: automatické odpojení od zdroje
  • stupeň hořlavosti: HB 40, V-0 dle ČSN EN 60695-11-10
