Popis produktu

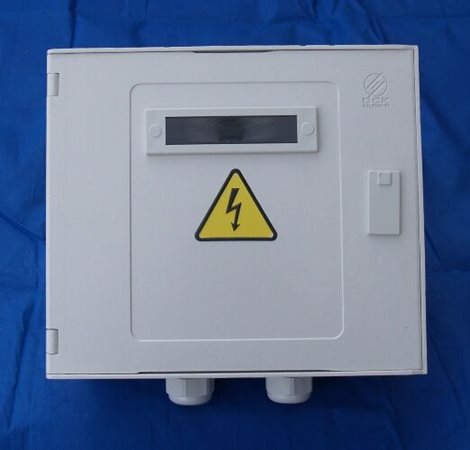

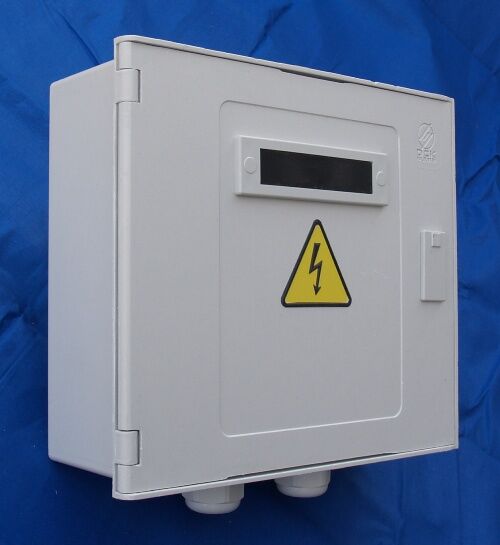

Přípojková skříň SP 100/NSP1P na sloup, pro připojení do 35 mm².

• ČEZ, E.ON
• značení rozvaděčů:
  • SP 100/NSP1P
  • S - distribuční rozvaděč
  • P - přípojková skříň pro připojení vodičů do průřezu 35 mm²
  • 1 - počet jistících sad
  • 00 - pojistkové spodky nožové velikosti 00
  • N - celoplastové provedení z termosetu (reaktoplastu)
  • S -pro upevnění na podpěrný bod venkovního vedení

  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
  • 1 - jednoduchý závěr rozvodných zařízení pro odvětí energetiky dle ČSN 35 9754
  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
• používá se pro koncové připojení rodinného domu nebo jiného objektu na kabelovou nebo venkovní elektrorozvodnou síť a současně k jištění přívodního vedení k odběrnému místu
• rozvaděč je určen pro použití minimálně osobami znalými
• vhodné pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce

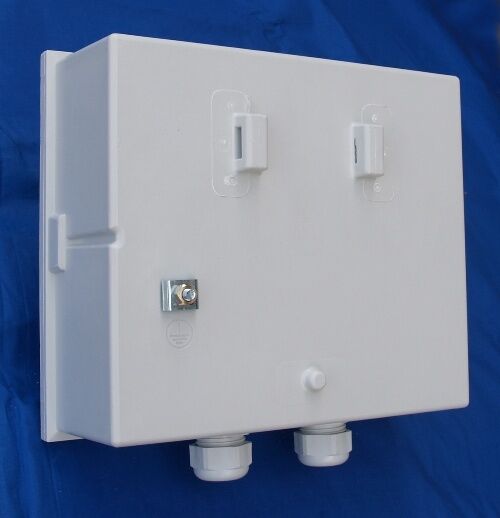

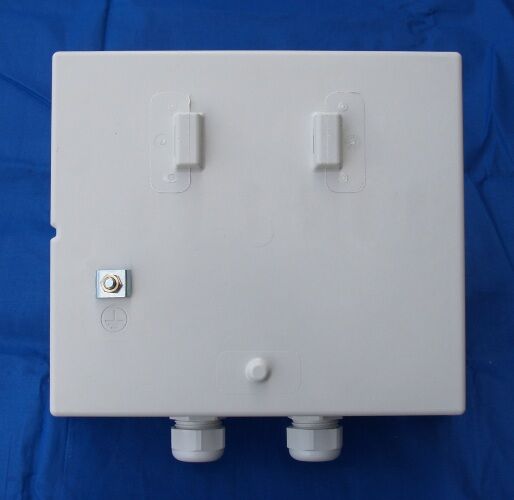

• možno připevnit na sloup pomocí instalační sady DCK pro montáž na sloup nebo páskou Bandimex

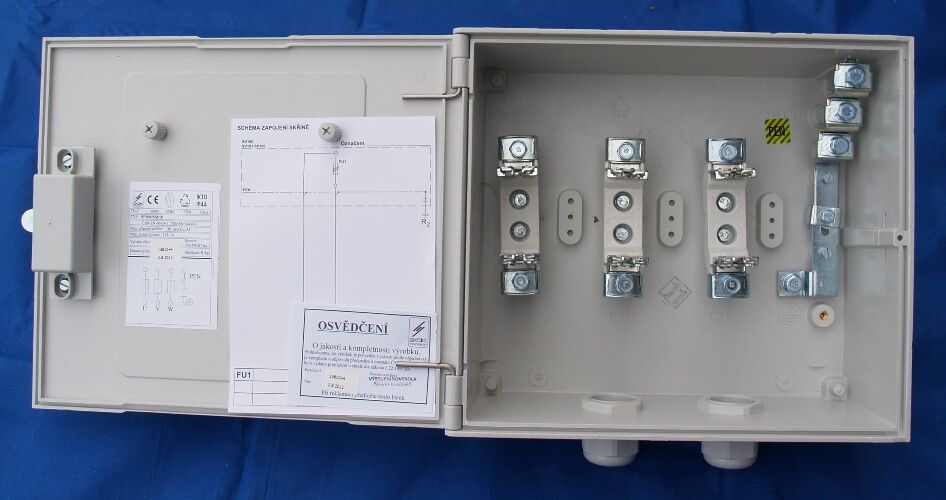

• dodávány s vnitřní výzbrojí bez pojistkových vložek
• výrobek dle požadavků normy ČSN 33 3320 ed.2, ČSN EN 61439-1 ed.2, PNE 35 7000
• technické parametry:
  • jmenovité napětí: 690 V, AC
  • jmenovité pracovní napětí: do 690 V, AC
  • jmenovité izolační napětí: 690 V, AC
  • jmenovité impulzivní výdržné napětí: 8 kV
  • kategorie přepětí: IV
  • jmenovitý proud rozvaděče: 100 A
  • jmenovitý proud obvodu: 100 A
  • jmenovitý podíněný zkratový proud: 40 kA
  • jmenovitý kmitočet: 50 Hz
  • stupeň znečištění: 3
  • uzemňovací soustava: TN-C
  • stupeň ochrany krytem: IP44Ochrana proti vniknutí cizích pevných částic o průměru 1 mm a větších a před dotykem drátem; ochrana před stříkající vodou. Nejčastěji využívané pro venkovní osvětlení. Vhodné i pro použití v interiéru se zvýšenou vlhkostí a v koupelnách v zóně 2, tedy v oblasti do 60 cm od zdroje vody., po otevření dveří IP00
  • stupeň mechanické ochrany: IK10
  • prostředí EMC: B
  • zařízení jistící před zkratem:
    • pojistkové vložky nožové vel.00
    • pojistkové vložky válcové vel. 14x51
  • základní ochrana: uzavíratelný kryt
  • ochrana při poruše: automatické odpojení od zdroje
  • stupeň hořlavosti: HB 40, V-0 dle ČSN EN 60695-11-10
  • způsob připojení vodičů:
    • jistící prvek:
      • pojistkový spodek vel.00 - svorka H/M8
      • odpínač válcových pojistek vel. 14x51
      • svorka přístroje
    • přípojnice:
      • pracovní - svorka H/M8
      • PEN - svorka H/M8
      • uzemění - třmenová svorka PE/M8
