Popis produktu

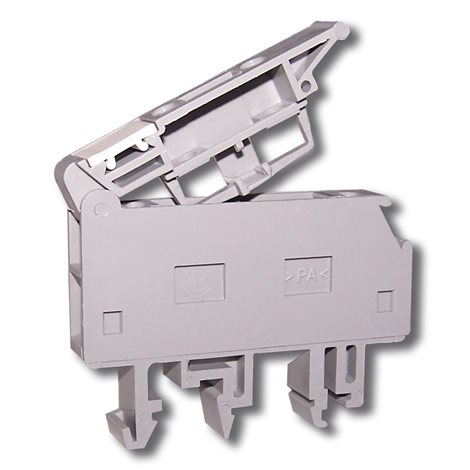

Použití: Konstrukce řadových svorek pojistkových umožňuje zařadit do obvodu jistící prvek - trubičkovou tavnou pojistku. Tato pojistka se vkládá do výklopného nosiče mezi vodivé kontakty. Rozsah možných připojitelných vodičů je od 0,5 mm 2 do 6 mm2. Pojistkové svorky všech nabízených typů lze zařadit do obvodu jak se střídavým, tak se stejnosměrným napětím. Svornice lze upnout na nosné lišty TS 15, TS 35x7,5, TS 35x15, TS 35 Cu a TS 32 . Doporučená poloha při montáži vodorovně umístěných svorek je taková, aby se nosič pojistky vyklápěl směrem dolů. Provedení: V řadových svorkách pojistkových jsou použity šrouby s kombinovanou hlavou šroubu – lze použít šroubovák s plochým břitem či křížový typ PH. Materiál šroubů je ocel, kalená, galvanicky upravená ZnCrCo. Při použití doporučeného nářadí a utahovacího momentu je dodavatelem garantována odolnost šroubu proti poškození i při několikanásobném opakovaném použití. Materiál izolačního pouzdra je polyamid PA 6, hořlavost V0 dle UL 94, bez halogenů. Elektrovodnou částí je mosaz, galvanicky niklována, kontaktní částí je cínovaná bronz. Svorky lze upnout na ocelové nosné lišty TS 15, TS 35x7,5, TS 35x15, TS 35 Cu a TS 32. Ochrana před úrazem elektrickým proudem: Krytí řadových svorek pojistkových je IPzkratka pro INGRESS PROTECTION - ochrana proti vniknutí Obecně platí, že číselný údaj o stupni krytí IP je dvoumístné číslo, které musí být dle České státní normy ČSN EN 60 529 stanoveno pro každý elektrospotřebič. 1. číslice informuje o odolnosti elektrospotřebiče proti vniknutí pevného cizího tělesa a nebezpečným dotykem. 2. číslice určuje stupeň voděodolnosti. 20. Při otevřeném nosiči pojistky je krytí živých částí pod napětím IPzkratka pro INGRESS PROTECTION - ochrana proti vniknutí Obecně platí, že číselný údaj o stupni krytí IP je dvoumístné číslo, které musí být dle České státní normy ČSN EN 60 529 stanoveno pro každý elektrospotřebič. 1. číslice informuje o odolnosti elektrospotřebiče proti vniknutí pevného cizího tělesa a nebezpečným dotykem. 2. číslice určuje stupeň voděodolnosti. 10. Propojování: V řadě sousedící pojistkové svorky lze vzájemně propojovat propojovacími hřebeny, nelze je však propojovat šroubovými propojkami jako základní řadové svorky. Zkoušení výrobků: RSP 4, RSP 4-LED, RSP 4-LED/24V dle ČSN EN 60947-7-3 dle ČSN EN 60947-1
