Popis produktu

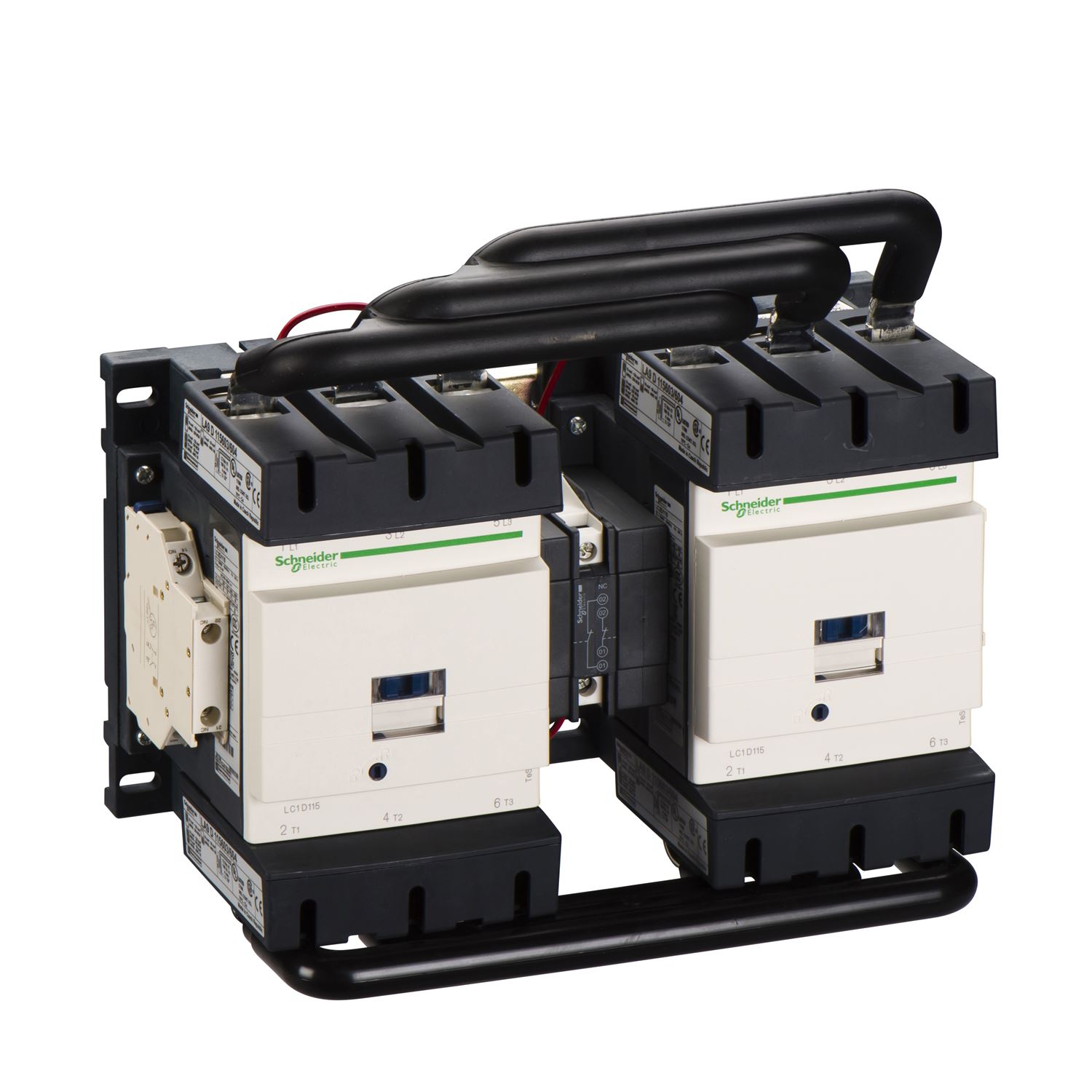

TeSys D reverzační stykač, 3p(3Z), AC-3, <= 440 V 115A, 115 V AC cívka. řada: TeSys - označení výrobku: TeSys D - označení přístroje: LC2D - použití stykače: ovládání motoru, odporová zátěž - kategorie použití: AC-3, AC-1 - úprava zařízení: s předmont. reverzační sběrnicí - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: <= 1000 V AC 25...400 Hz pro výkonový obvod, <= 300 V DC pro výkonový obvod - [Ie] jmenovitý pracovní proud: 200 A (<= 60 °C) při <= 440 V AC AC-1 pro výkonový obvod, 115 A (<= 60 °C) při <= 440 V AC AC-3 pro výkonový obvod - výkon motoru (kW): 55 kW při 380...400 V AC 50/60 Hz, 65 kW při 1000 V AC 50/60 Hz, 30 kW při 220...230 V AC 50/60 Hz, 75 kW při 500 V AC 50/60 Hz, 80 kW při 660...690 V AC 50/60 Hz, 59 kW při 415...440 V AC 50/60 Hz - výkon motoru (hp): 40 hp při 230/240 V AC 50/60 Hz pro 3 fáz. motory, 30 hp při 200/208 V AC 50/60 Hz pro 3 fáz. motory, 75 hp při 460/480 V AC 50/60 Hz pro 3 fáz. motory, 100 hp při 575/600 V AC 50/60 Hz pro 3 fáz. motory - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - Irms jmen.zapínací proud: 140 A AC pro signalizační obvod podle IEC 60947-5-1, 250 A DC pro signalizační obvod podle IEC 60947-5-1, 1260 A při 440 V pro výkonový obvod podle IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 100 A 1 s signalizační obvod, 1100 A <= 40 °C 1 s výkonový obvod, 550 A <= 40 °C 1 min výkonový obvod, 950 A <= 40 °C 10 s výkonový obvod, 120 A 500 ms signalizační obvod, 250 A <= 40 °C 10 min výkonový obvod, 140 A 100 ms signalizační obvod - jmenovitý proud pojistky: 200 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 10 A gG pro signalizační obvod podle IEC 60947-5-1, 250 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izolační napětí: 600 V pro signalizační obvod certifikace CSA, 600 V pro výkonový obvod certifikace CSA, 600 V pro signalizační obvod certifikace UL, 1000 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro výkonový obvod certifikace UL, 690 V pro signalizační obvod podle IEC 60947-1 - elektrická životnost: 0,95 mil. cyklu 115 A AC-3 <= 440 V - ztrátový výkon na pól: 24 W AC-1, 7,9 W AC-3 - ochraný kryt: ano - typ blokování: elektrické, mechanické - montážní držák: deska, lišta - standardy: CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1, UL 508, IEC 60947-4-1, IEC 60947-5-1 - certifikace výrobku: CCC, UL, DNV, EAC, BV, gL, CSA, RINA - připojení - svorky: ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10...120 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10...50 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10...120 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10...50 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 10...50 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 10...120 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...2,5 mm² - tuhost kabelu: pevný - ne kabelová koncovka - kroutící moment: ovládací obvod : 1,2 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, výkonový obvod : 12 N.m - na konektor šestihranný 4 mm, ovládací obvod : 1,2 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm - provozní doba: 20...50 ms spínání, 6...20 ms vypínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1.
