Popis produktu

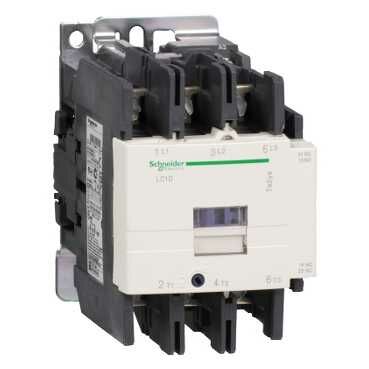

TeSys D stykač, 3p(3Z), AC-3, <= 440 V 80A, 120 V AC cívka. řada výrobků: TeSys D - typ výrobku nebo přístroje: stykač - označení přístroje: LC1D - použití stykače: odporová zátěž, ovládání motoru - kategorie použití: AC-1, AC-3 - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: <= 300 V DC 25...400 Hz pro výkonový obvod, <= 690 V AC pro výkonový obvod - [Ie] jmenovitý pracovní proud: 125 A (<= 60 °C) při <= 440 V AC AC-1 pro výkonový obvod, 80 A (<= 60 °C) při <= 440 V AC AC-3 pro výkonový obvod - výkon motoru kW: 22 kW při 220...230 V AC 50/60 Hz, 37 kW při 380...400 V AC 50/60 Hz, 45 kW při 1000 V AC 50/60 Hz, 45 kW při 415...440 V AC 50/60 Hz, 45 kW při 660...690 V AC 50/60 Hz, 55 kW při 500 V AC 50/60 Hz - výkon motoru hp: 15 hp při 230/240 V AC 50/60 Hz pro 1-fázový motory, 20 hp při 200/208 V AC 50/60 Hz pro 3-fázový motory, 25 hp při 230/240 V AC 50/60 Hz pro 3-fázový motory, 60 hp při 460/480 V AC 50/60 Hz pro 3-fázový motory, 60 hp při 575/600 V AC 50/60 Hz pro 3-fázový motory, 7.5 hp při 115 V AC 50/60 Hz pro 1-fázový motory - pomocný kontakt: 1 Z + 1 V - kategorie přepětí: III - [Ith] smluvený tepelný proud: 10 A při <= 60 °C pro signalizační obvod, 125 A při <= 60 °C pro výkonový obvod - Irms jmen.zapínací proud: 1100 A při 440 V pro výkonový obvod vyhovuje IEC 60947, 140 A AC pro signalizační obvod vyhovuje IEC 60947-5-1, 250 A DC pro signalizační obvod vyhovuje IEC 60947-5-1 - [Icw] jmenovitý krátkodobý výdržný proud: 100 A 1 s signalizační obvod, 120 A 500 ms signalizační obvod, 135 A <= 40 °C 10 min výkonový obvod, 140 A 100 ms signalizační obvod, 320 A <= 40 °C 1 min výkonový obvod, 640 A <= 40 °C 10 s výkonový obvod, 990 A <= 40 °C 1 s výkonový obvod - jmenovitý proud pojistky: 10 A gG pro signalizační obvod vyhovuje IEC 60947-5-1, 160 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 200 A gG při <= 690 V koordinace typ 1 pro výkonový obvod - [Ui] jmenovité izolační napětí: 1000 V pro výkonový obvod vyhovuje IEC 60947-4-1, 600 V pro signalizační obvod certifikace CSA, 600 V pro signalizační obvod certifikace UL, 600 V pro výkonový obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 690 V pro signalizační obvod vyhovuje IEC 60947-1 - elektrická životnost: 0.8 mil. cyklu 125 A AC-1 při Ue <= 440 V, 1.5 mil. cyklu 80 A AC-3 při Ue <= 440 V - ztrátový výkon na pól: 12.5 W AC-1, 5.1 W AC-3 - ochranný kryt: ano - montážní držák: deska, lišta - standardy: CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certifikace výrobku: BV, CCC, CSA, DNV, gL, GOST, LROS, RINA, UL - připojení - svorkovnice: ovládací obvod : šroubové svorky 1 kabel(y) 1...2.5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2.5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 4...50 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 4...50 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 1 kabel(y) 4...50 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 4...16 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 4...25 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : konektor 2 kabel(y) 4...25 mm² - tuhost kabelu: pevný - ne kabelová koncovka - kroutící moment: ovládací obvod : 1.2 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, ovládací obvod : 1.2 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm, výkonový obvod : 9 N.m - na konektor - pomocí šroubováku plochý Ø 6 až 8 mm, výkonový obvod : 9 N.m - na konektor šestihranný 4 mm - provozní doba: 20...35 ms spínání, 6...20 ms vypínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením vyhovuje EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením vyhovuje EN/ISO 13849-1 - mechanická životnost: 4 Mcyklů.
