Popis produktu

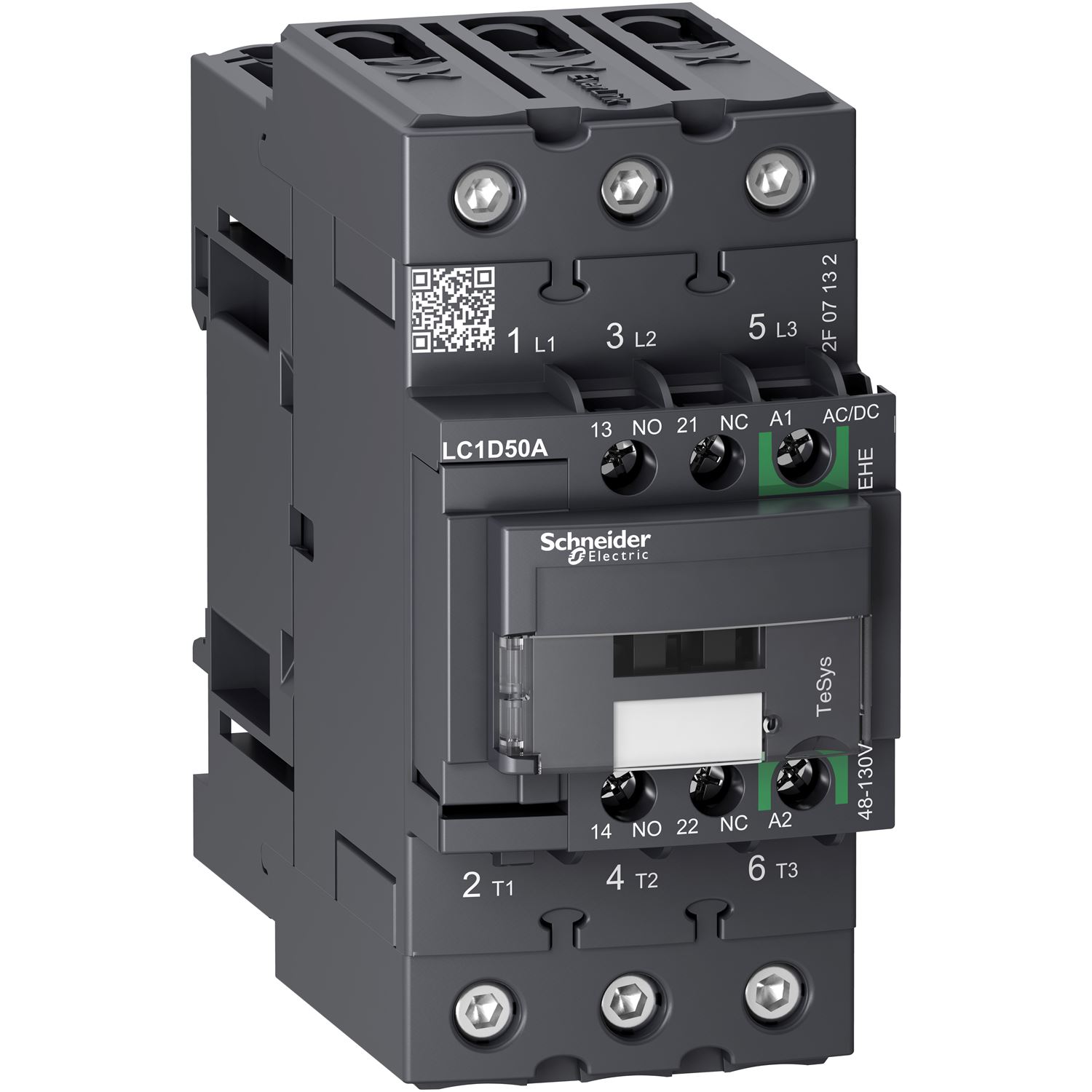

TeSys D stykač, 3p, <= 440 V, 50A AC-3, 48...130 V AC/DC cívka. řada: TeSys - označení výrobku: TeSys D Green - typ produktu nebo součásti: stykač - označení přístroje: LC1D - použití stykače: odporová zátěž, ovládání motoru - kategorie použití: AC-3, AC-1 - popis pólů: 3P - složení kontaktů: 3 Z - výkon motoru (kW): 25 kW při 415 V AC 50/60 Hz, 30 kW při 500 V AC 50/60 Hz, 33 kW při 660...690 V AC 50/60 Hz, 30 kW při 440 V AC 50/60 Hz, 22 kW při 380...400 V AC 50/60 Hz, 15 kW při 220...230 V AC 50/60 Hz - [Uc] napětí ovládacího obvodu: 48...130 V AC 50/60 Hz, 48...130 V DC - typ cívky: elektronika AC/DC - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 10 A při <= 60 °C pro signalizační obvod, 80 A při <= 60 °C pro výkonový obvod - Irms jmen.zapínací proud: 140 A AC pro signalizační obvod podle IEC 60947-5-1, 900 A při 440 V pro výkonový obvod podle IEC 60947, 250 A DC pro signalizační obvod podle IEC 60947-5-1 - [Icw] jmenovitý krátkodobý výdržný proud: 810 A <= 40 °C 1 s výkonový obvod, 100 A 1 s signalizační obvod, 208 A <= 40 °C 1 min výkonový obvod, 400 A <= 40 °C 10 s výkonový obvod, 84 A <= 40 °C 10 min výkonový obvod, 140 A 100 ms signalizační obvod, 120 A 500 ms signalizační obvod - jmenovitý proud pojistky: 10 A gG pro signalizační obvod podle IEC 60947-5-1, 100 A gG při <= 690 V koordinace typ 1 pro výkonový obvod, 100 A gG při <= 690 V koordinace typ 2 pro výkonový obvod - [Ui] jmenovité izolační napětí: 690 V pro signalizační obvod podle IEC 60947-1, 690 V pro výkonový obvod podle IEC 60947-4-1 - ztrátový výkon na pól: 3,7 W AC-3, 9,6 W AC-1 - ochraný kryt: ano - montážní držák: deska, lišta - standardy: CSA C22.2 No 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certifikace výrobku: CSA, EAC, KC, CCC, UL - připojení - svorky: ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 1 kabel(y) 1...35 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 2 kabel(y) 1...25 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : šroubové svorky 2 kabel(y) 1...4 mm² - tuhost kabelu: pevný - ne kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 2 kabel(y) 1...25 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 1 kabel(y) 1...35 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 1 kabel(y) 1...35 mm² - tuhost kabelu: pevný - ne kabelová koncovka, ovládací obvod : šroubové svorky 1 kabel(y) 1...4 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, výkonový obvod : šroubovací svorky EverLink 2 kabel(y) 1...25 mm² - tuhost kabelu: pevný - ne kabelová koncovka - kroutící moment: ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm, výkonový obvod : 8 N.m - na šroubovací svorky EverLink - kabel 25...35 mm² šestihranný 4 mm, ovládací obvod : 1,7 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2, výkonový obvod : 5 N.m - na šroubovací svorky EverLink - kabel 1...25 mm² šestihranný 4 mm - provozní doba: 20...80 ms vypínání (date code >= 18011), 55...65 ms spínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1.
