Popis produktu

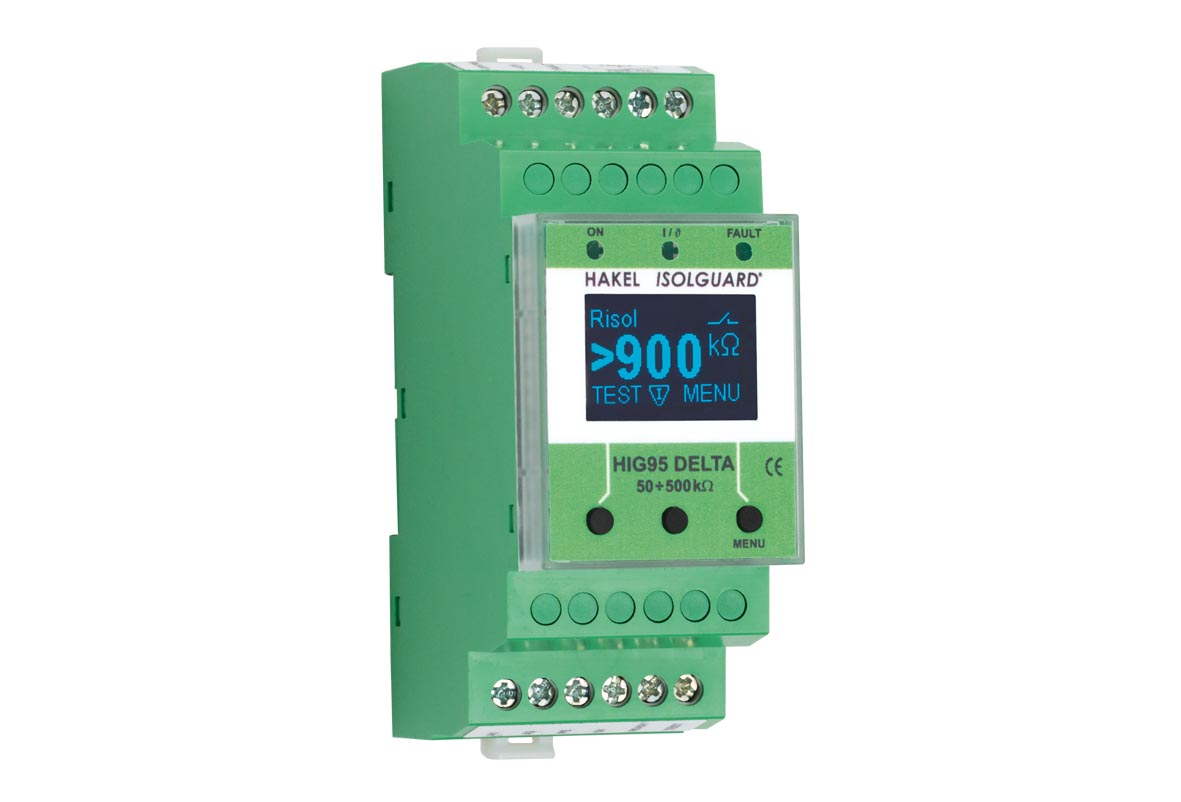

Hlídač izolačního stavu ISOLGUARD HIG95-DELTA.

• určen zejména k monitorování izolačního stavu jednofázových izolovaných IT-soustav ve zdravotnictví
• monitoruje zdravotnické izolované soustavy až do maximálního provozního napětí 264 V AC
• vyhodnocuje tepelné a proudové zátěže oddělovacího transformátoru
• vybaven displejem pro zobrazování číselné hodnoty naměřeného izolačního odporu a také hodnot proudové a tepelné zátěže oddělovacího transformátoru, dále pak ovládacími tlačítky pro nastavení parametrů hlídače a signalizačními LED diodami pro zobrazování stavu kontrolované sítě
• dvojice vestavěných signalizačních relé se spínacím kontaktem umožňuje dálkovou signalizaci chyby izolačního stavu kontrolované sítě a chyby přetížení transformátoru
• komunikační sběrnice RS485, díky které je možné hlídač připojit do nadřízeného systému ISOLGUARD, tím je zařízen dálkový dohled nad stavem IT sítě
• jako zobrazovací jednotky lze použít panel MDS-D s dotekovým displejem, který slouží k zobrazování aktuálně měřených hodnot a aktuálního nastavení hlídače, také lze použít moduly dálkové signalizace stavu kontrolované sítě řady MDS-DELTA.
• do systému ISOLGUARD dále patří:
  • oddělovací transformátory
  • automatické přepínače sítí a pomocné I/O moduly pro sledování logických vstupů, např. stavů UPS
• nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť
• základní charakteristika:
  • monitor izolačních stavů AC sítí s napětím 85 až 264 V, s frekvencí 50/60 Hz
  • indikace ztráty spojení s měřenou sítí a zemí
  • zobrazování měřené hodnoty izolačního odporu, tepelného a proudového zatížení transformátoru na displeji
  • snímání teploty oddělovacího transformátoru pomocí jednoho ze tří typů snímačů
  • snímání proudového zatížení oddělovacího transformátoru pomocí měřícího transformátoru proudu
  • signalizační relé chyby izolačního stavu kontrolované sítě se spínacím kontaktem
  • signalizační relé chyby přetížení transformátoru se spínacím kontaktem
  • připojení na sběrnici RS485, izolační pevnost 2500 Vef proti vnitřním obvodům a obvodům sítě
  • připojení do systému ISOLGUARD firmy HAKEL – pro sběr a zobrazování dat, komunikaci s dalšími prvky ZIS
  • možnost připojení dotekového panelu dálkové signalizace MDS-D, dálkové signalizace řady MDS-DELTA
  • možnost nastavování kritických hodnot, hodnot hysterezí a dalších parametrů pomocí tlačítek hlídače
  • přístup k nastavení hlídače tlačítky lze zamknout, odemknutí hlídače se provádí kombinací tlačítek

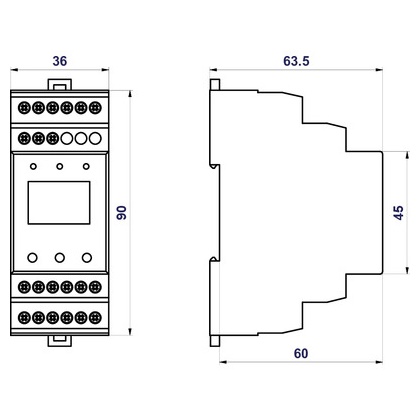

  • modul šíře 2M (36 mm) pro montáž na lištu DIN 35
