Popis produktu

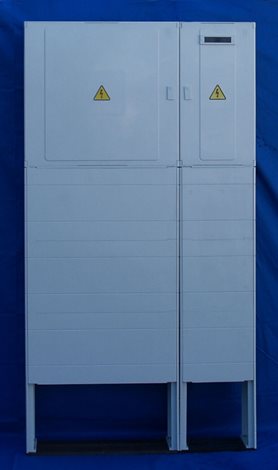

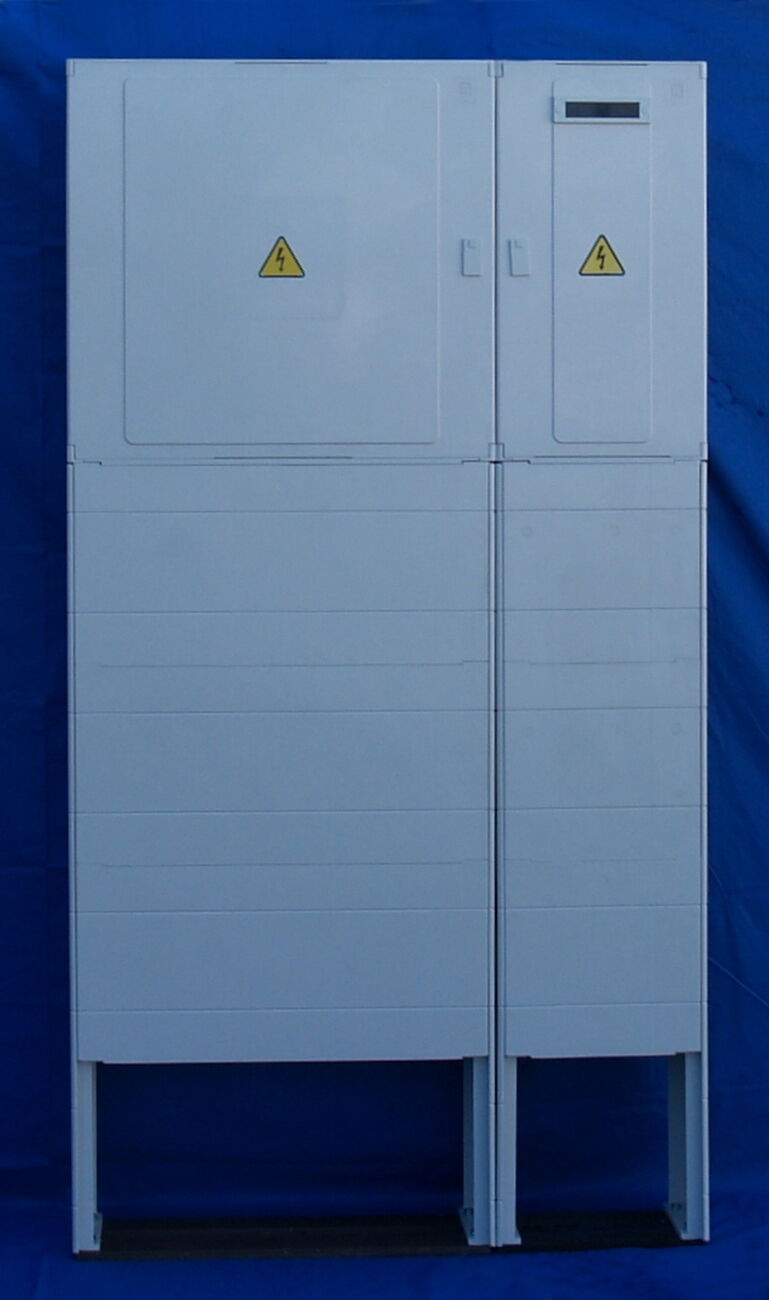

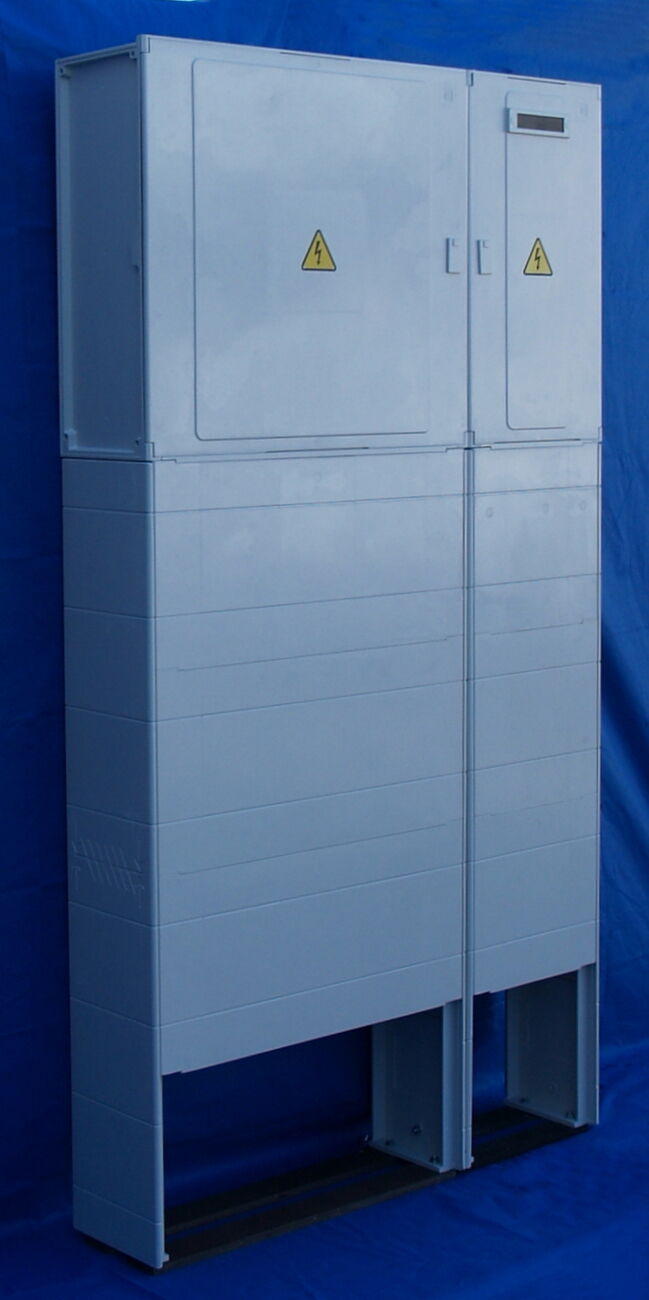

Elektroměrový rozvaděč s přípojkovou skříní vedle sebe ES 222+200/NKE8P-C kompaktní pilíř.

• stupeň ochrany krytem: IP44Ochrana proti vniknutí cizích pevných částic o průměru 1 mm a větších a před dotykem drátem; ochrana před stříkající vodou. Nejčastěji využívané pro venkovní osvětlení. Vhodné i pro použití v interiéru se zvýšenou vlhkostí a v koupelnách v zóně 2, tedy v oblasti do 60 cm od zdroje vody./IP20C/IP00
• mechanická odolnost IK10
• materiálové provedení: N - termoset
• konstrukční provedení: K - kompaktní pilíř
• způsob připojení vodičů - přívod: W - praporec tvaru W
• uzavírání dveří: 8 - energetický závěr + trnový klíč 6x6
• způsob připojení vodičů - vývod: P - přímé připojení
• specifikace výrobce: - standardní provedení
• jmenovité napětí Un: 230/400 V
• jmenovité pracovní napětí Ue: 230/400 V, AC
• jmenovité izolační napětí Ui: 690 V, AC
• jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50)
• jmenovitý proud rozváděče InA: 80 A
• jmenovitý proud obvodu (jištěného vývodu) Inc: 40 A
• jmenovitý proud obvodu (nejištěného vývodu) Inc: 400 A
• jmenovitý podmíněný zkratový proud Icc: 40 kA
• jmenovitý krátkodobý výdržný proud Icw: 36 kA / 10 ms
• jmenovitý kmitočet fn: 50 Hz
• uzemňovací soustava: TN-C

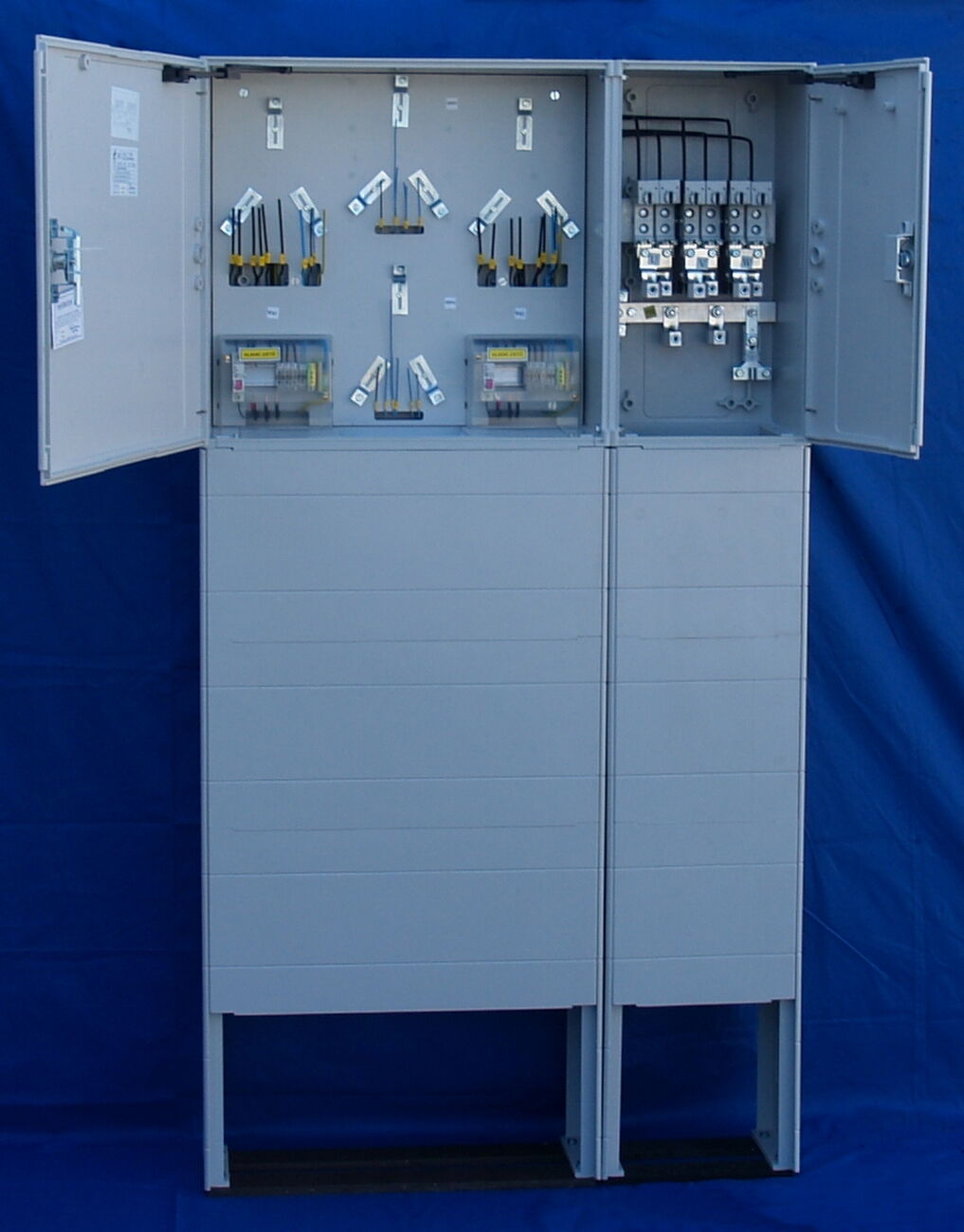

• přístrojová výzbroj: 2 sady pojistkových spodků vel. 00, jistič HDO B2/1, řadové svorky, svorka PEN
• základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt
• ochrana při poruše (ochrana před dotykem neživých částí): automatické odpojení od zdroje
• zařízení jistící před zkratem (SCPD): pojistkové vložky nožové vel.00 (rozsah vypínání a kategorie užití - char. B)
• zařízení jistící před zkratem nejištěného vývodu (SCPD): koordinovaný jistící prvek v předřazeném rozváděči (rozsah vypínání a kategorie užití - char. B)
• stupeň hořlavosti: HB40, V0
• kategorie přepětí: IV
• stupeň znečištění: 3
• prostředí EMC: B
• typ DBO: B
• typ měření: 2x dvoutarifní
• způsob připojení vodičů - pomocný obvod: řadová svorka
• způsob připojení vodičů - uzemnění: třmenová svorka PE/M8
• max. průřez přívodních vodičů: 240 mm2
• max. průřez vývodních vodičů: 16 mm2
• max. průřez vodičů - pomocný obvod: 4 mm2
• typ pilířového podstavce: PP3+1/NL
• normy: ČSN EN 61439-1, ČSN EN 61439-3, ČSN EN 61439-5

• rozměry (š x v x h): 1080 x 1830 x 250 mm
• hmotnost: 70 kg
