Popis produktu

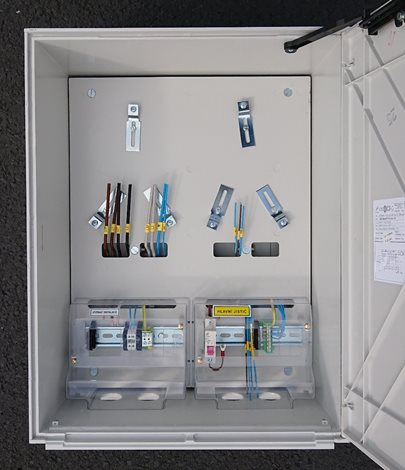

ER212/NKP7P-C/63A-FV 2022 ČEZ/EGD(EON) Elektroměrový rozvaděč pro fotovoltaiku s pilířem

• ČEZ, EGD/EON
• značení:
  • ER212/NKP7P-C/63A-FV 2022 ČEZ/EGD(EON)

  • E - elektroměrový rozváděč pro přímé měření do 63A
  • R - samostatný modul pro umístění měřící soupravy
  • 2 - prostor pro osazení dvousazbového třífázového elektroměru včetně prostoru pro osazení spínacího prvku sazby
  • 1 - počet elektroměrů
  • 2 - přístroje na elektroměrové desce s plombovatelným krytem jističů, uspořádání pro ČEZ a E.ON
  • N- celoplastový
  • K- kompaktní pilíř - osazení do volného prostoru v terénu
  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
  • 7 - závěr rozváděčů na trnový klíč 6x6 mm dle ČSN 35 9756
  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
  • C - Celoplastové monolitické provedení skříně

  • FV – provedení pro výrobny typu FVE


• přístrojová výzbroj:
  • 1 x jednofázový jistič 2A char. B pro HDO
  • přístroje na elektroměrové desce s plombovatelným krytem jističů

• rozvaděč určený pro výrobny typu FVE jako měřící zařízení pro měření spotřeby a přetoků elektrické energie
• vhodný zejména pro rodinné domky, rekreační chaty, chalupy...
• elektroměrová část je určena pro používání laiky
• určen pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce
• s vnitřní výzbrojí pro dvousazbové měření spotřeby a přetoků
• dodáván bez hlavního jističe, vypínače vývodu a ovládacího relé
• na výstupu instalován vypínač (místo vývodní svorkovnice) v samostatném krytu vývodu (označeno nápisem „vypínač instalace“)
• hodnota proudu vypínače musí být minimálně ve velikosti proudové hodnoty hlavního jističe před elektroměrem
• výrobek dle požadavků normy ČSN 33 3320 ed.2, ČSN EN 61439-1 ed.2, ČSN EN 61439-3, PNE 35 7030 ed.2.

• technické parametry:
  • jmenovité napětí: 230/400 V, AC
  • jmenovité pracovní napětí: 230/400 V, AC
  • jmenovité izolační napětí: 690 V, AC
  • jmenovité impulzní výdržné napětí: 6 kV
  • kategorie přepětí: IV
  • jmenovitý proud rozváděče: 63 A
  • jmenovitý proud obvodu jištěného: 63 A
  • jmenovitý kmitočet: 50 Hz
  • stupeň znečištění: 3
  • uzemňovací soustava: TN-C
  • stupeň mechanické ochrany: IK10
