Popis produktu

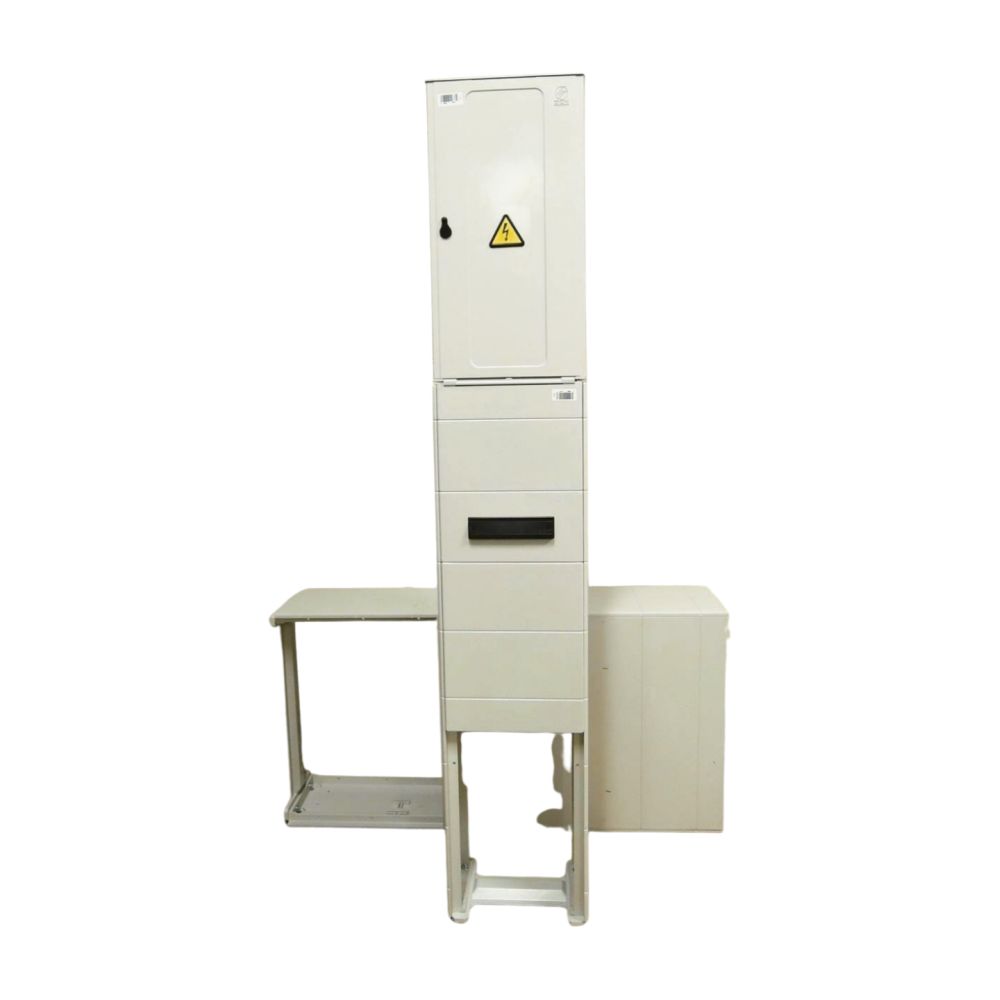

Elektroměrová skříň (pilíř) EGD s vypínačem BEZ FVE.

• krytí IP44Ochrana proti vniknutí cizích pevných částic o průměru 1 mm a větších a před dotykem drátem; ochrana před stříkající vodou. Nejčastěji využívané pro venkovní osvětlení. Vhodné i pro použití v interiéru se zvýšenou vlhkostí a v koupelnách v zóně 2, tedy v oblasti do 60 cm od zdroje vody.
• stupeň mechanické ochrany: IK10
• barva: šedá
• jmenovité napětí: 230/400 V, AC
• jmenovité pracovní napětí: 230/400 V, AC
• jmenovité izolační napětí: 690 V, AC
• jmenovité impulzní výdržné napětí: 6 kV
• kategorie přepětí: IV
• jmenovitý proud rozváděče: 40 A
• jmenovitý proud obvodu jištěného: 40 A
• jmenovitý proud obvodu nejištěného: 400 A
• jmenovitý kmitočet: 50 Hz
• stupeň znečištění: 3
• uzemňovací soustava: TN-C
• prostředí EMC: B
• základní ochrana: uzavíratelný kryt
• s montážní deskou: ano
• ochrana při poruše: automatické odpojení od zdroje
• distribuce: ČEZ / EGD (e.on)
• stupeň hořlavosti: HB 40, V-0 dle ČSN EN 60695-11-10
• rozměry: 320 x 1815 x 220 mm

• E.ON

• značení:
  • ER112/NKP7P-C/EON/QM
  • E - elektroměrový rozváděč pro přímé měření do 40 A
  • R - samostatný modul pro umístění měřící soupravy
  • 1 - prostor pro osazení jednosazbového třífázového elektroměru
  • 1 - počet elektroměrů
  • 2 - přístroje na elektroměrové desce s plombovatelným krytem jističů, uspořádání pro ČEZ a E.ON
  • N - celoplastové provedení z termosetu (reaktoplastu)

  • K - kompaktní celek
  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
  • 7 - závěr rozváděčů na trnový klíč 6x6 mm dle ČSN 35 9756

  • P - konstrukční svorka, určená pro koncové i smyčkové přímé připojení plného vodiče příložkou
  • C - celoplastové monolitické provedení skříně
  • QM - osazeno vypínačem instalace


• přístrojová výzbroj:
  • 1 x svorkovnice PEN
  • řadové svorky
  • přístroje na elektroměrové desce s plombovatelným krytem jističů

Určený jako měřící zařízení pro měření spotřeby elektrické energie.
Vhodný zejména pro rodinné domky, rekreační chaty, chalupy.
Distribuční část je určena pro používání minimálně osobami znalými, elektroměrová část je určena pro používání laiky.
Určen pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního provedení s pevnými částmi konstrukce.
Rozváděč s vnitřní výzbrojí pro jednosazbové nebo dvousazbové měření.
Rozváděče jsou dodávány bez hlavního jističe.
Výrobek dle požadavků normy ČSN EN 61439-1 ed.2, ČSN EN 61 439-3, ČSN EN 61439-5 ed.2, ČSN 33 3320 ed.2, PNE 35 7030, PNE 35 7000.
