Popis produktu

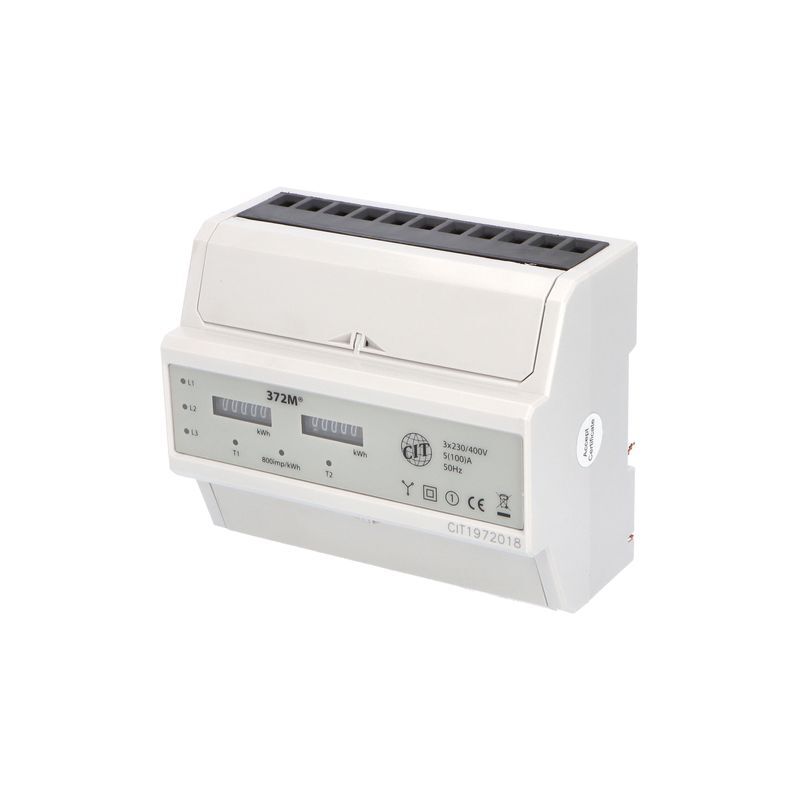

Elektroměr EDIN 372M, 100A, 7modulový, podružný, 3-fázový, 2-tarifní, mechanický číselník.
Třífázový elektroměr s dvoutarifním mechanickým displejem pro střídavé napětí 3x230 V / 400 V, 50Hz, slouží k měření činné elektrické energie v přímém zapojení do obvodu. Je určen na podružné měření spotřeby samostatných spotřebičů nebo spotřebičů ve skupinách. Jedná se o přesný elektroměr, který měří již od minimálních hodnot protékajícího proudu (0,5A) až po 100 A. Dvoutarifní mechanický displej zobrazuje hodnoty na číselníku od 00000,1 až 99999,9 [kWh], zobrazené naměřené hodnoty nelze vymazat. Pro změnu tarifu DEN / NOCNa základě měřené hodnoty přímého rušivého oslnění z umělého osvětlení (Unified Glare Raiting) je určeno normou, pro jaké použití je vhodné dané světlo. Svítidla s označením NOC (Non-Office-Complain) s hodnotou ≥ 22 jsou určena pro vedlejší prostory jako jsou společné komunikační místnosti, recepce, chodby nebo čekárny v kancelářských komplexech, úřadech či školách. Nejsou určena přímo pro kanceláře a práci na počítačích. připojte signál z HDO „nulový vodič“ na svorku č.11. Indikační LED blikají při odběru konkrétní fáze. Elektroměr má impulzní výstup na svorkách (9) S0+ a (8) S0-. To umožňuje připojení externího zařízení, které počítá impulzy (S0 dle normy DIN 43864) generované elektroměrem. Ke správné funkci elektroměru se nevyžaduje zapojení tohoto doplňkového zařízení. Montuje se na nosnou lištu 35 mm (DIN lištu), vestavná šířka je 122 mm (7 mod.). Šroubové svorky pro pohodlné připojení vodičů až do průřezu 35 mm2. Utahovací moment šroubů : svorka č. 1-7 = 3,0 - 4,0 Nm, svorka č. 8-11 = 1,5 - 2,5 Nm. Vlastní spotřeba je menší než 0,2 W.
Technické údaje:
Přímé měření do 100 A
Třída přesnosti 1
Dvoutarifní mechanický displej
SO impulsní výstup
Montáž na nosnou TS lištu (DIN)
Šířka 122,5 mm (7 modulů)
Proud impulzu <27 mA
