Popis produktu

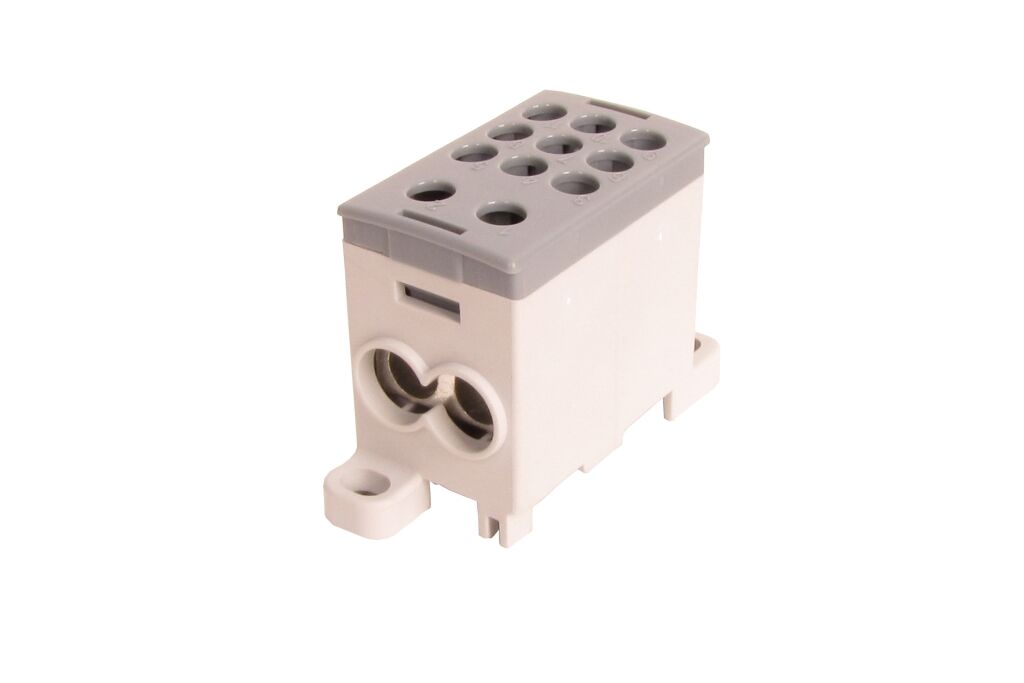

Blok pro rozdělení fází PVB 125-2-9, 1pólový, AL/CU, 125 A, 1000 V, šedý, na DIN.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• jmenovitý proud: 125 A
• jmenovité napětí: 1000 V
• počet pólů svorky: 1
• počet vstupů: 2
• počet vstupů: 2
• počet výstupů: 9
• druh připojení: šroubové
• barevné provedení pouzdra: šedá
• materiál připojovacích vodičů: měď / hliník
• určeno pro montáž: na nosnou lištu / panel
• způsob montáže: na DIN lištu / šroubem
• počet přip. míst / 1.pól: 11
• rozsah připojitel. - 1.vstup: 1,5 - 16 mm2
• rozsah připojitel. - 2.vstup: 1,5 - 16 mm2
• rozsah připojitel. - 3.vstup: 1,5 - 16 mm2
• rrozsah připojitel. - 4.vstup: 1,5 - 16 mm2
• rozsah připojitel. - 5.vstup: 1,5 - 16 mm2
• rozsah připojitel. - 6.vstup: 1,5 - 16 mm2
• rozsah připojitel. - 7.vstup: 1,5 - 16 mm2
• rozsah připojitel. - 8.vstup: 1,5 - 16 mm2
• rozsah připojitel. - 9.vstup: 1,5 - 16 mm2
• rozsah připojitel. - 10.vstup: 2,5 - 35 mm2
• rozsah připojitel. - 11.vstup: 2,5 - 35 mm2
• vhodné pro lankové vodiče: ano
• vhodné pro pevná jádra: ano
• bezpečný kontakt: ano
• rozměry: 28 x 43 x 65 mm
• max. připojovací průřez: 35 mm2


Bloky pro rozdělení fází (rozváděčové bloky) PVB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 500 A. Povrchově upravená svorka je vhodná jak pro hliníkové, tak pro měděné vodiče.

Hlavní přednosti:

• montáž na nosnou lištu
• úspora místa uvnitř rozváděče
• ostatek připojovacích míst.
