Popis produktu

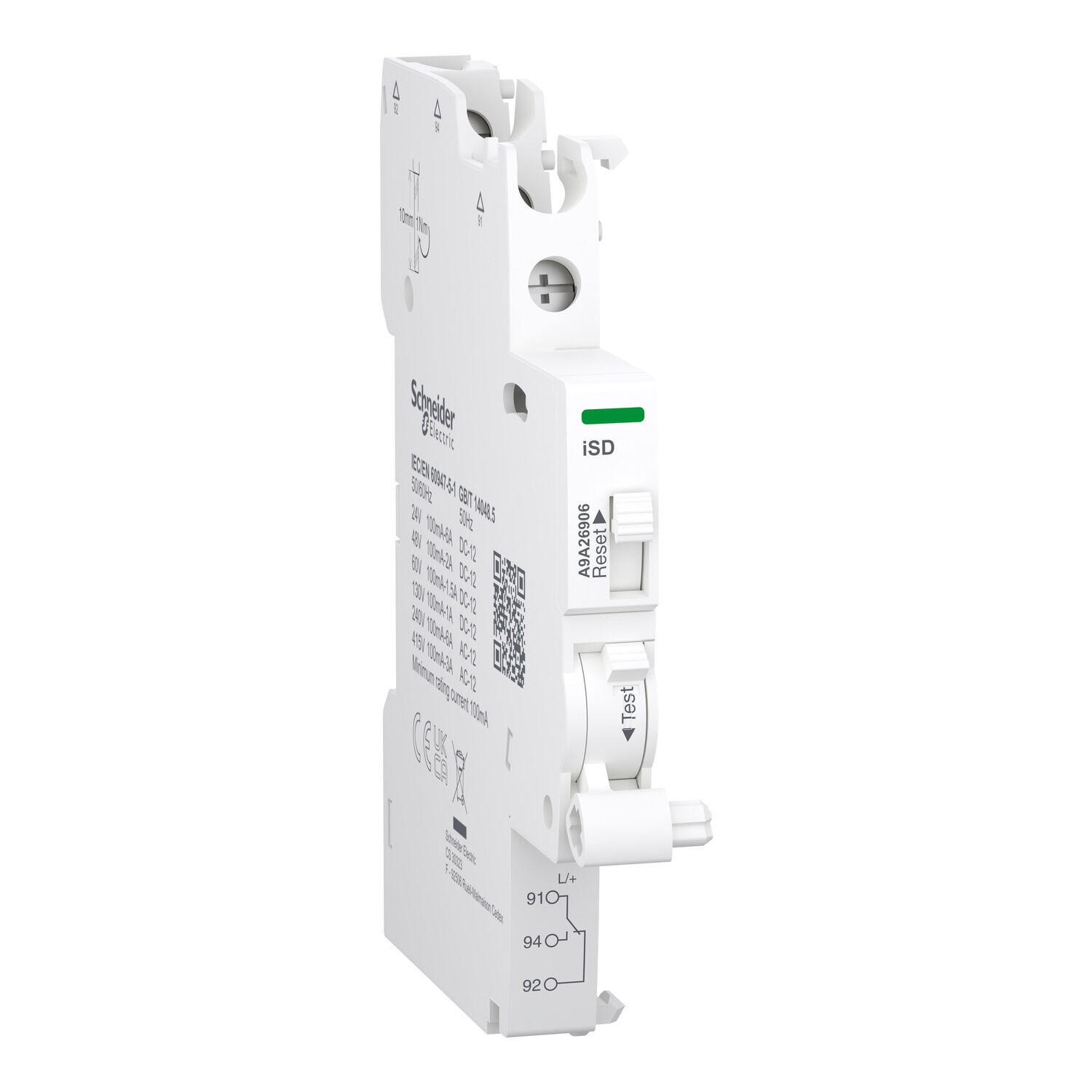

Toto elektrické příslušenství Acti9 je modulární poruchový kontakt, který se používá jako dálková signalizace vybavení při poruše přidruženého zařízení. Ve střídavé síti je jmenovitý proud In od 100 mA do 6 A při provozní frekvenci 50 Hz až 60 Hz při 240 V AC a od 100 mA do 3 A při provozní frekvenci 50 Hz až 60 Hz při 415 V AC. Ve stejnosměrné síti začíná jmenovitý proud In vždy na 100 mA při 24 VDC až 130 VDC. Při 24VDC se zvyšuje na 6A, při 48VDC na 2A, při 60VDC na 1,5A a při 130VDC na 1A. Má 1 polohový spínač s kontakty typu 1 C/O. Je určeno pro novou nebo rekonstruovanou instalaci v malých komerčních nebo jiných budovách. Tento poruchový kontakt je kompatibilní s produkty řady Acti9, jako jsou dvojité svorky iC60 a dvojité svorky iID. iSD se používá buď pro krátký název zařízení, nebo pro kód kompatibility. Mechanický indikátor je na výrobku k dispozici pro signalizaci ("Místní"). Nahoře má šroubovací svorkovnici. Umožňuje připojení pevného měděného kabelu. Průřez kabelu je od 1 mm² do 4 mm². Nahoře má šroubovací svorkovnici. Umožňuje připojení ohebného měděného kabelu. Průřez kabelu je od 0,5 mm² do 2,5 mm². Nahoře má šroubovací svorkovnici. Umožňuje připojení pevných měděných kabelů (2 kabely). Průřez kabelu je 2,5 mm². Nahoře má šroubovací svorkovnici. Umožňuje flexibilní připojení měděných kabelů s ferulí (2 kabely). Průřez kabelu je 1,5 mm². Jmenovité izolační napětí (Ui) je až 500 V. Jeho jmenovité impulzní výdržné napětí (Uimp) je 4 kV. Šířka v roztečích 9 mm je 1. Rozměry jsou (Š) 9 mm x (V) 86 mm x (H) 73 mm. Barva produktu je bílá (RAL 9003). Stupeň znečištění je 3. Stupeň tropizace je 2. Utahovací moment připojení je 1 N.m (nahoře) pro typ šroubováku PZ1. Podle normy IEC 60529 je stupeň krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.. Provozní teplota je od -35 °C do +70 °C. Skladovací teplota je od -40°C do +85°C. Tento výrobek splňuje normy EN/IEC 60947-5-1 a GB/T 14048.5. Tento výrobek je certifikován značkami CE a UKCA.
