Popis produktu

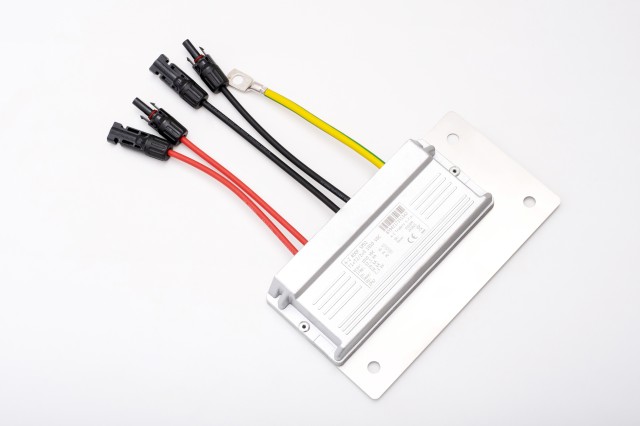

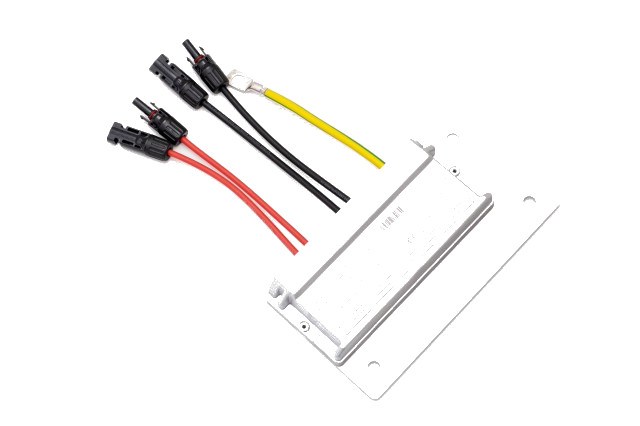

A-Z ROOF SPD T1+T2 2+0 1010 VDC, DC svodič na střechu.

• krytí IP67Prachotěsnost, ochrana před dotykem drátem a voděodolnost i při dočasném ponoření, které je omezeno tlakem vody a časem ponoření. Často využívané pro venkovní zemní zápustná svítidla, v interiérech nejčastější použití v průmyslových provozech nebo ve veřejných krytých bazénech.
• maximální provozní DC napětí mezi L+ a L- (L+- a PE): 1010 V
• I_n (8/20 μs): L+ nebo L- /PE 20 kA, L+- /PE 40 kA
• I_max (8/20 μs): L+ nebo L- /PE 50 kA, L+- /PE 100 kA
• I_mp (10/350 μs): L+ nebo L- /PE 12,5 kA, L+- /PE 25 kA
• připojovací vodiče: délka cca 25 cm, průřez 6/10 mm2, konektory: MC4 samec/samice s integrovanou pojistkou
• umístění: venkovní - montáž na nossný systém PV panelů
• jmenovitý zkratový proud I_scpv: 10 kA
• indikace zapůsobení SPD: pokled výstupního napětí k 0 V
• reziduální proud: max. 50 μA
• klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31: T1 + T2
• vhodné pro síť: DC
• menovitý zatěžovací proud I_L: type 1 - 30 A, type 2 - 30 A, type 3 - 80 A
• zkratová odolnost I_SCPV: 10 kA
• napěťová ochranná hladina při In U_P: < 2,3 kV
• doba odezvy t_A: < 25 ns
• materiál pouzdra: alu slitina
• provozní teplota ϑ: -40 až 85 °C
• vlhkostní rozsah R_H: 0 až 100 %
• průřez vodiče konektoru: průřez 6 mm2 / 10 mm2 (dle provedení)
• utahovací moment zemní svorky: dle použitého šroubu M8/10
• způsob montáže: FV Alu profil
• pracovní poloha: libovolná
• produchový režim SPD: OCFM
• výměnné provedení: ne
• životnost: > 15 let

S ohledem na povětrnostní podmínky a způsob montáže, je konstrukce vyrobena z hliníkové slitiny (totožný materiál jako nosné profily PV panelů - zabraňuje vzniku elektrochemické koroze), s hermeticky zalitými vtitřními obvody v polyuretanové hmotě s intertním plnivem potlačujícícm hoření.

Průchozí jednotka - oba póly se připojují do jednotky a oba z nich také vystupují. Spojení realizováno standardními MC4 konektory (s integrovanou pojistkou na vstupu) a vodiči o průřezu 6 mm2 ( v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením.

Připojení PE vodiče nebo spojení s prvky LPS vyřešené na vlastí šasi krabice pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči > 16 mm2 či přímo přes T-šroub propojením s nosnou konstrukcí/ svodem LPS, nebo v kombinaci.

Vlastní SPD jednotka třídy T1 + T2 s možností aplikace i na střechu s méně jak 4 svody (dle ČSN EN 51643-32) díky nadstandarní svodové odolnosti (12/25 kA).

Po každém přerušení integrované pojistky (vlivem zapůsobení SPD) je třeba vzhledem ke specifické konstrukci a umístění, provést měření reziduálního proudu při. max. provozním napětí.

Pokud je maximální udaná hodnota vyšší, než jak uvádí výrobce, je nutné celý modul SPD vyměnit. Indikace přerušení pojistky způsobuje nepřítomnost napětí na okruhu stringu za SPD modulem.
