Popis produktu

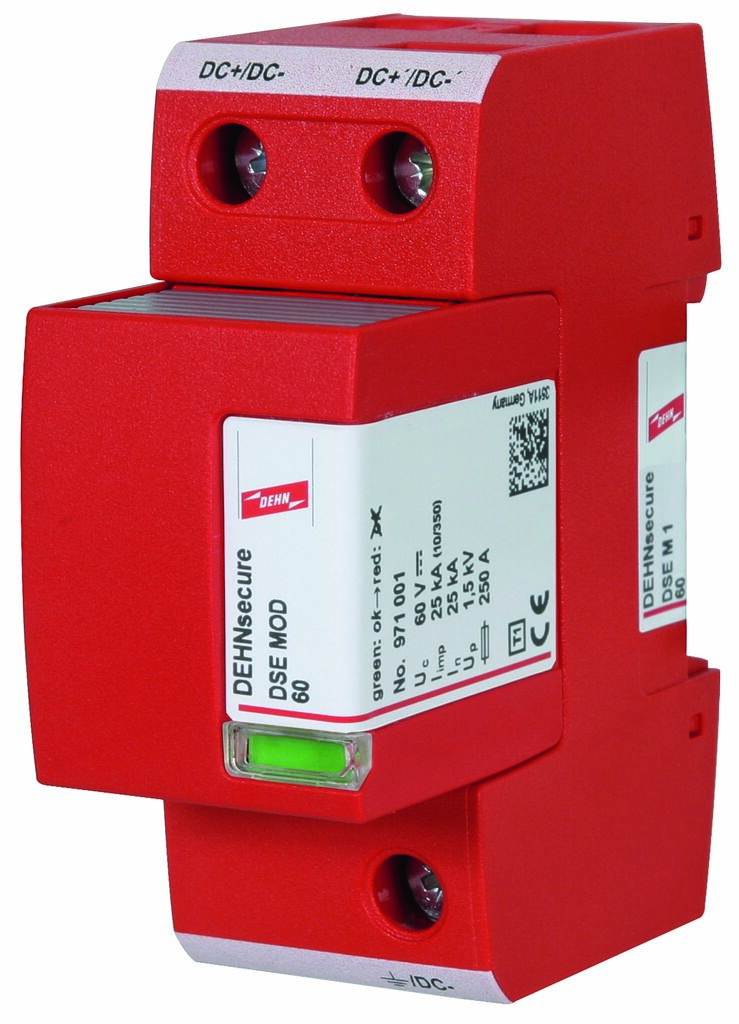

DSE M 1 60 svodič. Jednopólový, koordinovaný svodič bleskových proudů na bázi jiskřiště DEHNsecure modular, typ 1 podle ČSN EN 61643-11. Technologie jiskřiště je speciálně vyvinutá pro zapojení v DC obvodech.Chrání zařízení a spotřebiče napájené stejnosměrným proudem i při přímých úderech blesku. Instalace na rozhraní zón ochrany před bleskem LPZ 0A– 1.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• klasifikace SPD podle ČSN EN 61643-11 / ... IEC 61643-11: typ 1/Třída I
• nejvyšší provozní napětí DC: (UC) 60 V
• bleskový proud (10/350 µs) (Iimp): 25 kA
• specifická energie (W/R): 156,25 kJ/ohm
• ochranná úroveň (UP): ≤ 1,5 kV
• koordinace se svodičem DEHNguard: DG SE DC 60 (obj. č. 972 110)
• doba odezvy (tA): ≤ 100 ns
• zkratová pevnost při max. nadproudové ochraně DC ze strany sítě (ISCCR): 25 kA
• max. nadproudová ochrana ze strany sítě: 250 A gG
• max. předjištění (DC+/DC- - DC+'/DC-'): 125 A gG
• rozsah provozních teplot (paralelní zapojení) (TUP): -40 až +80 °C
• rozsah provozních teplot (průchozí zapojení) (TUS): -40 až +60 °C
• ukazatel provoz/porucha: zelená/červená
• počet vstupů: 1
• průřez připojovacích vodičů (DC+/DC-, DC+'/DC-', /DC-) (min.): 10 mm2 jedno/vícežilový
• průřez připojovacích vodičů (DC+/DC-, /DC-) (max.): 50 mm2 hrubě slaněný/35 mm2 jemně slaněný
• průřez připojovacích vodičů (DC+'/DC-') (max.): 35 mm2 hrubě slaněný/25 mm2 jemně slaněný
• montáž na: instalační lišta TS35 podle ČSN EN 60715
• materiál těla přístroje: termoplast, barva červená, UL 94 V-0
• místo nasazení: vnitřní prostory

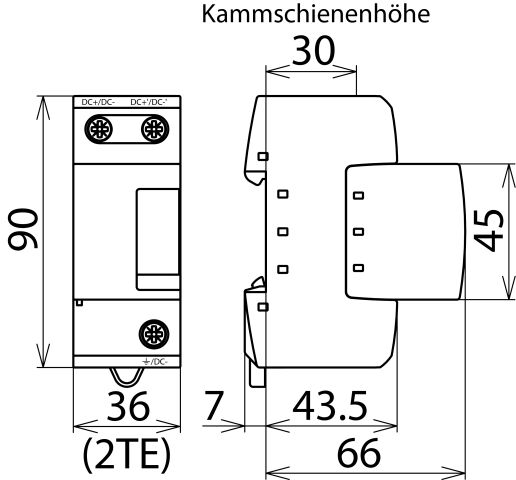

• montážní rozměr: 2 TE, DIN 43880
• certifikace: UL
• možnost zapojení v DC a AC sítích: ne
