Popis produktu

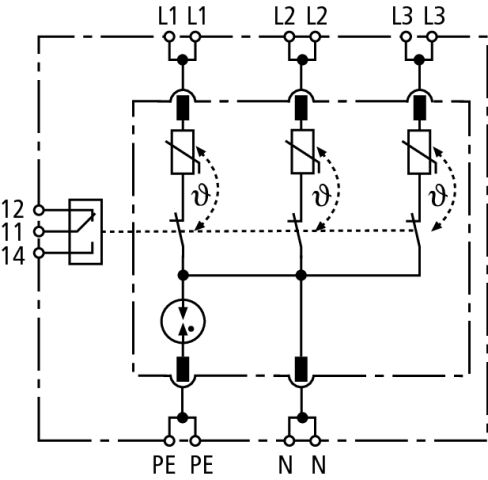

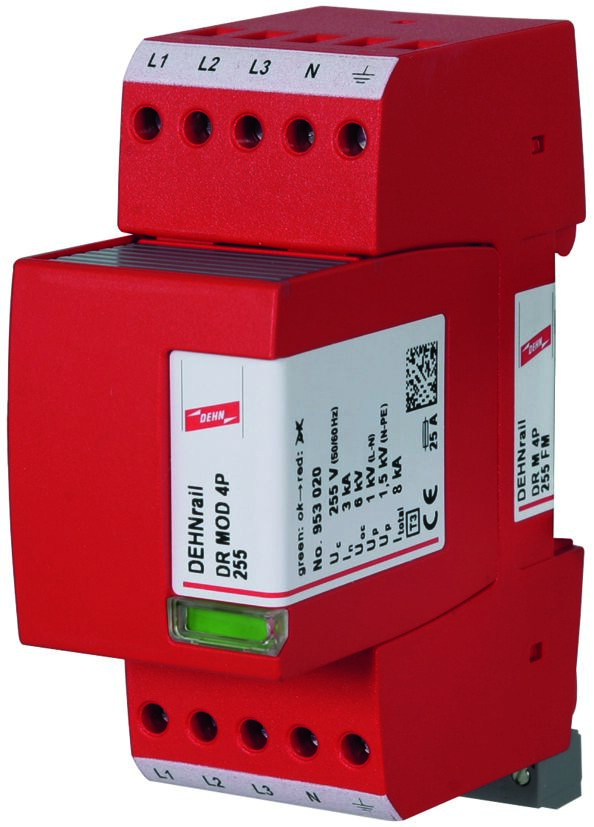

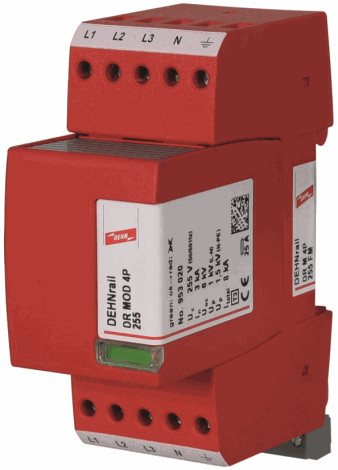

DEHNrail DR M 4P 255 FM. Čtyřpólový svodič přepětí DEHNrail modular, typ 3 podle ČSN EN 61643-11, složený ze základního dílu a zásuvného ochranného modulu. Kombinace výkonného zinkooxidového varistoru a jiskřiště se schopností odvést vysoký impulzní proud. Chrání napájecí obvody přístrojů pro průmyslovou elektroniku před tranzientním přepětím ve spínacích skříních. Instaluje se na rozhraní zón ochrany před bleskem LPZ 1 – 2 a vyšších.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• SPD podle ČSN EN 61643-11 / IEC 61643-11: typ 3/ třída III
• jmenovité napětí AC: 230 / 400 V (50/60 Hz)
• jmenovitý impulzní proud (8/20): 3 kA
• celkový impulzní proud (8/20 µs) [L1+L2+L3+N-PE] (I_total): 8 kA
• max. provozní napětí AC (U_C): 255 / 440 V (50/60 Hz)
• kombinovaný impulz (U_{OCNa základě měřené hodnoty přímého rušivého oslnění z umělého osvětlení (Unified Glare Raiting) je určeno normou, pro jaké použití je vhodné dané světlo. U kancelářských svítidel vhodných přímo do zasedacích místností, kanceláří, open-space provozů či počítačových učeben je definováno hodnotou ≤ 19. Taková svítidla mívají označení OC (Office-Complaint).}): 6 kV
• kombinovaný impulz [L1+L2+L3+N-PE] (U_{OCNa základě měřené hodnoty přímého rušivého oslnění z umělého osvětlení (Unified Glare Raiting) je určeno normou, pro jaké použití je vhodné dané světlo. U kancelářských svítidel vhodných přímo do zasedacích místností, kanceláří, open-space provozů či počítačových učeben je definováno hodnotou ≤ 19. Taková svítidla mívají označení OC (Office-Complaint). total}): 16 kV
• ochranná úroveň [L-N]/[L/N-PE] (U_P): ≤1000 / ≤ 1500 kV
• doba odezvy [L-N] (t_A): ≤ 25 ns
• max. nadproudová ochrana ze strany sítě: 25 A gG nebo B 25 A
• zkratová pevnost při nadproudové ochraně ze strany sítě 25 A gL/gG (I_SCCR): 6 kA_eff
• certifikace: KEMA, VDE
• počet vstupů: 1
• montáž na: instalační lišta TS35 podle ČSN EN 60715
• materiál: termoplast
• barva: červená
• místo nasazení: vnitřní prostory

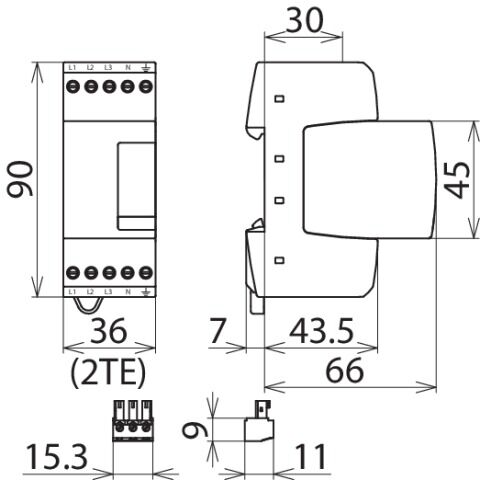

• montážní rozměr: 2 TE, DIN 43880
• kontakt dálkové signalizace / typ kontaktu: přepínač
• spínací výkon AC: 250 V / 0,5 A
• spínací výkon DC: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
• průřez připojovacích vodičů: 1,5 mm2
• provozní teplota: -40 až +80 °C
