Popis produktu

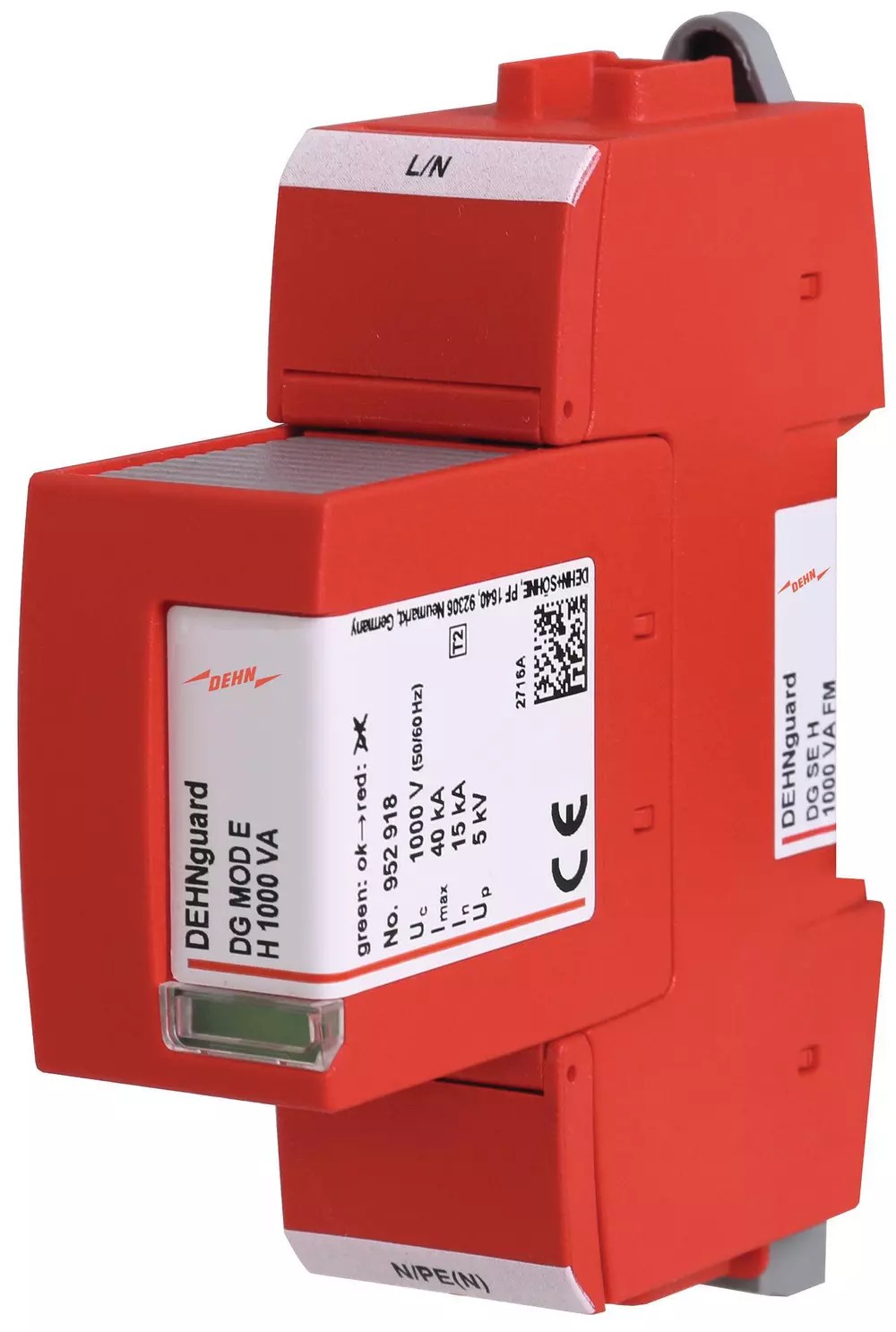

Svodič přepětí typ 2 DG SE H 1000 VA FM.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• SPD podle ČSN EN 61643-11 / IEC 61643-11: typ 2/Třída II
• energeticky koordinovaná ochranná úroveň pro konc. zař. (≤ 10 m): typ 2 + typ 3
• jmenovité napětí AC (UN): 690 V (50/60 Hz)
• maximální provozní napětí AC (UC): 1000 V (50/60 Hz)
• jmenovitý impulzní proud (8/20 µs) (In): 15 kA
• max. impulzní proud (8/20 µs) (Imax): 40 kA
• ochranná úroveň (UP): ≤ 5 kV
• doba odezvy (tA): ≤ 25 ns
• max. nadproudová ochrana ze strany sítě: 100 A gG
• zkratová pevnost při max. nadproudové ochraně ze strany sítě (ISCCR): 25 kAeff
• napětí TOV (UT) – charakteristika:
  1550 V/5 s - pevnost
  1320 V/120 min - pevnost
• rozsah provozních teplot (TU): -40 až +80 °C
• ukazatel provoz/porucha: zelená/červená
• počet vstupů: 1
• průřez připojovacích vodičů (min.): 1,5 mm2 jedno/vícežilový
• průřez připojovacích vodičů (max.): 35 mm2 hrubě slaněný/25 mm2 jemně slaněný
• montáž na: instalační lišta TS35 podle ČSN EN 60715
• materiál těla přístroje: termoplast, barva červená, UL 94 V-0
• místo nasazení: vnitřní prostory

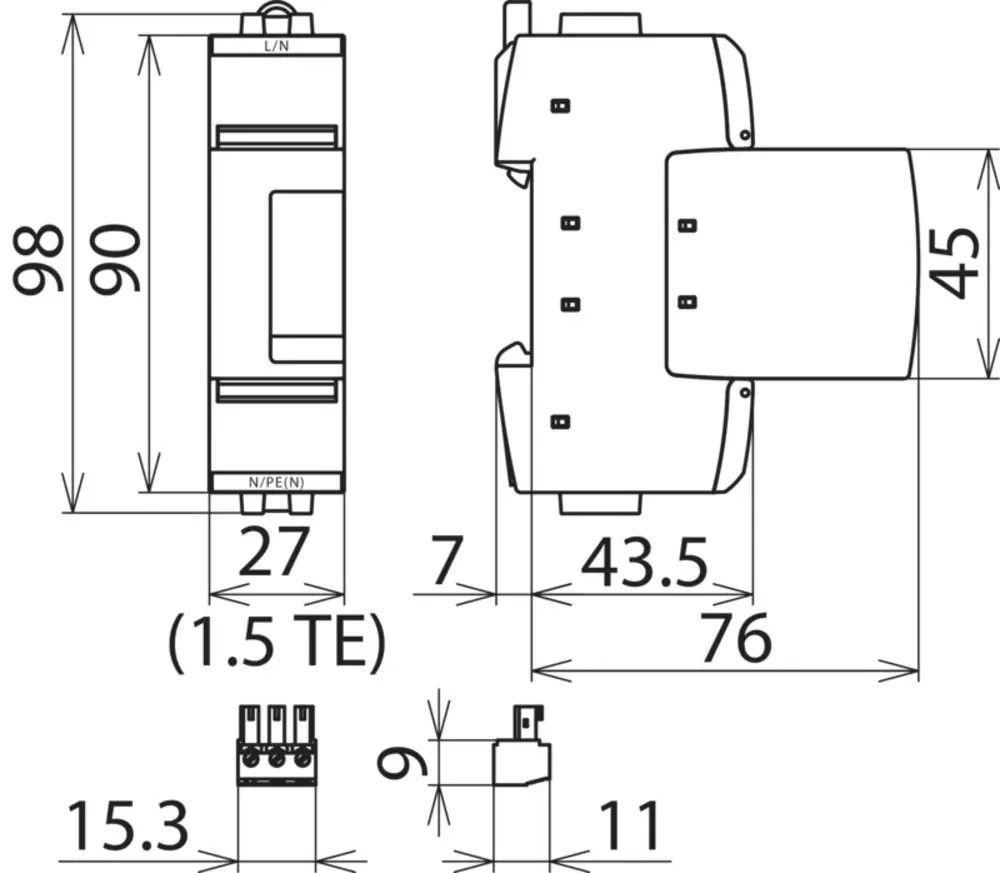

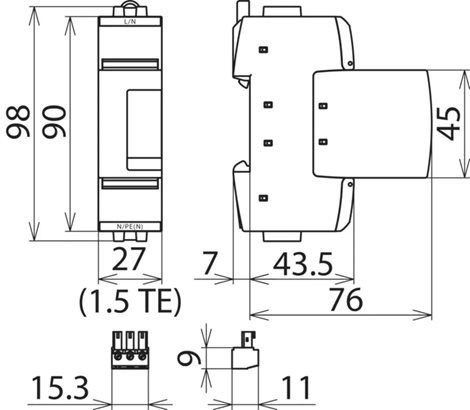

• montážní rozměr: 1,5 TE, DIN 43880
• certifikace UL
• kontakt dálkové signalizace/typ kontaktu: přepínač
• spínací výkon: AC 250 V/0,5 A
• spínací výkon: DC 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
• průřez vodičů pro svorky dálkové signalizace: max. 1,5 mm2 jedno/vícežilový
• zapalovací napětí plynové bleskojistky (Uagmin): 2200 V
