Popis produktu

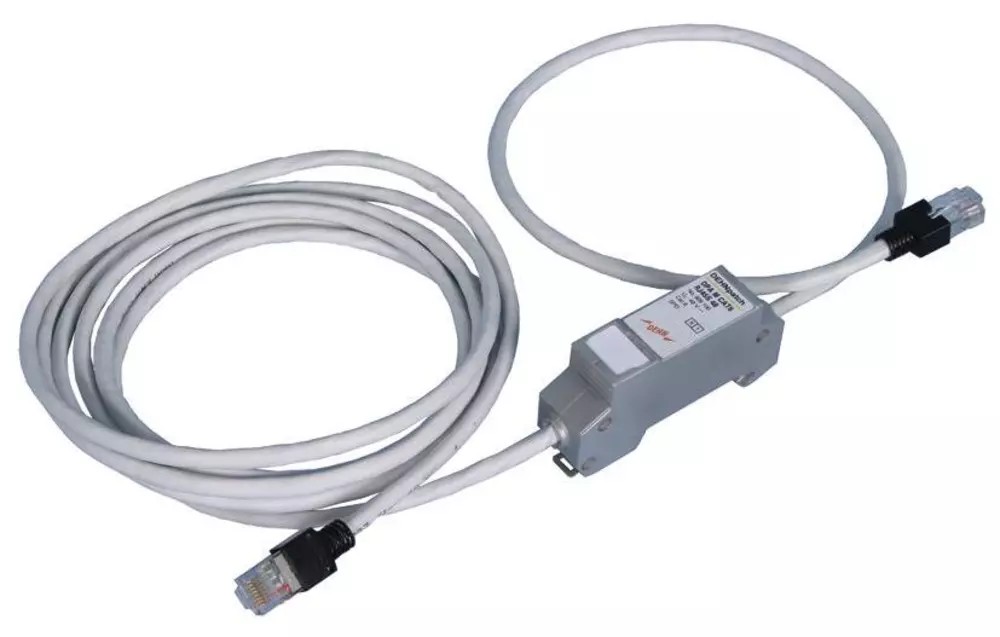

Svodič přepětí DEHNpatch. Univerzální svodič pro sítě Industrial Ethernet, Power ower Ethernet (IEEE 802.3 konformïta do PoE++/4PPoE) a podobné aplikace se strukturovanou kabeláží podle Cat 6 a třídy E_A do 500 MHz. Plně stíněné provedení s patchkabely pro uchycení na instalační lištu (pro ethernet do 10 Gbit). Příslušenství: uzemňovací držák s plochým konektorem.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• třída svodiče: T
• jmenovité napětí (UN): 48 V
• nejvyšší provozní napětí DC (Uc): 48 V
• nejvyšší provozní napětí AC (Uc): 34 V
• nejvyšší provozní napětí DC Pa-Pa (PoE) (Uc): 57 V
• jmenovitý proud (IL): 1 A
• D1 bleskový proud (10/350 µs)/žíla (Iimp): 1 kA
• D1 bleskový proud (10/350 µs)/žíla-zem (Iimp): 1 kA
• C2 jmenovitý impulzní proud (8/20 µs) žíla-žíla (In): 150 A
• C2 jmenovitý impulzní proud (8/20 µs)/žíla-zem (In): 2,5 kA
• jmenovitý impulzní proud (8/20 µs) Pa-Pa (PoE) (In): 150 A
• C2 jmenovitý impulzní proud (8/20 µs) celkový (In): 10 kA
• ochranná úroveň žíla-žíla při In C2 (UP): ≤ 190 V
• ochranná úroveň žíla-zem při In C2 (UP): ≤ 600 V
• ochranná úroveň Pa-Pa při In C2 (PoE) (UP): ≤ 600 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 145 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 500 V
• ochranná úroveň Pa-Pa při 1 kV/µs C3 (PoE) (UP): ≤ 600 V
• mezní frekvence (FGzkratka pro FLAT GLASS - optika z rovného skla ): 250 MHz
• vložený útlum při 250 MHz: ≤ 2 dB
• kapacita žíla-žíla (C): ≤ 165 pF
• kapacita žíla-zem (C): ≤ 255 pF
• rozsah provozních teplot (TU): -20 °C ... +60 °C
• montáž na: 35 mm instalační lištu TS 35 podle ČSN EN 60715
• připojení vstupu/výstupu: připojovací kabel s RJ45/připojovací kabel s RJ45

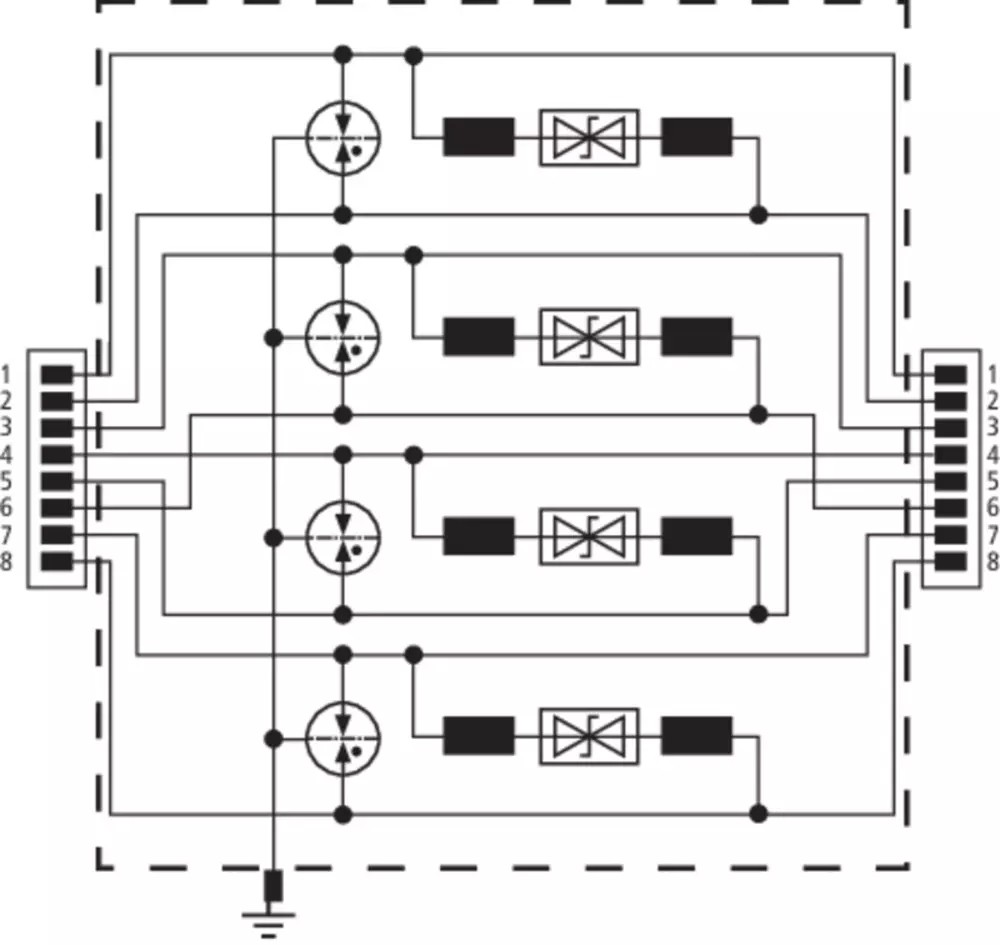

• zapojené piny: 1/2, 3/6, 4/5, 7/8

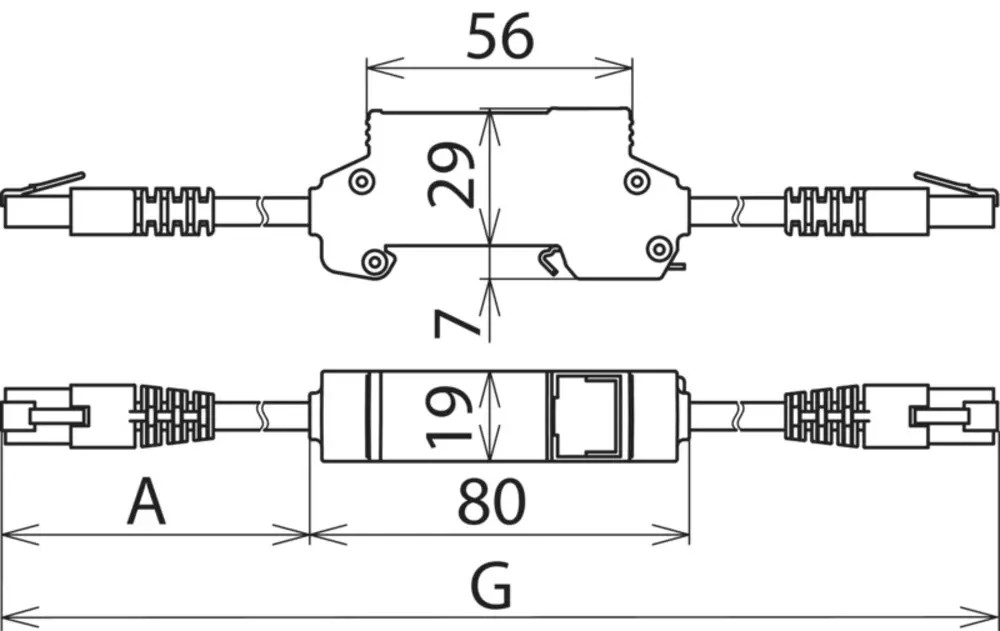

• připojovací vedení: A = cca 0,5 m, G = cca 3 m
• připojovací konektory: Stewart 39 series
• uzemnění přes :35 mm instalační lištu TS 35 podle ČSN EN 60715
• materiál: těla přístroje zinkový odlitek
• barva: bez barevné úpravy
• zkušební normy: IEC 61643-21/ČSN EN 61643-21
• přenosová třída podle ISO/IEC 11801: Cat. 6
• přenosová třída podle ČSN EN 50173-1: Class EA
• přenosová třída podle ANSI/TIA/EIA-568: Cat. 6A v kanále
• externí příslušenství: montážní materiál
