Popis produktu

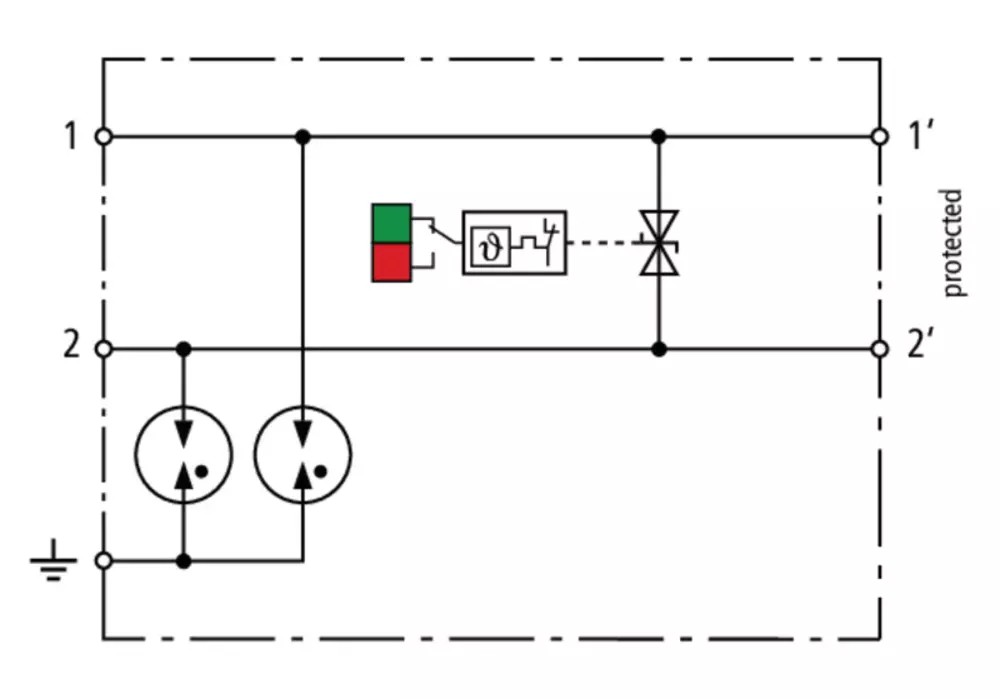

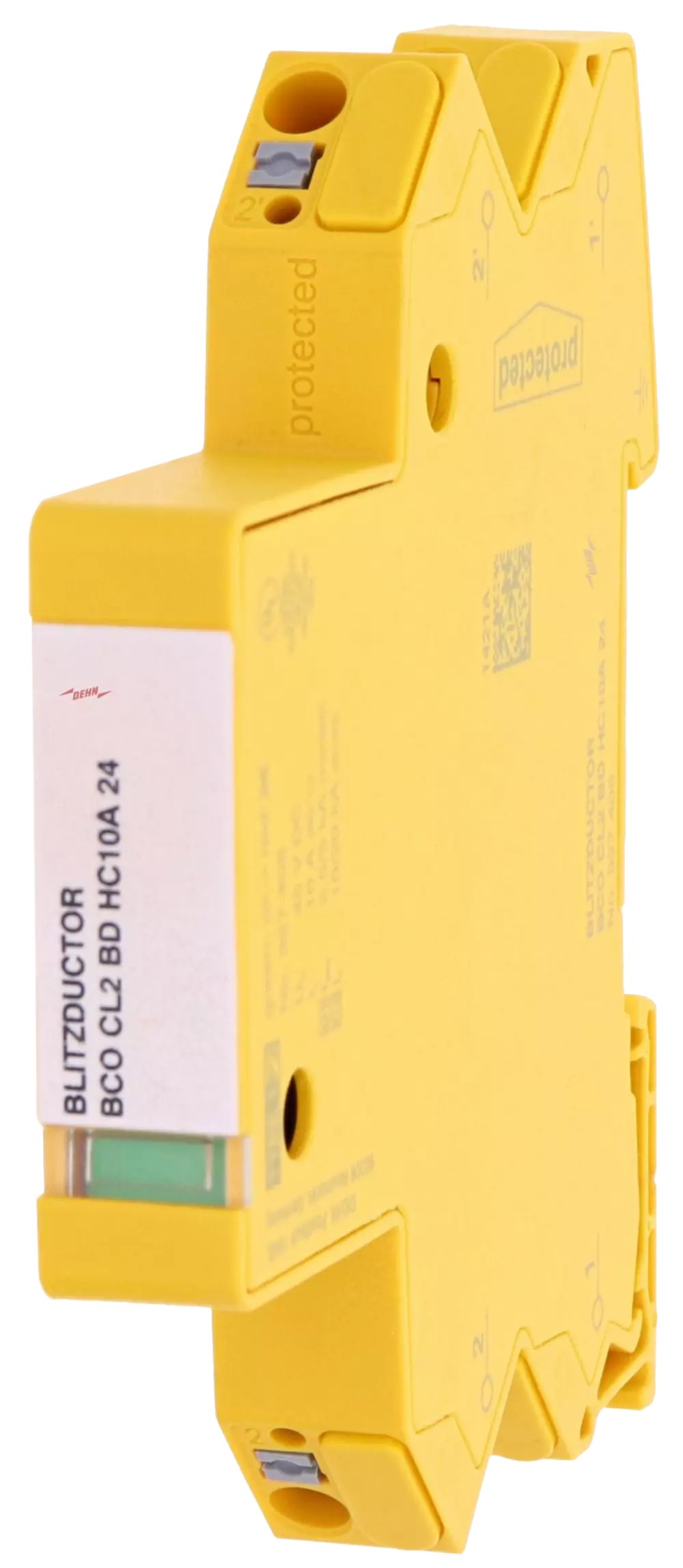

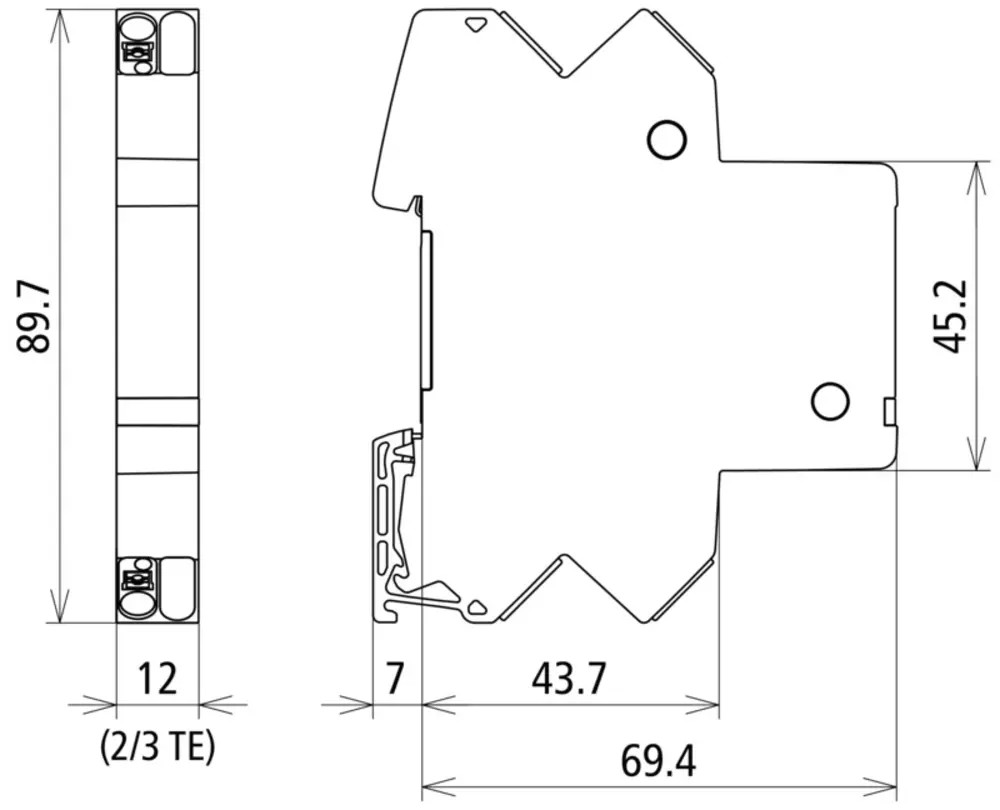

Kompaktní kombinovaný svodič pro DC napájení. Prostorově úsporný kompaktní kombinovaný svodič o šířce 12 mm a připojovací technologií push-in, s ukazatelem stavu, pro ochranu 1 páru bezpotenciálového DC napájení IT systémů a MaR. Kombinovaný svodič BLITZDUCTORconnect CL2 BD HC10A 24. Kompaktní kombinovaný svodič pro ochranu 1 páru vedení bezpotenciálového DC napájení IT systémů a MaR. Zkoušen podle ČSN EN/IEC 61643-21 a energeticky. Zkoordinovaný podle IEC 61643-22.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• třída svodiče: type 1
• kategorie impulsu: D1, C1, C2, C3, B2
• jmenovité napětí (UN): 24 V
• nejvyšší provozní napětí DC (UC): 45 V
• nejvyšší provozní napětí AC (UC): 31,8 V
• jmenovitý proud při 80 °C (IL): 10 A
• D1 bleskový proud (10/350 µs) celkový (Iimp): 5 kA
• D1 bleskový proud (10/350 µs)/žíla (Iimp): 2,5 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (In): 20 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (In): 10 kA
• ochranná úroveň žíla-žíla při In 1 kA C2 (UP): ≤ 100 V
• ochranná úroveň žíla-zem při In C2 (UP): ≤ 800 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 800 V
• sériová impedance/žíla: 0 Ohm
• mezní frekvence žíla-žíla při 100 ohmech (FGzkratka pro FLAT GLASS - optika z rovného skla ): 2 MHz
• kapacita žíla-žíla (C): ≤ 1,37 nF
• kapacita žíla-zem (C): ≤ 13,06 pF
• rozsah provozních teplot (TU): -40°C to +80°C
• ukazatel provoz/porucha: zelená/červená
• připojení vstupu/výstupu: push-in/push-in
• průřez jednožilových připojovacích vodičů: 0,2-2,5 mm2
• průřez jemně slaněných připojovacích vodičů: 0,2-2,5 mm2
• uzemnění přes: instalační lišta TS35 podle ČSN EN 60715
• materiál těla přístroje: polyamid PA 6.6, UL 94 V-0
• barva: žlutá
• zkušební normy: IEC 61643-21 / EN 61643-21
• certifikace: UL 497B, SIL
• klasifikace SIL up to: SIL3 *)
