Popis produktu

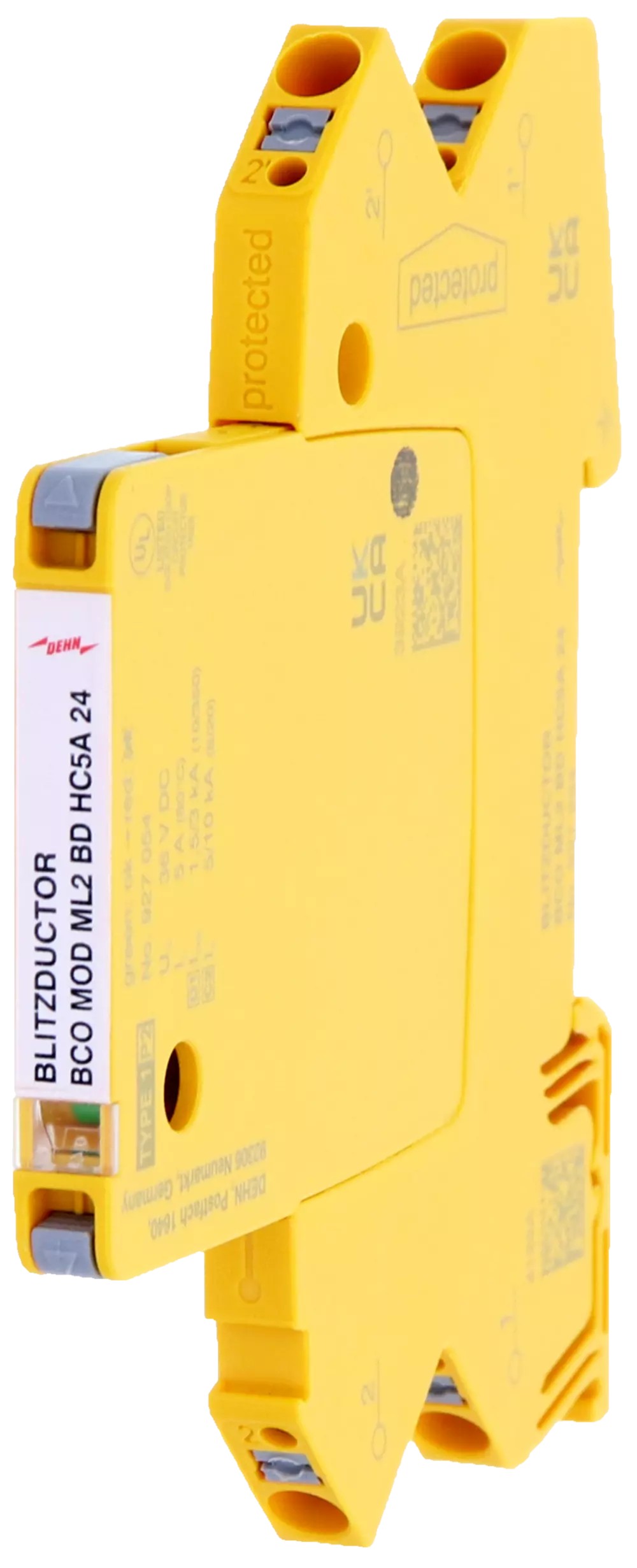

Modulární kombinovaný svodič pro 1 pár vodičů BCO ML2 BD HC5A 24. Kompaktní modulární kombinovaný svodič o šířce 6 mm s technologií připojení push-in a ukazatelem stavu chrání jeden pár žil bezpotenciálových signálových obvodů s vysokým jmenovitým proudem pro IT systémy a obvody MaR. S rozpojením signálu pro účely údržby.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• třída svodiče: L
• kategorie impulsu: D1, C1, C2, C3, B2
• jmenovité napětí (UN): 24 V
• nejvyšší provozní napětí DC (UC): 36 V
• nejvyšší provozní napětí AC (UC): 25,4 V
• jmenovitý proud při 70 °C (IL): 5 A
• jmenovitý proud při 80 °C (IL): 5 A
• D1 bleskový proud (10/350 µs) celkový (Iimp): 3 kA
• D1 bleskový proud (10/350 µs)/žíla (Iimp): 1,5 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (In): 20 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (In): 5 kA
• C1 jmenovitý impulzní proud (8/20 µs)/žíla (In): 1 kA
• ochranná úroveň žíla-žíla při In C2 (UP): ≤ 70 V
• ochranná úroveň žíla-zem při In C2 (UP): ≤ 750 V
• ochranná úroveň žíla-žíla při In C1 (UP): ≤ 70 V
• ochranná úroveň žíla-zem při In C1 (UP): ≤ 750 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 60 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 750 V
• sériová impedance/žíla: 0 Ohm
• mezní frekvence žíla-žíla při 100 ohmech (FGzkratka pro FLAT GLASS - optika z rovného skla ): 1,5 MHz
• kapacita žíla-žíla (C): ≤ 4 nF
• kapacita žíla-zem (C): ≤ 40 pF
• rozsah provozních teplot (TU): -40 °C ... +80 °C
• ukazatel provoz/porucha: zelená/červená
• připojení vstupu/výstupu: Push-in/Push-in
• průřez jednožilových připojovacích vodičů: 0,2 - 2,5 mm2
• průřez jemně slaněných připojovacích vodičů 0,2 - 2,5 mm2
• uzemnění přes: 35 mm instalační lištu TS 35 podle ČSN EN 60715
• materiál těla přístroje: polyamid PA 6.6
• barva: žlutá
• zkušební normy: IEC 61643-21/ČSN EN 61643-21
• certifikace: UL 497B, SIL
• klasifikace SIL: do SIL3
• nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (Imax): 20 kA
• svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem]: 10 kA (10x)
• ochranná úroveň žíla-zem při 1 kV/μs C3 při zatížení proudem Imax (UP): ≤ 750 V
