Popis produktu

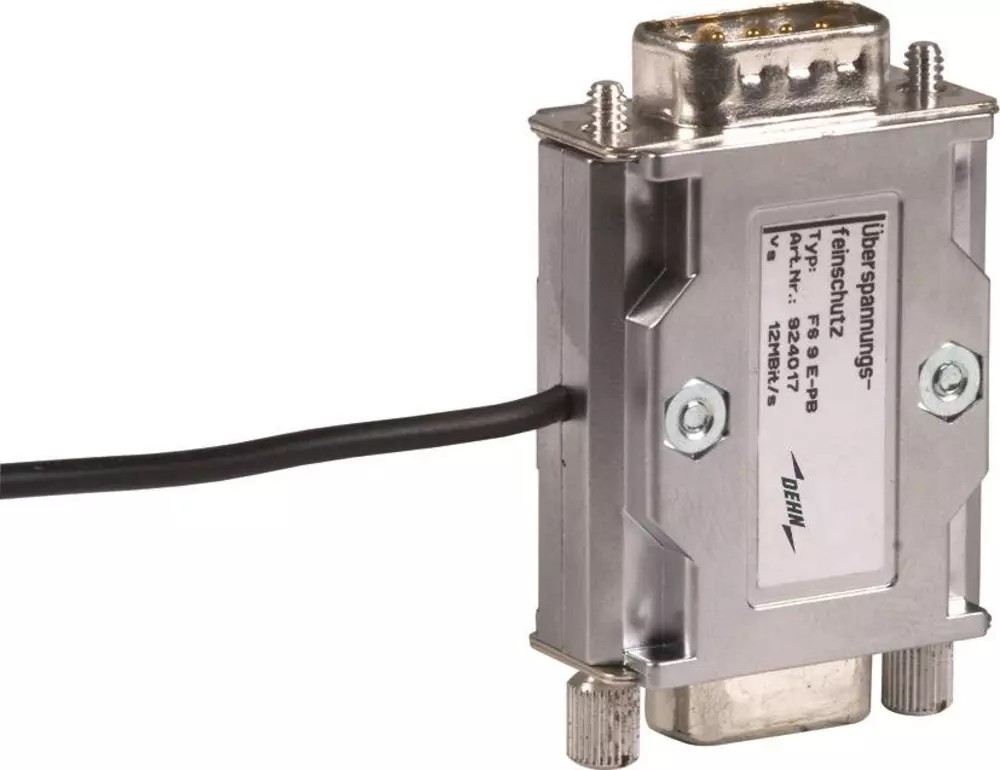

Svodič přepětí - propojovací adaptér - D-Sub9pol. Svodič přepětí v provedení D-SUB 9 chrání rozhraní Profibus DP. PIN 6 není pro potřeby programování chráněn.

• krytí IP40Ochrana proti vniknutí cizích pevných částic o průměru 1 mm a větších a před dotykem drátem; žádná ochrana proti vodě. Vhodné pro použití v interiérech domácností, v garážích, veřejných budovách, kancelářích a bytových domech.
• třída svodiče: type 4
• jmenovité napětí (UN): 6 V
• nejvyšší provozní napětí DC (UC): 7 V
• C1 jmenovitý impulzní proud (8/20 µs) žíla-žíla (In): 0,2 kA
• C1 jmenovitý impulzní proud (8/20 µs) žíla-signál. zem (In): 0,2 kA
• C1 jmenovitý impulzní proud (8/20 µs) signál. zem-zem (In): 0,4 kA
• C2 jmenovitý impulzní proud (8/20 µs) žíla-signál. zem (In): 0.2 kA
• ochranná úroveň žíla-žíla při In C1 (UP): ≤ 32 V
• ochranná úroveň žíla-signál. zem při In C1 (UP): ≤ 32 V
• ochranná úroveň signál. zem-zem při In C1 (UP): ≤ 25 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 25 V
• ochranná úroveň žíla-signál. zem při 1 kV/µs C3 (UP): ≤ 25 V
• ochranná úroveň signál. zem/zem při 1 kV/µs C3 (UP): ≤ 18 V
• mezní frekvence (FGzkratka pro FLAT GLASS - optika z rovného skla ): 90 MHz
• kapacita žíla-žíla (C): 25 pF
• kapacita žíla-signál. zem (C): 35 pF
• rozsah provozních teplot (TU): -40 až +80 °C

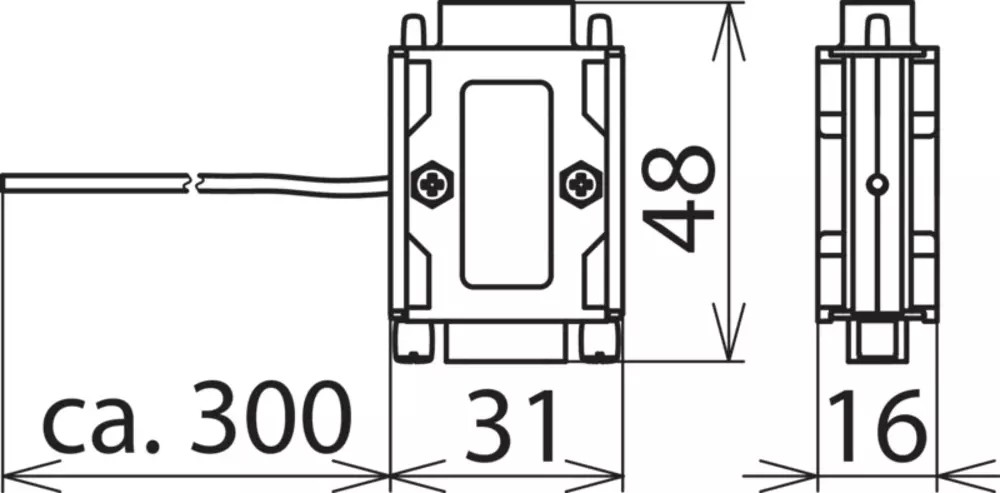

• montáž na: D-SUB 9 (2 závitové šrouby 4/40 UNC)
• připojení vstupu/výstupu D-SUB 9: zástrčka/D-SUB 9 zásuvka

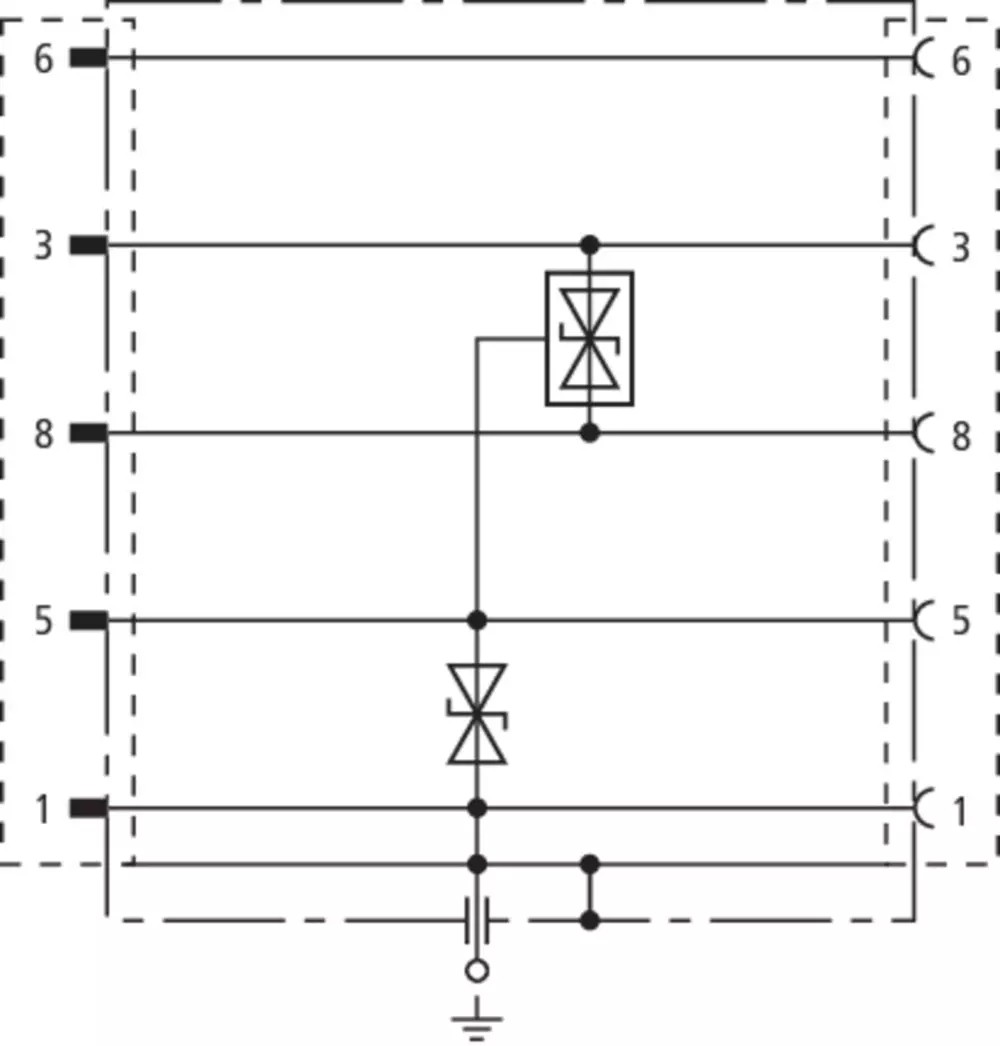

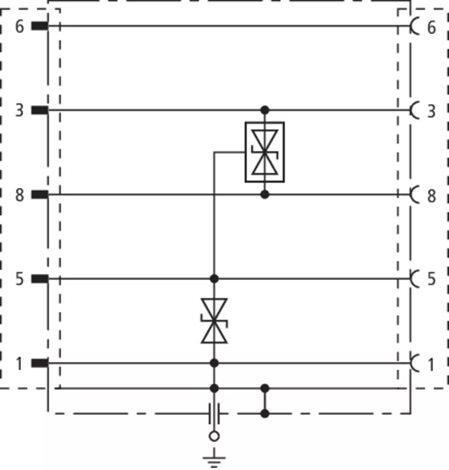

• zapojené piny žíly: 3/8, signál. zem: 5, zem: 1, 6: nezapojeno
• uzemnění přes: vyvedené uzemňovací vedení 0,75 mm2
• materiál těla přístroje: pokovená umělá hmota
• barva: stříbrná
• zkušební normy: IEC 61643-21/ČSN EN 61643-21
