Popis produktu

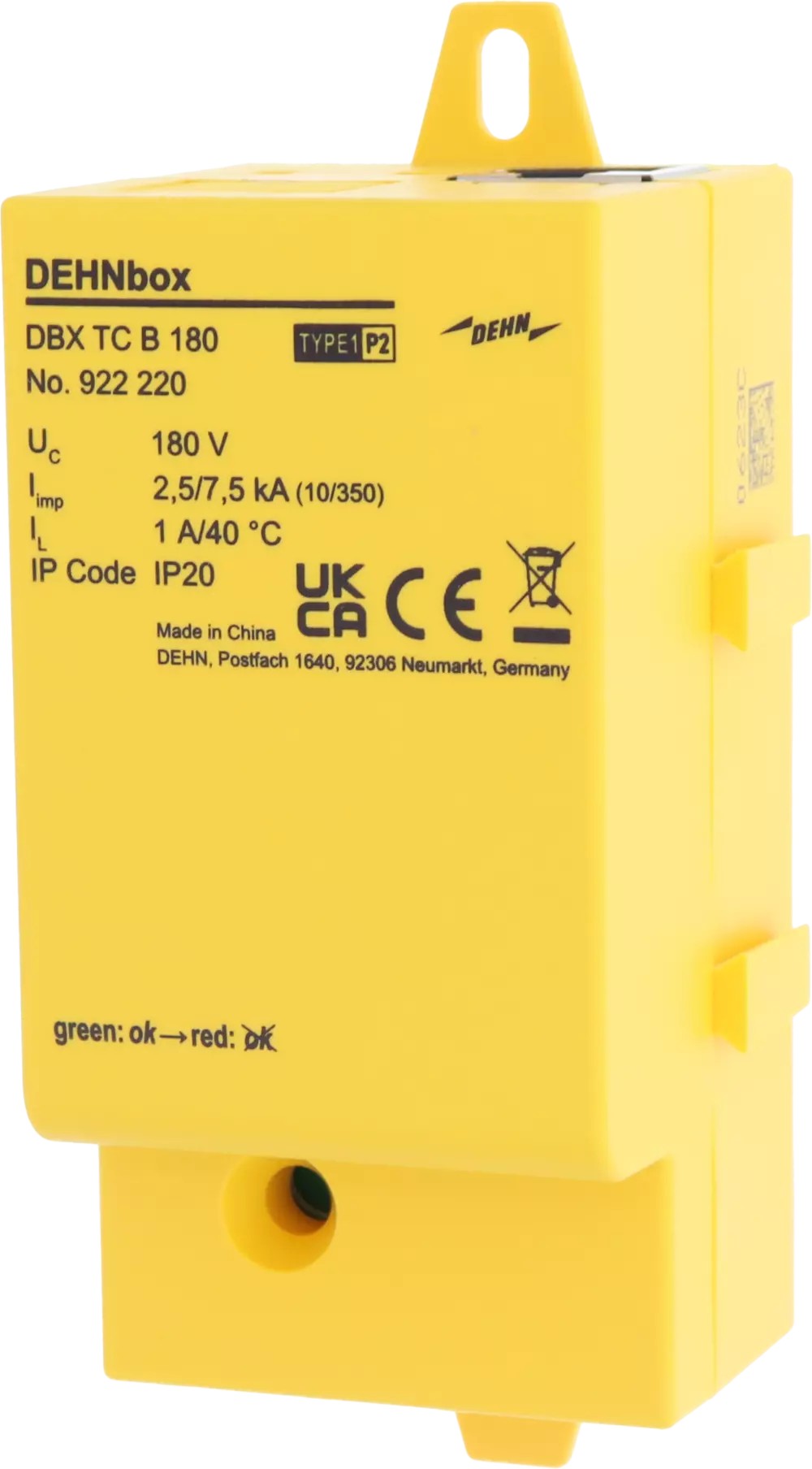

Svodič bleskových proudů DEHNbox DBX TC B 180. Kompaktní svodič bleskových proudů DEHNbox DBX TC B 180
Kompaktní svodiče je možno řadit vedle sebe. Třída svodiče Typ 1/P2, chrání jeden pár vedení, telekomunikačních rozhraní, pružinové svorky bez použití nářadí, integrované odlehčení tahu a ukazatel stavu.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• třída svodiče: T
• kategorie impulsu: D1, C1, C2, C3, B2
• jmenovité napětí (UN): 180 V
• nejvyšší provozní napětí DC (Uc): 180 V
• nejvyšší provozní napětí AC (Uc): 127 V
• nejvyšší provozní napětí DC Pa-Pa (PoE) (Uc): 57 V
• jmenovitý proud při 40 °C: 1 A
• D1 bleskový proud (10/350 µs) celkový (I_imp): 7,5 kA
• D1 bleskový proud (10/350 µs) / žíla (Iimp): 2,5 kA
• C2 jmenovitý impulzní proud (8/20 µs) žíla-žíla (In): 20 A
• C2 jmenovitý impulzní proud (8/20 µs)/žíla-zem (In): 10 kA
• ochranná úroveň žíla-žíla při In C2 (UP): ≤ 900 V
• ochranná úroveň žíla-zem při In C2 (UP): ≤ 650 V
• ochranná úroveň Pa-Pa při In C2 (PoE) (UP): ≤ 620 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 600 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 550 V
• mezní frekvence žíla - žíla (FGzkratka pro FLAT GLASS - optika z rovného skla ): 425 MHz
• kapacita žíla-žíla (C): ≤ 10 pF
• kapacita žíla-zem (C): ≤ 20 pF
• rozsah provozních teplot (TU): -25 °C ... +80 °C
• materiál: polyamid PA 6.6
• barva: žlutá
• zkušební normy: IEC 61643-21 / ČSN EN 61643-21
• průřez jednožilových připojovacích vodičů: 0,2 - 1,5 mm2
• průřez jemně slaněných připojovacích vodičů: 0,25 - 1,5 mm2
• připojovací průřez uzemňovací svorky: 0,08 - 4 mm2
