Popis produktu

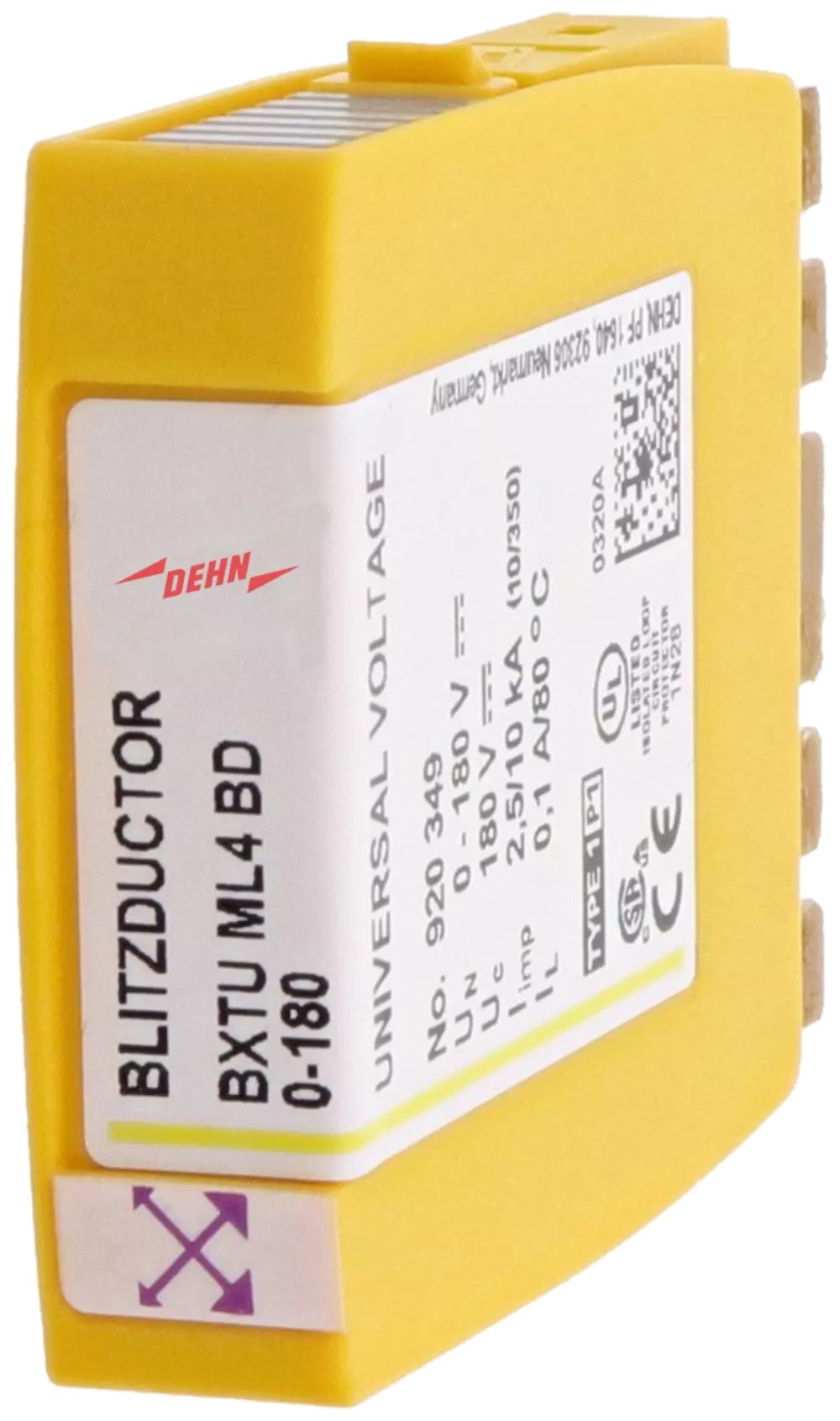

Blitzductor XTU ML4 BD 0-180. Prostorově úsporný modul kombinovaného svodiče s čipem LifeCheck chrání 2 páry žil symetrických rozhraní s galvanickým oddělením. Vedení mohou mít stejné nebo rozdílné provozní napětí. Svodič automaticky rozpozná nosné provozní napětí signálu a nastaví podle něj optimální ochrannou úroveň. Modul kombinovaného svodiče přepětí BLITZDUCTOR XTU BXTU ML4 BD 0-180. Kombinovaný ochranný modul svodiče přepětí - třída svodiče typ 1/P1 s technologií actiVsense pro automatické rozpoznání provozního napětí a optimální nastavení ochranné úrovně; zkoušený podle EN 61643-21 a energeticky zkoordinovaný podle IEC 61643-22 pro ochranu dvou párů žil pro symetrická rozhraní s galvanickým oddělením. S integrovanou technologií RFID-LifeCheck pro bezdotykovou kontrolu svodičů. Pro zasunutí do základního dílu BXT BAS/BSP BAS 4.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• kontrola svodiče: LifeCheck
• třída svodiče: type P1
• provozní napětí: 0 - 180 V
• frekvence provozního napětí: 0 - 400 Hz
• nejvyšší provozní napětí DC (U_C): 180 V
• nejvyšší provozní napětí AC (U_C): 127 V

• jmenovitý proud při 80 °C (I_L): 100 mA
• D1 bleskový proud (10/350 µs) celkový (I_imp): 10 kA
• D1 bleskový proud (10/350 µs)/žíla (I_imp): 2,5 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n): 20 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n): 10 kA
• ochranná úroveň žíla-žíla při I_imp D1 (U_P): viz graf, křivka C2
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P): viz graf, křivka C3
• ochranná úroveň žíla-žíla při I_imp D1 (U_p ): ≤ U_N + 53 V
• ochranná úroveň žíla-zem při C2 / C3 / D1 (U_P): ≤ 550 V
• sériová impedance/žíla: ≤ 10 ohmů; typicky 7,5 Ohm
• kapacita žíla-žíla (C): ≤ 80 pF
• kapacita žíla-zem (C): ≤ 16 pF
• provozní teplota: -40 až +80 °C
• zasunutí do: základního dílu BXT BAS/BSP BAS 4
• uzemnění přes: základní díl BXT BAS/BSP BAS 4
• materiál těla přístroje: polyamid PA 6.6
• barva: žlutá
• norma: IEC 61643-21/ČSN EN 61643-21
• certifikace: CSA, UL 497B, SIL
• klasifikace SIL: do SIL3
