Popis produktu

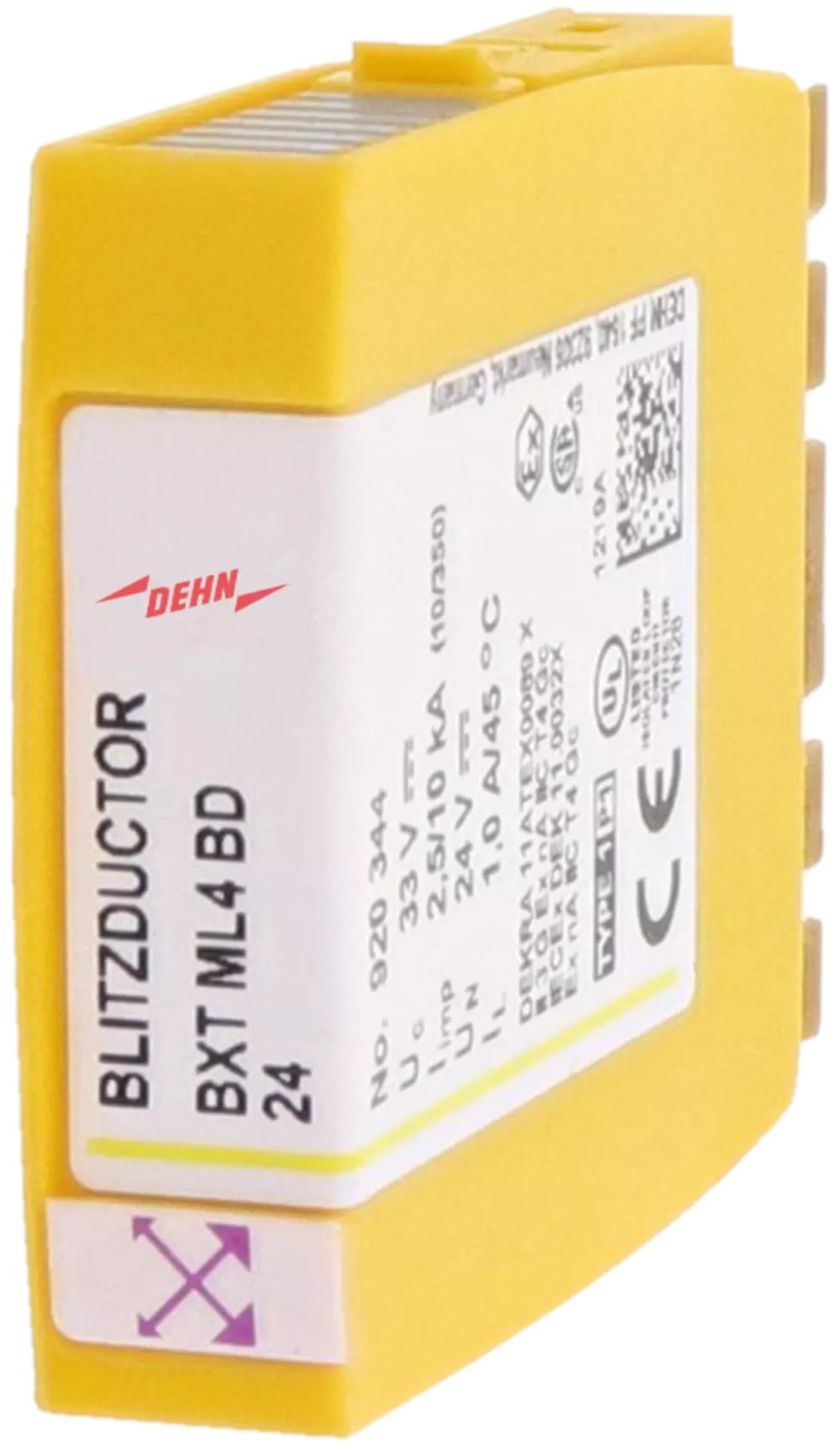

Blitzductor XT BXT ML4 BD 24. Prostorově úsporný modul kombinovaného svodiče s čipem LifeCheck chrání 2 páry žil neuzemněného symetrického rozhraní.LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

• kontrola svodiče: LifeCheck
• třída svodiče: type P1
• jmenovtié napětí: 24 V
• nejvyšší provozní napětí DC (U_C): 33 V
• nejvyšší provozní napětí AC (U_C): 23,3 V

• jmenovitý proud při 45 °C (I_L): 1 A
• D1 bleskový proud (10/350 µs) celkový (I_imp): 10 kA
• D1 bleskový proud (10/350 µs)/žíla (I_imp): 2,5 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n): 20 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n): 10 kA
• ochranná úroveň žíla-žíla při I_imp D1 (U_P): ≤ 52 V
• ochranná úroveň žíla-zem při I_imp D1 (U_P): ≤ 550 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P): ≤ 45 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P): ≤ 550 V
• sériová impedance/žíla: 1,0 Ohm
• mezní frekvence žíla-zem (f_G): 7,8 MHz
• kapacita žíla-žíla (C): ≤ 1 nF
• kapacita žíla-zem (C): ≤ 16 nF
• provozní teplota: -40 až +80 °C
• zasunutí do: základního dílu BXT BAS/BSP BAS 4
• uzemnění přes: základní díl BXT BAS/BSP BAS 4
• materiál těla přístroje: polyamid PA 6.6
• barva: žlutá
• norma: IEC 61643-21/ČSN EN 61643-21
• certifikace: CSA, UL 497B, ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
• klasifikace SIL: do SIL3
• certifikace ATEX:  DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
• certifikace IECEx: DEK 11.0032X: Ex nA IIC T4 Gc
• certifikace CSA & USA Hazloc (1): 2516389: Class I Div. 2 GP A, B, C, D T4
• certifikace CSA & USA Hazloc (2): 2516389: Class I Zone 2, AEx nA IIC T4
• certifikace Číny: CCC No. 2021312304001155
