Popis produktu

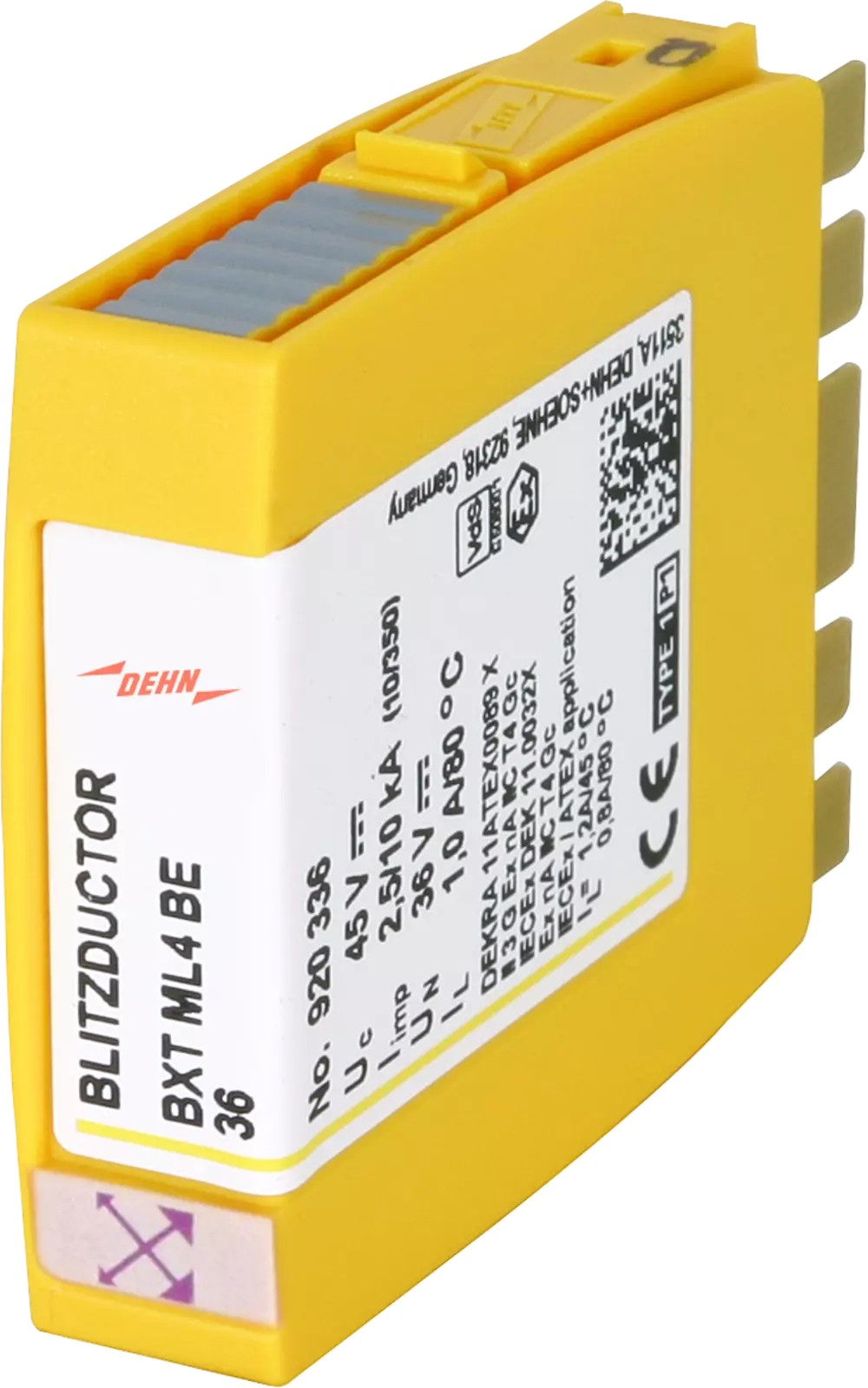

Kombinovaný svodič přepětí - modul BLITZDUCTOR XT pro 4 samostatné vodiče. Prostorově úsporný modul kombinovaného svodiče s čipem LifeCheck chrání 4 samostatné žíly se společným vztažným potenciálem a nesymetrická rozhraní. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

• kontrola svodiče: LifeCheck
• třída svodiče: type 1 P1
• jmenovité napětí: 36 V
• nejvyšší provozní napětí DC (U_C): 45 V
• nejvyšší provozní napětí AC (U_C): 31 V

• jmenovitý proud při 45 °C (I_L): 1,8 A
• D1 bleskový proud (10/350 µs) celkový (I_imp): 10 kA
• D1 bleskový proud (10/350 µs)/žíla (I_imp): 2,5 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (I_n): 20 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (I_n): 10 kA
• ochranná úroveň žíla-žíla při I_imp D1 (U_P): ≤ 140 V
• ochranná úroveň žíla-zem při I_imp D1 (U_P): ≤ 85 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (U_P): ≤ 112 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (U_P): ≤ 56 V
• sériová impedance/žíla: 0,43 Ohm
• mezní frekvence žíla-zem (f_G): 3,8 MHz
• kapacita žíla-žíla (C): ≤ 0,8 nF
• kapacita žíla-zem (C): ≤ 1,6 nF
• provozní teplota: -40 až +80 °C
• zasunutí do: základního dílu BXT BAS/BSP BAS 4
• uzemnění přes: základní díl BXT BAS/BSP BAS 4
• materiál těla přístroje: polyamid PA 6.6
• barva: žlutá
• norma: IEC 61643-21/ ČSN EN 61643-21
• certifikace: CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
• klasifikace SIL: do SIL3
• certifikace ATEX:  DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
• certifikace IECEx: DEK 11.0032X: Ex nA IIC T4 Gc
• certifikace CSA & USA Hazloc (1): 2516389: Class I Div. 2 GP A, B, C, D T4
• certifikace CSA & USA Hazloc (2): 2516389: Class I Zone 2, AEx nA IIC T4
• certifikace Číny: CCC No. 2021312304001155
