Popis produktu

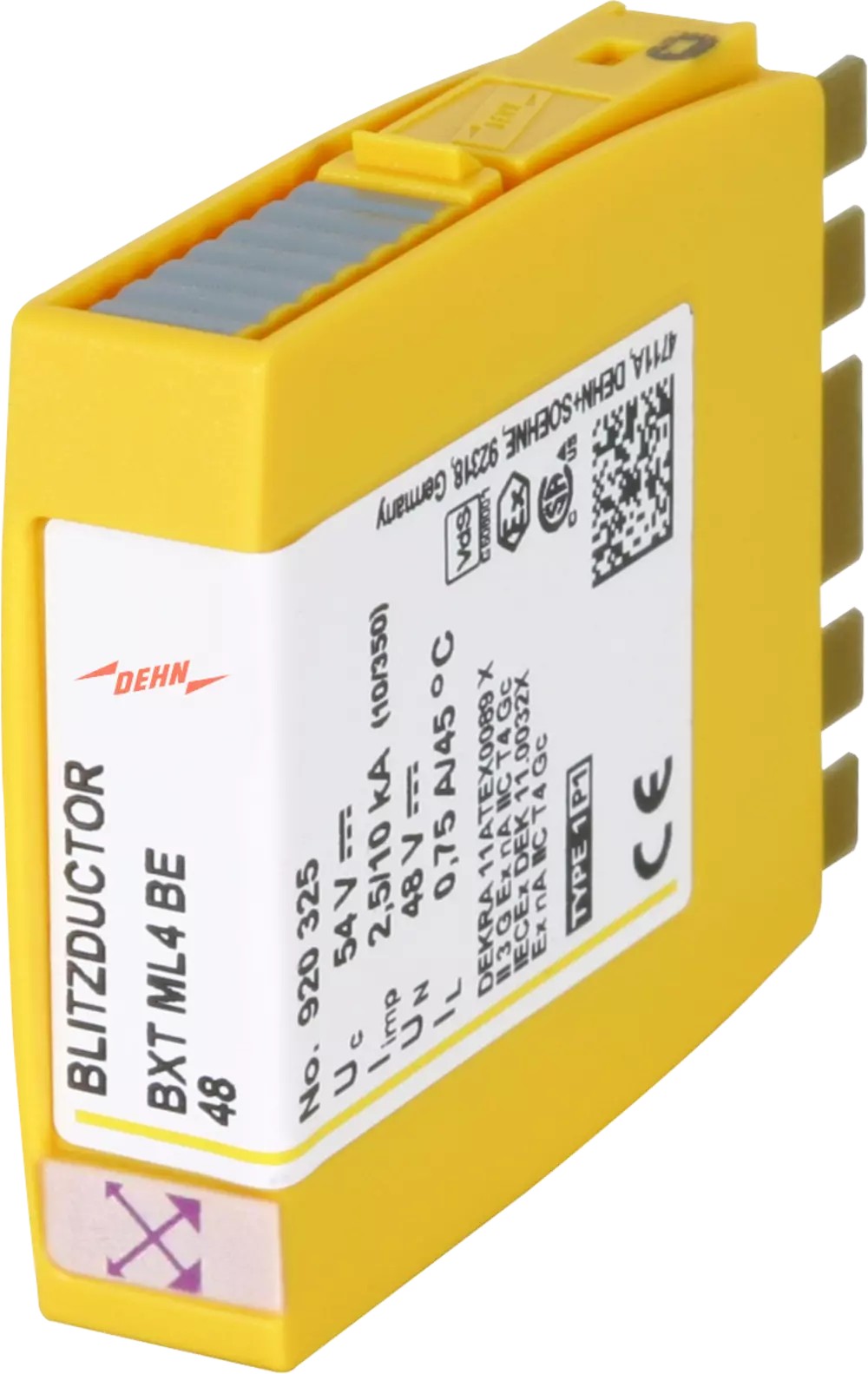

Blitzductor XT BXT ML4 BE 48. Prostorově úsporný modul kombinovaného svodiče s čipem LifeCheck, chránící 4 samostatné žíly se společným vztažným potenciálem a nesymetrická rozhraní. LifeCheck zaznamenává tepelné či elektrické přetížení svodiče, po čemž je třeba svodič vyměnit. Kontrola se provádí bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

• krytí (zasunutý modul): IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• kontrola svodiče: LifeCheck
• třída svodiče: M
• jmenovité napětí (UN): 48 V
• nejvyšší provozní napětí DC (UC): 54 V
• nejvyšší provozní napětí AC (UC): 38,1 V
• jmenovitý proud při 45 °C (IL): 0,75 A
• D1 bleskový proud (10/350 µs) celkový (Iimp): 10 kA
• D1 bleskový proud (10/350 µs)/žíla (Iimp): 2,5 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (In): 20 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (In): 10 kA
• ochranná úroveň žíla-žíla při Iimp D1 (UP): ≤ 160 V
• ochranná úroveň žíla-zem při Iimp D1 (UP): ≤ 95 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 140 V V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 70 V
• sériová impedance/ žíla: 1,8 Ohm
• mezní frekvence žíla-zem (FGzkratka pro FLAT GLASS - optika z rovného skla ): 8,7 MHz
• kapacita žíla-žíla (C): ≤ 0,35 nF
• kapacita žíla-zem (C): ≤ 0,7 nF
• rozsah provozních teplot (TU): -40 až  +80 °C
• zasunutí do: základního dílu BXT BAS/BSP BAS 4
• uzemnění přes: základní díl BXT BAS/BSP BAS 4
• materiál těla přístroje: polyamid PA 6.6
• barva: žlutá
• zkušební normy: IEC 61643-21/ČSN EN 61643-21
• certifikace: CSA, UL 497B, ATEX, IECEx, CSA & USA Hazloc, SIL
• klasifikace SIL: do SIL3 *)
• certifikace ATEX DEKRA 11ATEX0089 X: II 3 G Ex nA IIC T4 Gc
• certifikace IECEx DEK 11.0032X: Ex nA IIC T4 Gc
• certifikace CSA & USA Hazloc (1): 2516389: Class I Div. 2 GP A, B, C, D T4
• certifikace CSA & USA Hazloc (2): 2516389: Class I Zone 2, AEx nA IIC T4
• certifikace Číny CCC: No. 2021312304001155
