Popis produktu

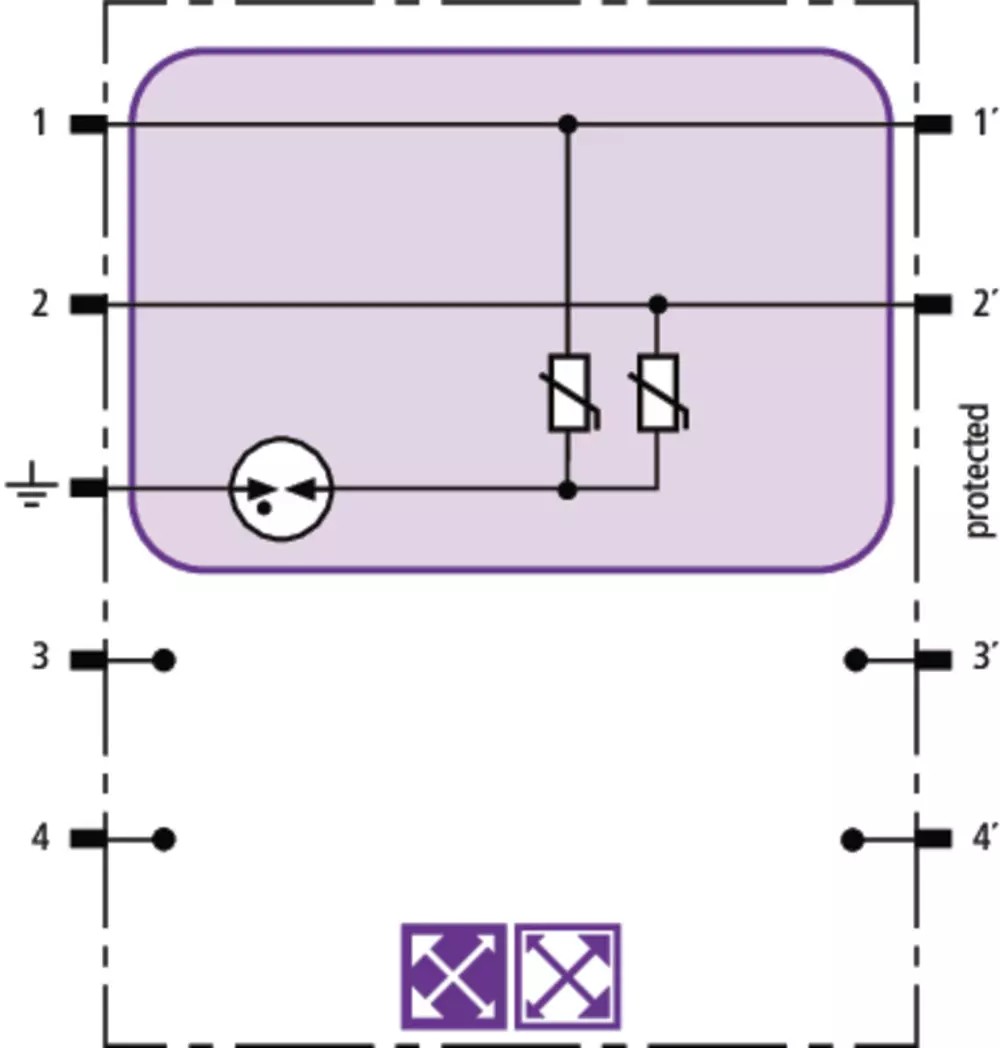

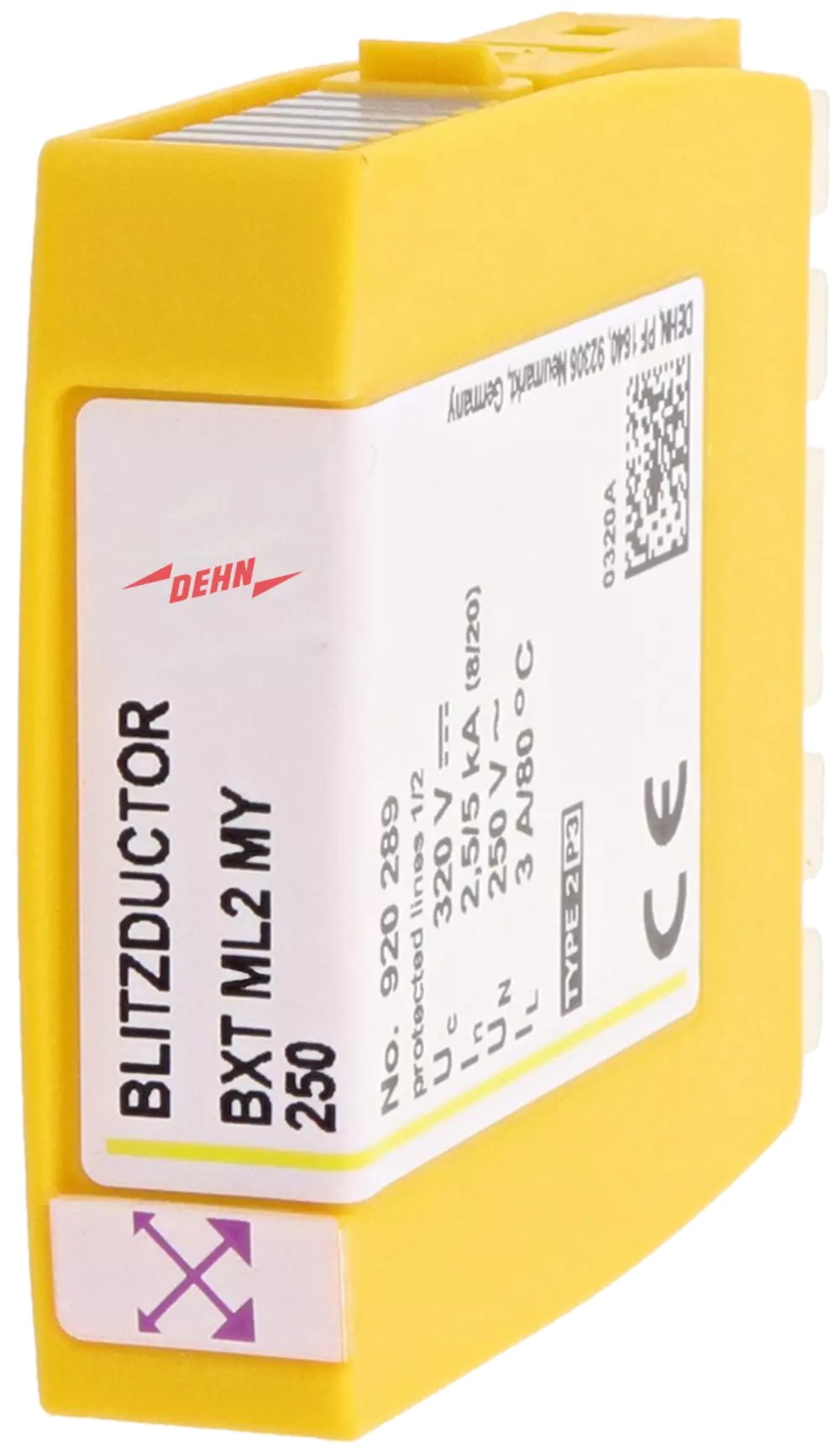

Svodič přepětí - modul BLITZDUCTOR XT. Prostorově úsporný modul svodiče přepětí s čipem LifeCheck chrání 2 žíly vícevodičových rozhraní až do 250 V AC. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

• krytí (zasunutý modul) IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• třída svodiče: typ 2 P3
• jmenovité napětí (UN): 250 V
• nejvyšší provozní napětí DC žíla-žíla (U_C): 620 V
• nejvyšší provozní napětí DC žíla-zem (U_C: 320 V
• nejvyšší provozní napětí AC žíla-žíla (U_C): 500 V
• nejvyšší provozní napětí AC žíla-zem (U_C): 250 V
• jmenovitý proud (IL): 3 A
• bleskový proud (10/350 µs) celkový: 0,6 kA
• bleskový proud (10/350 µs)/žíla: 0,3 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (In): 5 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (In): 2,5 kA
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 1100 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 1200 V
• mezní frekvence žíla-žíla (FGzkratka pro FLAT GLASS - optika z rovného skla ): 20 MHz
• rozsah provozních teplot (TU): -40 až +80 °C
• zasunutí do (do IL = 3 A): základní díl BXT BAS
• zasunutí do (do IL = 5 A): základní díl BSP BAS 4
• uzemnění přes základní díl: BXT BAS/BSP BAS 4
• materiál těla přístroje: polyamid PA 6.6
• barva: žlutá
• zkušební normy: IEC 61643-21/ČSN EN 61643-21
• certifikace: SIL
• klasifikace SIL: do SIL3
• nejvyšší svodový impulzní proud (8/20 µs) [1/2 - zem], [1+2 - zem] (Imax): 20 kA
• ochranná úroveň žíla-zem při 1 kV/µs C3 po zatížení Imax (UP ): < 600 V
