Popis produktu

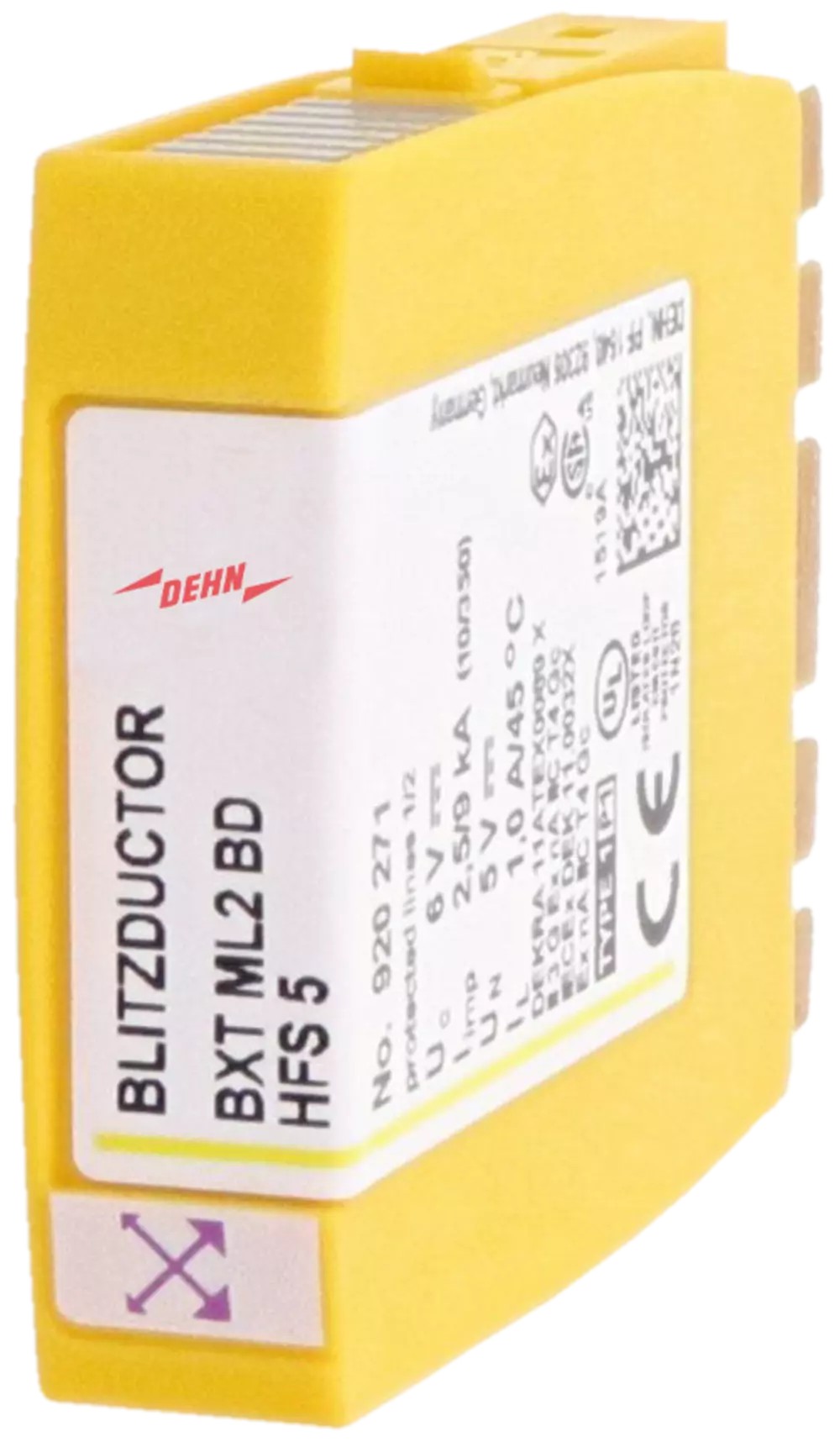

Kombinovaný svodič přepětí - modul BLITZDUCTOR XT. Prostorově úsporný modul kombinovaného svodiče s čipem LifeCheck chrání 1 pár žil vysokofrekvenčních Bus - systémů nebo videosignálu s galvanickým oddělením, s možností volby přímého nebo nepřímého uzemnění stínění. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

• krytí (zasunutý modul) IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• třída svodiče: typ 1 P1
• jmenovité napětí (UN): 5 V
• nejvyšší provozní napětí DC žíla-žíla (U_C): 6 V
• nejvyšší provozní napětí DC žíla-zem (U_C: 4,2 V
• D1 bleskový proud (10/350 µs) celkový (I_imp): 9 kA
• D1 bleskový proud (10/350 µs)/žíla (I_imp): 2,5 kA
• jmenovitý proud při 45 °C (I_L): 1 A
• bleskový proud (10/350 µs) celkový: 0,6 kA
• bleskový proud (10/350 µs)/žíla: 0,3 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (In): 20 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (In): 10 kA
• ochranná úroveň žíla-žíla při I_imp D1 (U_P): ≤ 25 V
• ochranná úroveň žíla-zem při I_imp D1 (U_P): ≤ 550 V
• mezní frekvence žíla-žíla (FGzkratka pro FLAT GLASS - optika z rovného skla ): 100 MHz
• rozsah provozních teplot (TU): -40 až +80 °C
• kapacita žíla-žíla (C): ≤ 25 pF
• kapacita žíla-zem (C): ≤ 25 pF

• zasunutí do (do IL = 3 A): základní díl BXT BAS
• zasunutí do (do IL = 5 A): základní díl BSP BAS 4
• uzemnění přes základní díl: BXT BAS/BSP BAS 4
• materiál těla přístroje: polyamid PA 6.6
• barva: žlutá
• zkušební normy: IEC 61643-21/ČSN EN 61643-21
• certifikace: SIL
• klasifikace SIL: do SIL3
