Popis produktu

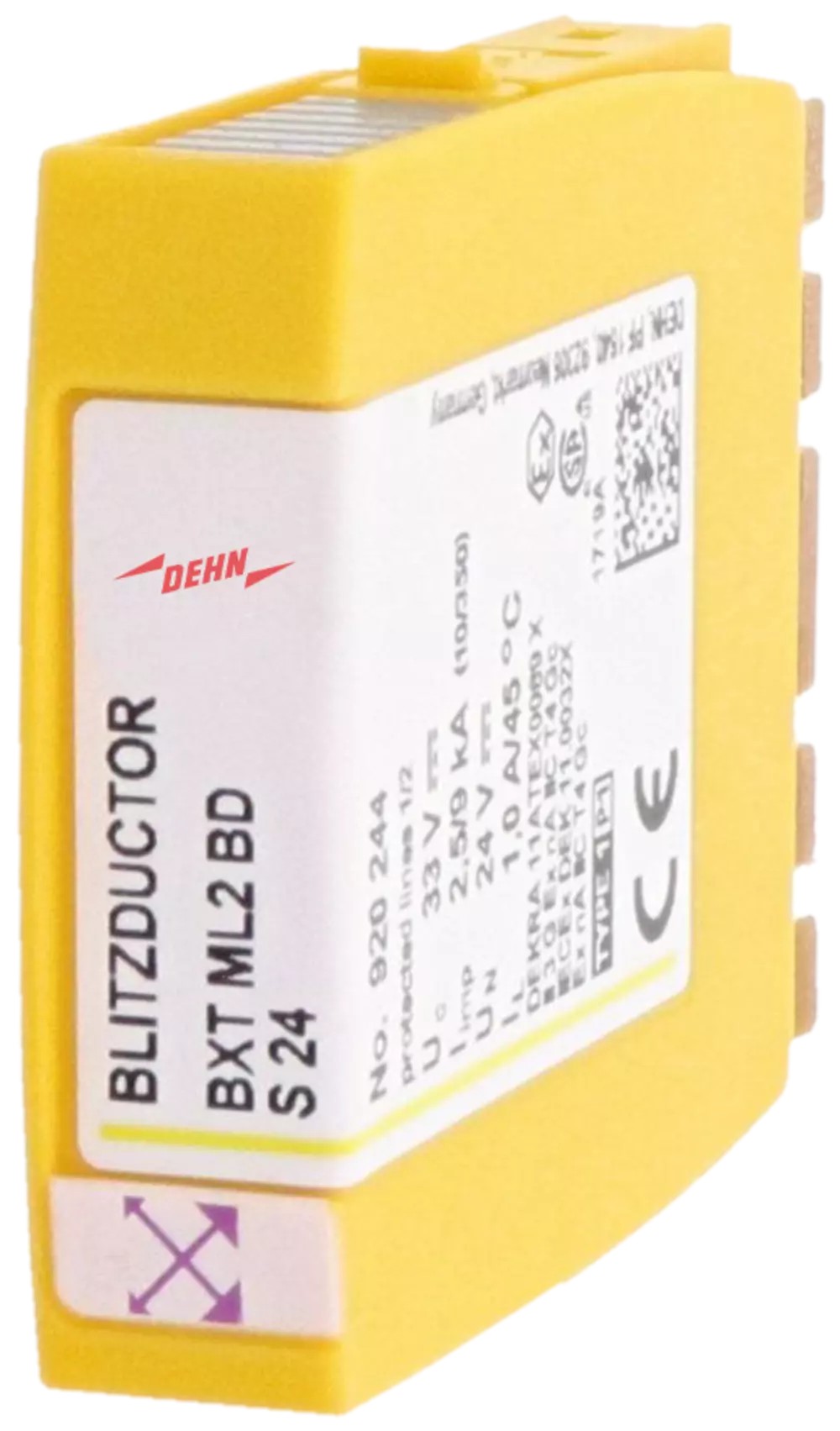

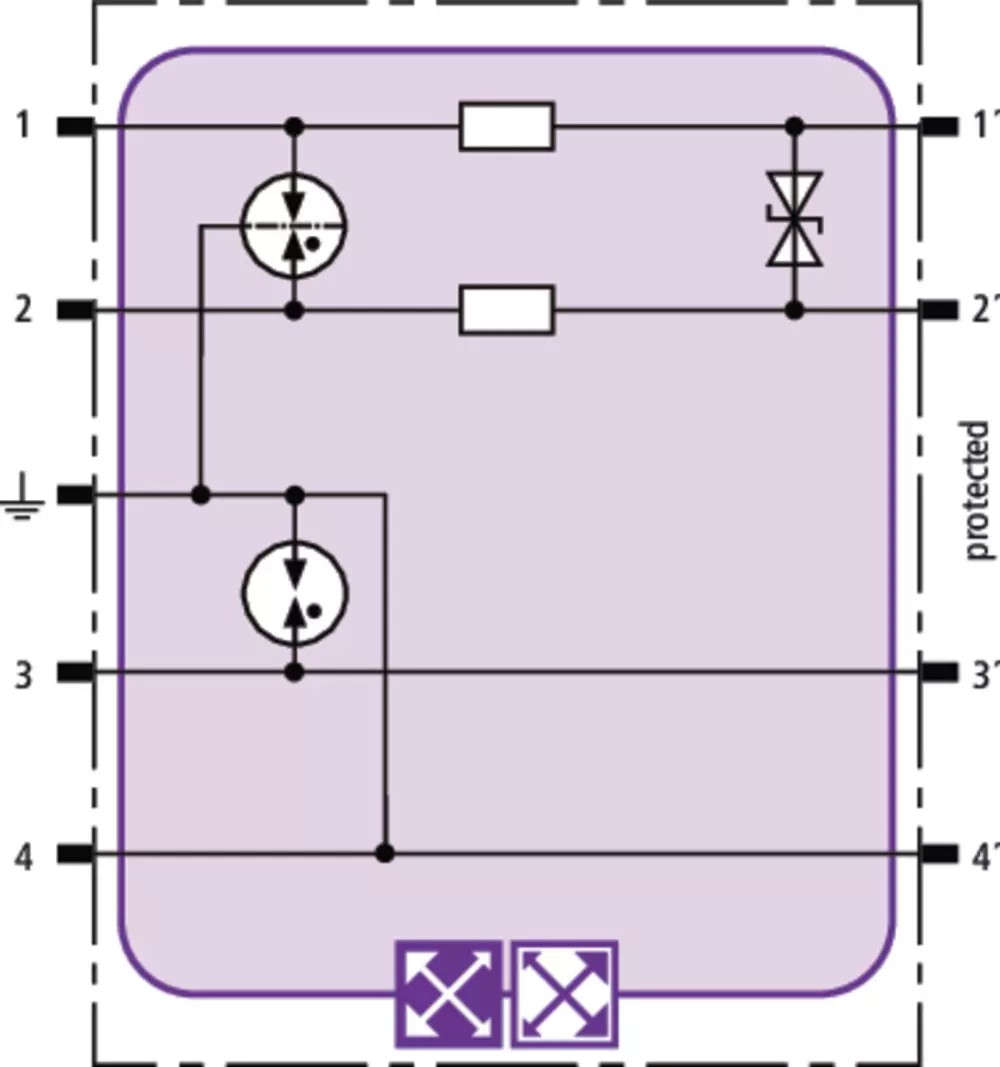

Kombinovaný svodič přepětí - modul BLITZDUCTOR XT. Prostorově úsporný modul kombinovaného svodiče s čipem LifeCheck chrání 1 pár žil neuzemněného symetrického rozhraní, s možností volby přímého nebo nepřímého uzemnění stínění. LifeCheck zaznamenává tepelné nebo elektrické přetížení svodiče, po kterém je třeba svodič vyměnit. Kontrola je prováděna bezdotykově prostřednictvím přístrojů DEHNrecord LC / SCM / MCM.

• krytí (zasunutý modul) IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• třída svodiče: typ 1 P1
• jmenovité napětí (UN): 24 V
• nejvyšší provozní napětí DC (U_C): 33 V
• nejvyšší provozní napětí AC (U_C: 23,3 V
• jmenovitý proud při 45 °C (I_L): 1 A
• D1 bleskový proud (10/350 µs) celkový (I_imp): 9 kA
• D1 bleskový proud (10/350 µs)/žíla (I_imp): 2,5 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (In): 20 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (In): 10 kA
• ochranná úroveň žíla-žíla při I_imp D1 (U_P): ≤ 52 V
• ochranná úroveň žíla-zem při I_imp D1 (U_P): ≤ 550 V

• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 45 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 550 V
• mezní frekvence žíla-žíla (FGzkratka pro FLAT GLASS - optika z rovného skla ): 7,8 MHz
• sériová impedance/žíla: 1 Ohm
• rozsah provozních teplot (TU): -40 až +80 °C
• zasunutí do: základní díl BSP BAS 4
• uzemnění přes základní díl: BXT BAS/BSP BAS 4
• materiál těla přístroje: polyamid PA 6.6
• barva: žlutá
• zkušební normy: IEC 61643-21/ČSN EN 61643-21
• certifikace: SIL
• klasifikace SIL: do SIL3
