Popis produktu

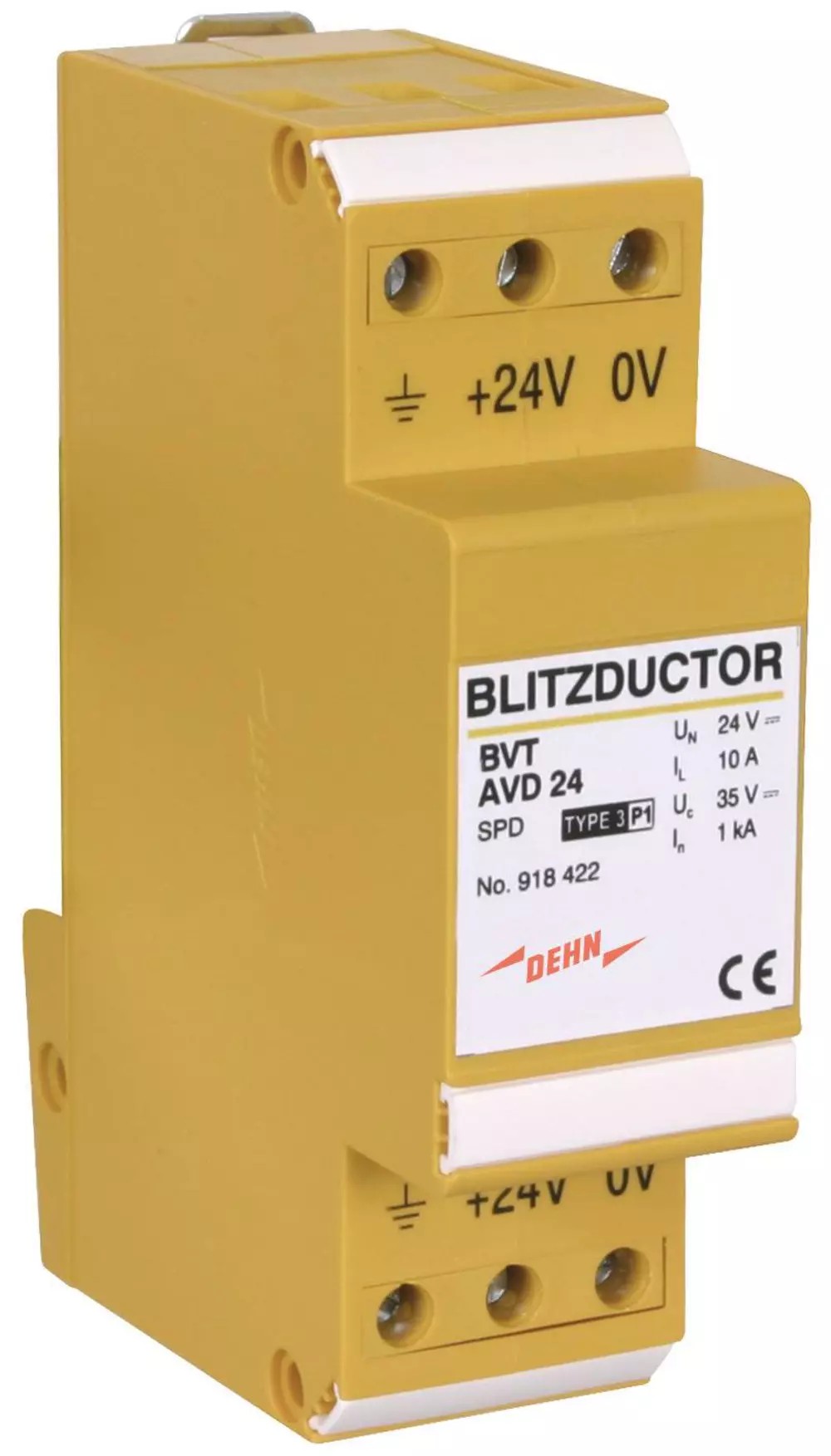

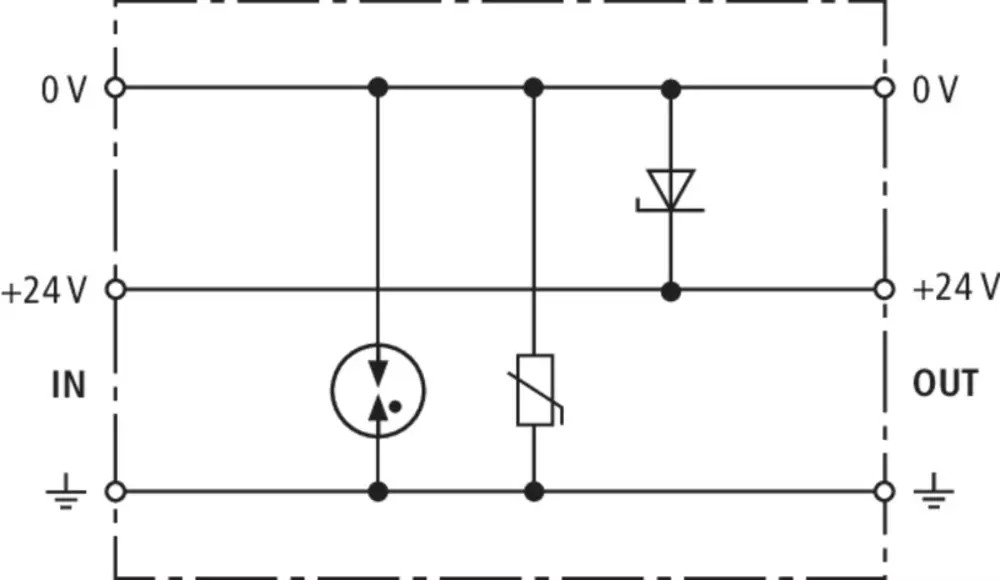

Kombinovaný svodič přepětí BLITZDUCTOR VT. Svodič přepětí s vylepšenou ochrannou úrovní pro EMC ochranu zařízení napájených stejnosměrným proudem. Přístroj je optimalizován pro ochranu řídicích jednotek Siemens. Vzhledem k instalaci unipolárních diod je třeba dbát na dodržení správné polarity provozního napětí.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• třída svodiče: W
• jemnovité napětí DC (UN): 24 V
• nejvyšší provozní napětí DC (UC): 35 V
• jmenovitý proud při 80 °C (IL): 10 A
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (In): 1 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (In): 2 kA
• chranná úroveň žíla-žíla při In C2 (UP): ≤ 70 V
• ochranná úroveň žíla-zem při In C2 (UP): ≤ 500 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 50 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 450 V
• kapacita žíla-žíla (C): ≤ 7 nF
• kapacita žíla-zem (C): ≤ 1,5 nF
• rozsah provozních teplot (TU): -40 až +80 °C

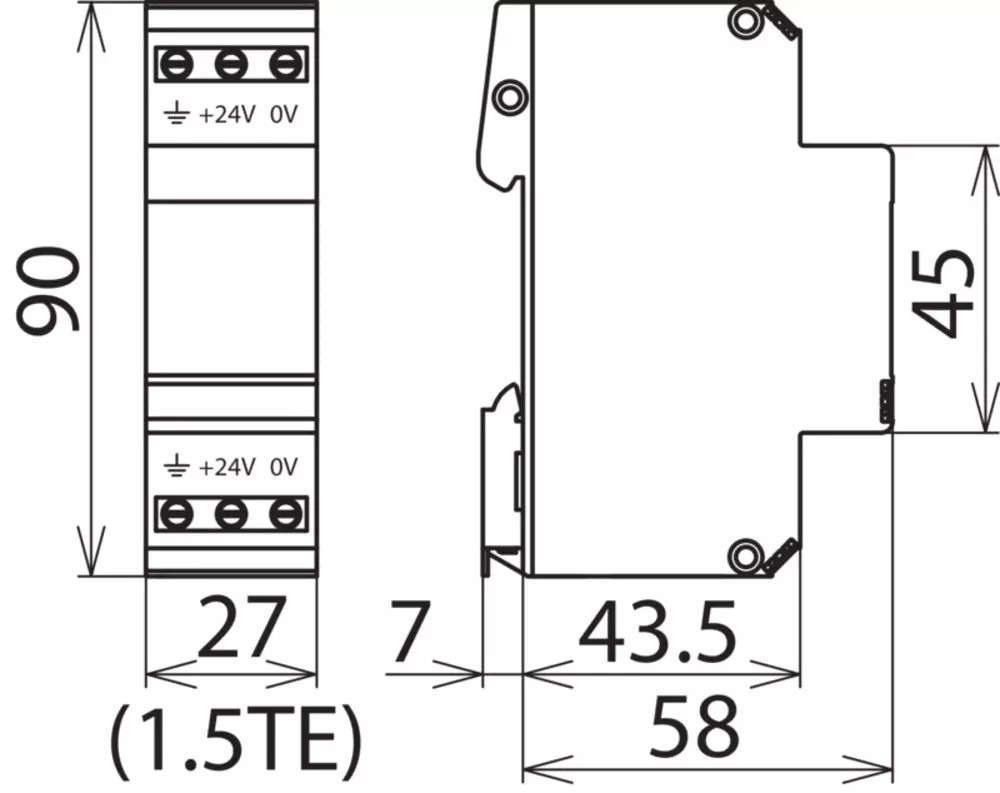

• montáž na: 35 mm instalační lištu TS 35 podle ČSN EN 60715
• připojení vstupu/výstupu: šroub/šroub
• průřez jednožilových připojovacích vodičů: 0,5 - 6,0 mm2
• průřez jemně slaněných připojovacích vodičů: 0,5 - 4,0 mm2
• utahovací moment (připojovací svorky): 0,8 nm
• uzemnění přes: šroubovou svorku
• materiál těla: přístroje termoplast, UL 94 V-0
• barva: žlutá
• zkušební normy: IEC 61643-21/ČSN EN 61643-21
