Popis produktu

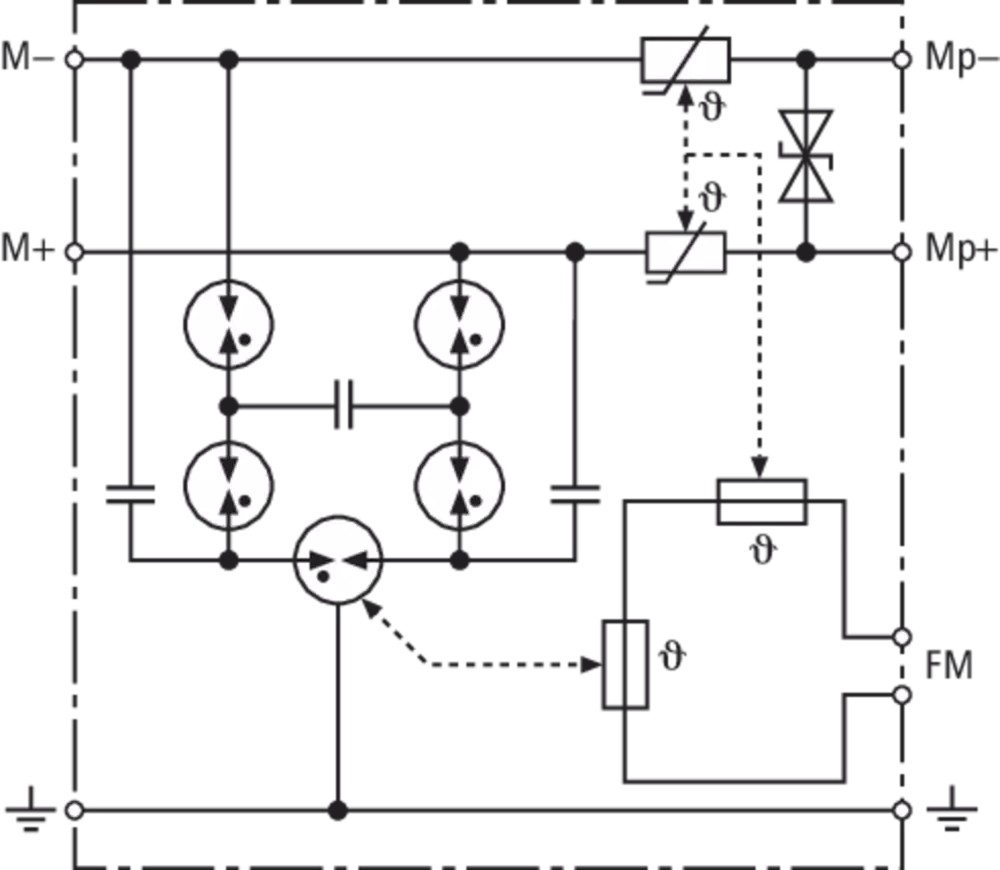

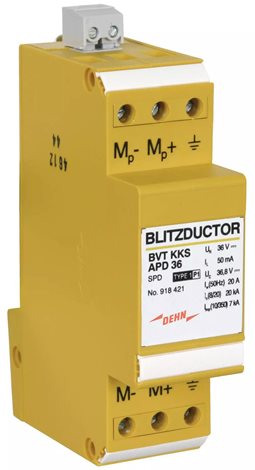

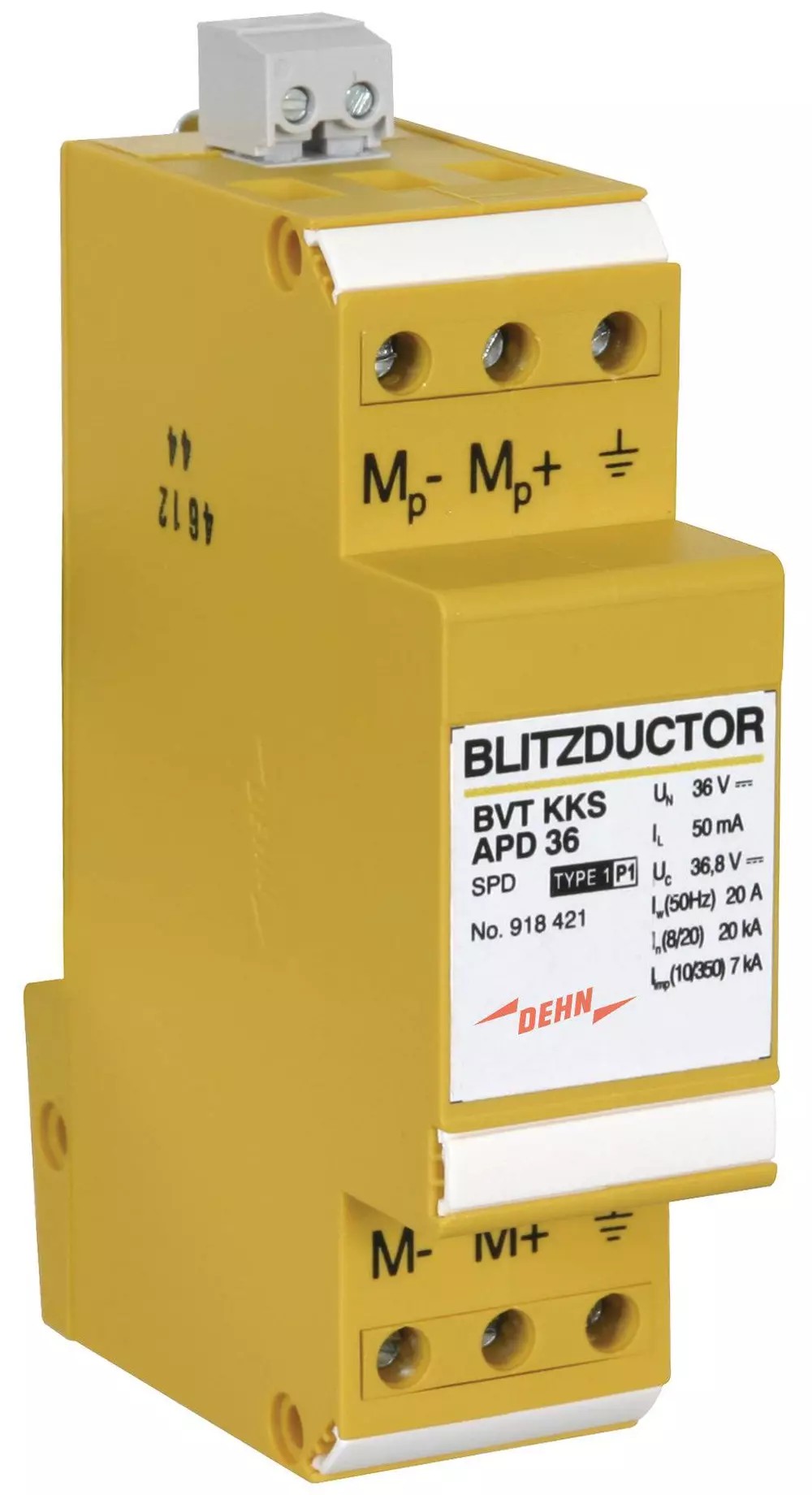

Kombinovaný svodič přepětí BLITZDUCTOR VT. Energeticky zkoordinovaný kombinovaný svodič chrání obvody měření napětí (žlutá barva barva). Zásuvný kontakt dálkové signalizace (rozepínací) slouží jako ukazatel přetížení (tepelné přetížení chráněných cest). Doporučená instalace do oceloplechových rozváděčů. Díky kapacitnímu řízení je dosaženo nízkého impulzního zapalovacího napětí.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• třída svodiče: type 1 P1
• jmenovité napětí (UN): 36 V
• nejvyšší provozní napětí DC (UC): 36,8 V
• jmenovitý proud při (IL): 0,05 A
• D1 bleskový proud (10/350 µs)/žíla (I_imp): 3,5 kA
• D1 bleskový proud (10/350 µs) celkový (I_imp): 7 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (In): 20 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (In): 40 kA
• chranná úroveň žíla-žíla při In C2 (UP): ≤ 65 V
• ochranná úroveň žíla-zem při In C2 (UP): ≤ 800 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 48 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 600 V
• kapacita žíla-žíla (C): ≤ 1 nF
• kapacita žíla-zem (C): ≤ 10 nF
• rozsah provozních teplot (TU): -40 až +80 °C

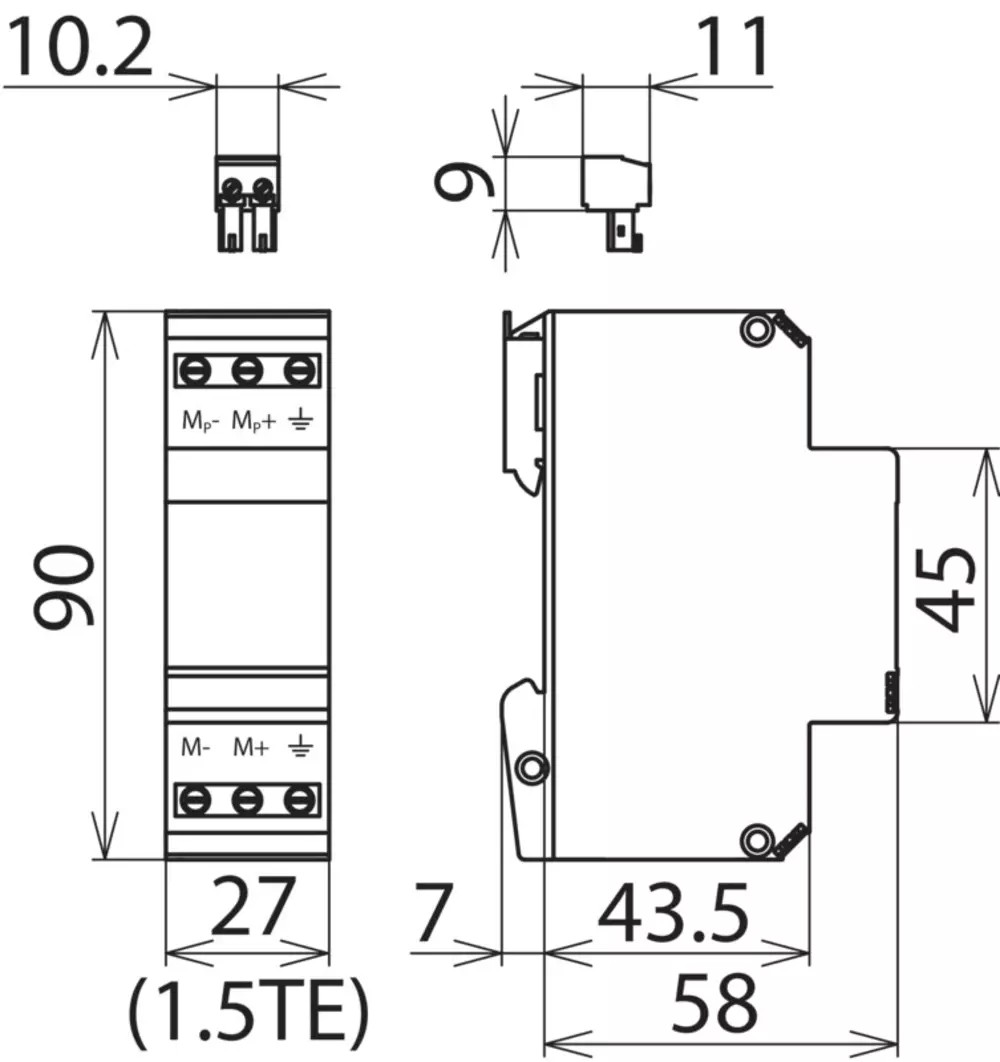

• montáž na: 35 mm instalační lištu TS 35 podle ČSN EN 60715
• připojení vstupu/výstupu: šroub/šroub
• průřez jednožilových připojovacích vodičů: 0,5 - 6,0 mm2
• průřez jemně slaněných připojovacích vodičů: 0,5 - 4,0 mm2
• utahovací moment (připojovací svorky): 0,8 nm
• uzemnění přes: šroubovou svorku
• materiál těla: přístroje termoplast, UL 94 V-0
• barva: žlutá
• zkušební normy: IEC 61643-21/ČSN EN 61643-21
• spínací výkon DC: 250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
• spínací výkon AC: 250 V / 0,5 A
• průřez vodičů pro vsoeky dálkové signalizace: max. 1,5 mm2
• konktakt dálkové signalizace / typ kontaktu: rozepínací
