Popis produktu

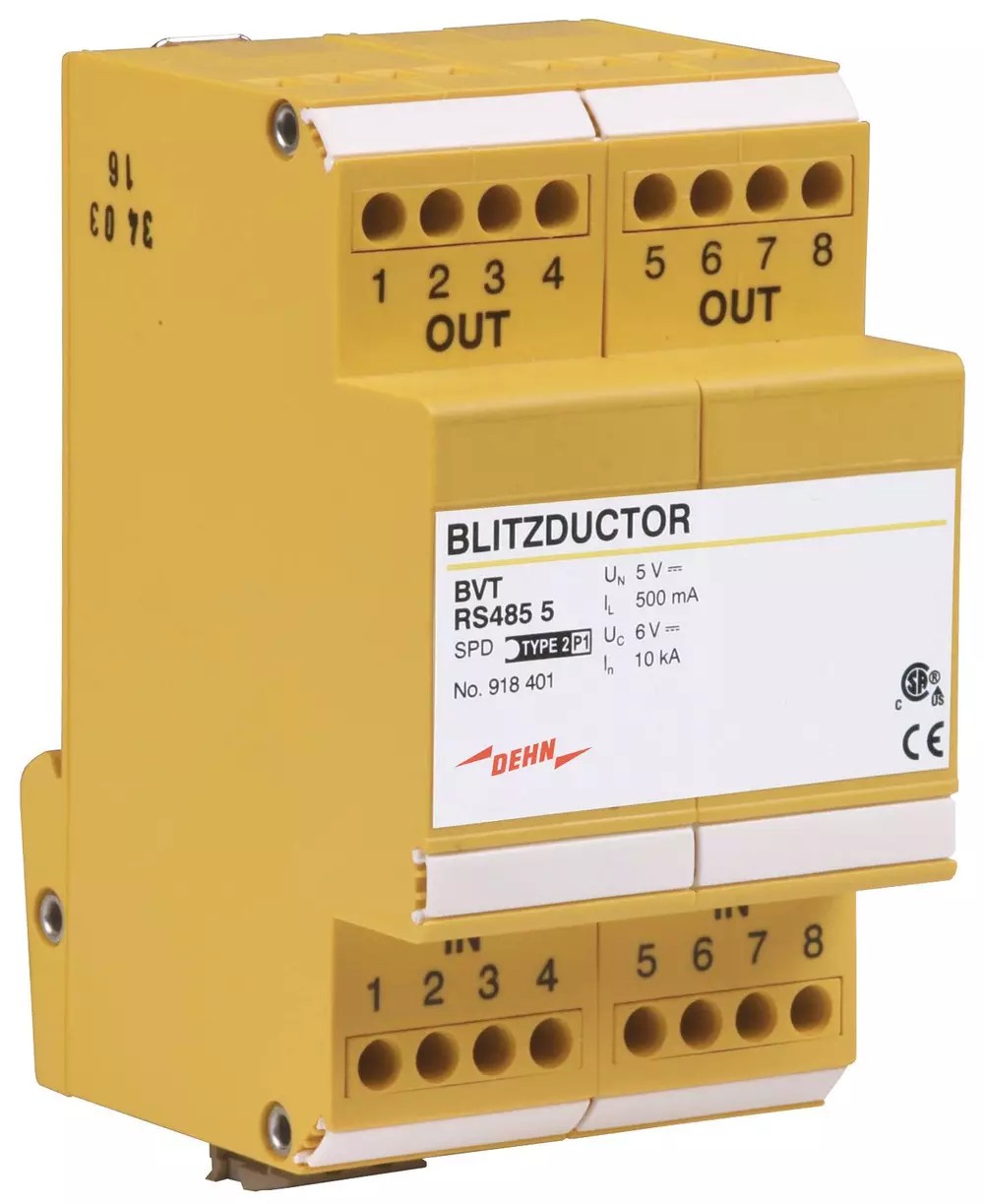

Svodič přepětí BLITZDUCTOR VT. Svodič přepětí s širokým využitím, např. pro čtyřvodičová symetrická rozhraní RS485/422 nebo teplotní čidla. Možnost přímého nebo nepřímého uzemnění stínění a s připojením signálové země.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• třída svodiče: type 2 P1
• jmenovité napětí DC (UN): 5 V
• nejvyšší provozní napětí DC (UC): 6 V
• jmenovitý proud (IL): 0,5 A
• D1 bleskový proud (10/350 µs)/žíla (Iimp): 0,8 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla (In): 10 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový (In): 10 kA
• ochranná úroveň žíla-žíla při In C2 (UP): ≤ 20 V
• ochranná úroveň žíla-zem při In C2 (UP): ≤ 700 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 8,5 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 600 V
• sériová impedance/žíla: 1,8 ohmu
• mezní frekvence žíla-žíla (FGzkratka pro FLAT GLASS - optika z rovného skla ): 1,7 MHz
• kapacita žíla-žíla (C): ≤ 5 pF
• rozsah provozních teplot (TU): -40 až +80 °C
• montáž na: 35 mm instalační lištu TS 35 podle ČSN EN 60715
• připojení vstupu/výstupu: RJ45 nebo svorky/RJ45 nebo svorky
• zapojené piny: 4/5
• průřez jednožilových připojovacích vodičů: 0,08 - 2,5 mm2
• průřez jemně slaněných připojovacích vodičů: 0,08 - 2,5 mm2
• utahovací moment: 0,5 nm
• uzemnění přes: šroubovou svorku
• materiál těla přístroje: termoplast, UL 94 V-0
• barva: žlutá
• zkušební normy: IEC 61643-21/ČSN EN 61643-21
• certifikace: CSA
