Popis produktu

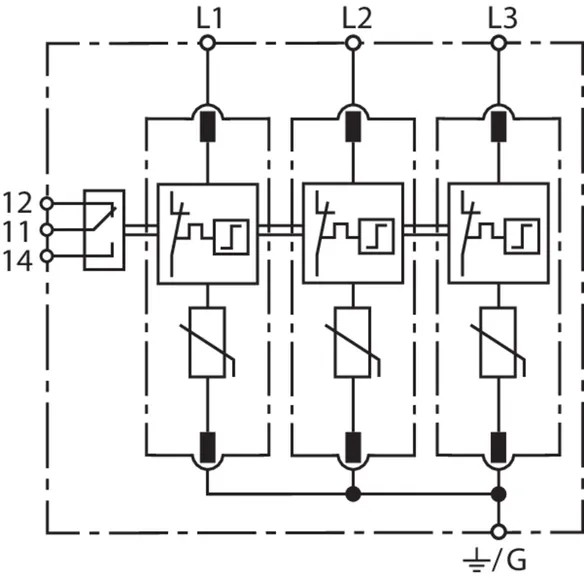

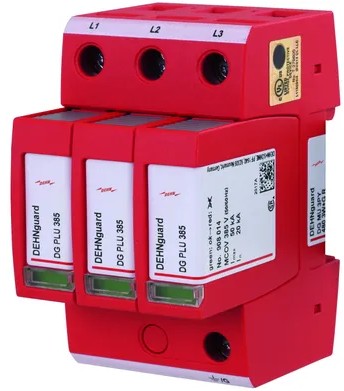

Überspannungsableiter Typ 2 DEHNguard M. DEHNguard MU 3PY 480 3W+G R svodič přepětí 3-pólový, modulární, zapojitelný svodič přepětí pro 277/480 V wye systémy s dálkovým signalizačním kontaktem ANSI/UL 1449 otevřený typ 1 SPD. Nevyžadují se žádná další zařízení na ochranu proti přepětí.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• SPD podle normy ANSI/UL 1449 SPD typu: Open-Type 1
• SPD podle normy CSA-C22.2 č. 269.1: sestava typu 4-1
• jmenovité síťové napětí [L-G] / [L-L] (UN): 120 V / 208 V
• jmenovitá síťová frekvence: 50 / 60 Hz
• max. trvalé provozní napětí střídavé [L-G] / [L-L] (MCOV): 180 V / 360 V
• jmenovitý vybíjecí proud (8 × 20 µs) (In): 20 kA
• jmenovitá hodnota napěťové ochrany [L-G] / [L-L] (VPR): 600 Vpk / 1200 Vpk
• max. nadproudová ochrana na straně sítě: není nutná
• jmenovitý zkratový proud (SCCR): 200 kA
• typ systému: 3fázový
• rozsah provozních teplot (TU): -40 °C…+85 °C
• indikace provozního stavu / poruchy: zelená = v pořádku; červená = vyměnit modul
• průřez (min.): 14 AWG / 2,5 mm²
• průřez (max.): 4 AWG / 25 mm²
• jmenovitý utahovací moment svorek: 35 - 45 Lbs-in
• montáž: 35 mm DIN lišty podle EN 60715
• materiál krytu: termoplast, červený, UL 94 V-0
• kapacita 3 moduly, DIN 43880
• schválení: UL, CSA
• max. vypouštěcí proud (8/20) (Imax): 50 kA

• Předpojemná kompletní jednotka sestávající ze základního dílu a modulů ochrany zásuvných modulů.
• Nevyžadují se žádná další zařízení na ochranu proti přepětí.
• Hodnocení zkratového proudu (SCCR) 200 kA.
• ANSI/UL 1449 otevřený typ 1 SPD.
• Vysoká vypouštěcí kapacita díky těžkým variátorům oxidu zinečnatého (Imax 50 kA 8x20μs).
• Vysoká spolehlivost zařízení díky monitorování svodičů "Thermo Dynamic Control".
