Popis produktu

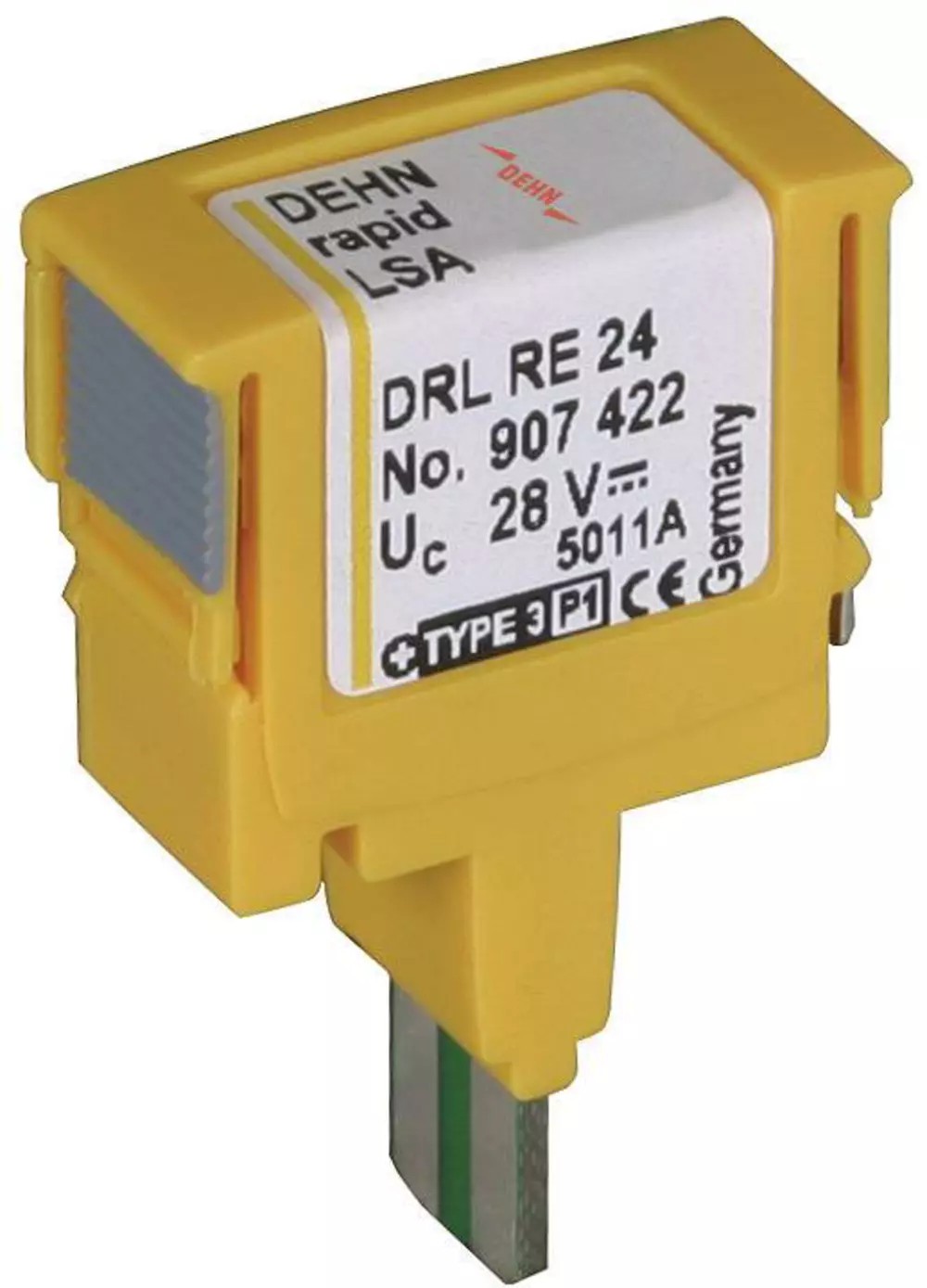

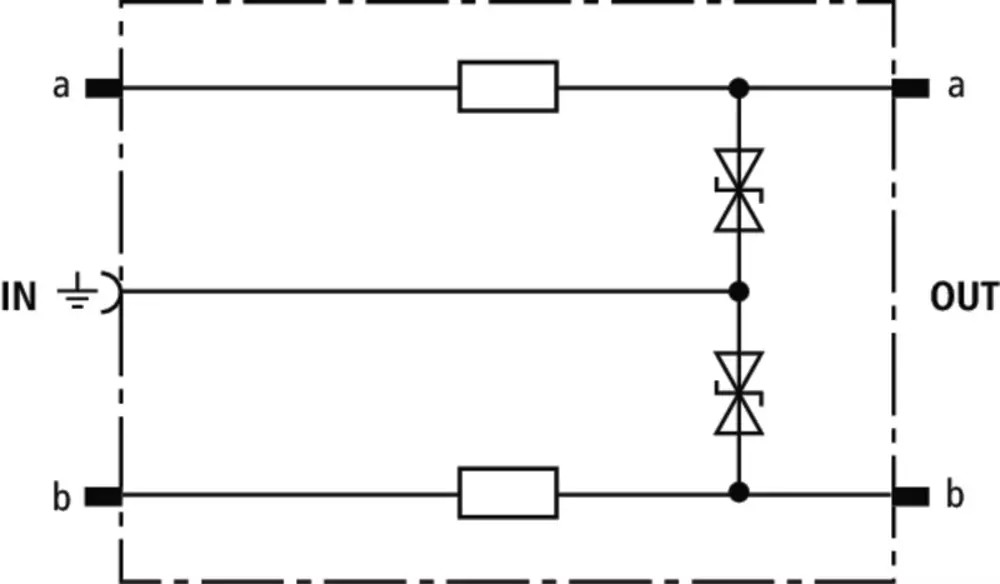

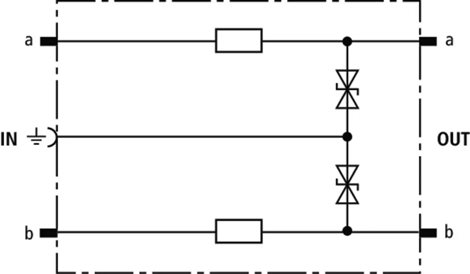

Svodič přepětí DEHNrapid LSA, zásuvný modul. Zásuvný modul pro jeden pár vedení, energeticky zkoordinovaný s blokem DRL. Je vhodný pro použití jako jednostupňová ochrana s oddělovací impedancí pro koncová zařízení. Chrání 2 žíly signálních obvodů se společným vztažným potenciálem. Uzemnění svodičů přes uzemňovací rám EF 10 DRL. Instalace pouze do rozpojovací svorkovnice nebo do bloku DRL 10.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry. (zasunutý modul)
• třída svodiče: type 3
• jmenovité napětí: 24 V
• mejvyšší provozní napětí DC: 28 V
• nejvyšší provozní napětí AC: 19,5 V
• jmenovitý proud: 0,4 A
• D1 bleskový proud (10/350 µs) celkový v kombinaci s DRL 10 B... (Iimp): 5 kA
• D1 bleskový proud (10/350 µs)/žíla v kombinaci s DRL 10 B... (Iimp): 2,5 kA
• C2 jmenovitý impulzní proud (8/20 µs) celkový v kombinaci s DRL 10 B... (In): 10 kA
• C2 jmenovitý impulzní proud (8/20 µs)/žíla v kombinaci s DRL 10 B... (In): 5 kA
• C1 jmenovitý impulzní proud (8/20 µs)/žíla bez DRL 10 B... (In): 0,5 kA
• ochranná úroveň žíla-zem při Iimp D1 v kombinaci s DRL 10 B... (UP): ≤ 65 V
• ochranná úroveň žíla-žíla při 1 kV/µs C3 (UP): ≤ 72 V
• ochranná úroveň žíla-zem při 1 kV/µs C3 (UP): ≤ 38 V
• sériová impedance/žíla: 4,7 ohmu
• mezní frekvence žíla-zem (FGzkratka pro FLAT GLASS - optika z rovného skla ): 4,5 MHz
• kapacita žíla-žíla (C): ≤ 0,55 nF
• kapacita žíla-zem (C): ≤ 1,1 nF
• rozsah provozních teplot (TU): -40 °C ... +80 °C
• zasunutí do: rozpojovací lišty LSA 2/10 nebo bloku DRL 10 B...
• uzemnění: přes uzemňovací vanu/rám
• materiál těla přístroje: polyamid PA 6.6
• barva: žlutá
• zkušební normy: IEC 61643-21 / ČSN EN 61643-21
