Popis produktu

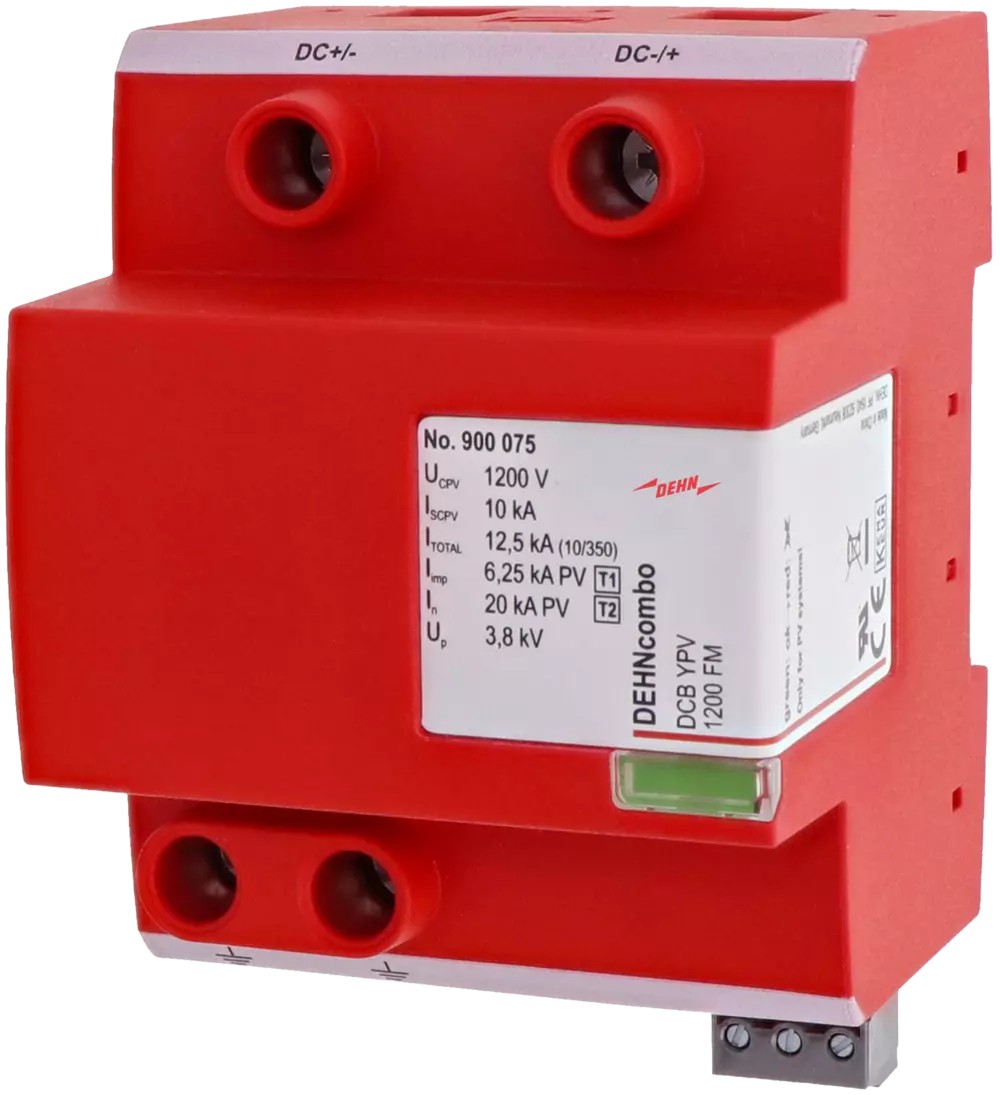

Kombinovaný svodič DEHNcombo YPV. Kombinovaný svodič pro fotovoltaické aplikace až do 1200 V DC; s kontaktem dálkové signalizace.

• krytí IP20Ochrana proti vniknutí cizích pevných těles s průměrem 12,5 mm a větších a před dotykem prstem; žádná ochrana proti vodě. Nejčastější krytí používané pro zařízení určené pro interiéry.
• SPD podle ČSN EN 61643-31 / ... IEC 61643-31: typ 1 + typ 2/ třída I + třída II
• bleskový proud (10/350): 6,25 kA
• max. svorkové napětí FV [DC+ - DC-] (U_CPV): 1200 V
• max. svorkové napětí FV [DC+/DC- - PE] (U_CPV): 1200 V
• zkratová pevnost: 10 kA
• jmenovitý impulzní proud (8/20): 20 kA
• max. impulsní proud (8/20 µs): 40 kA
• celkový impulzní prud (10/350 µs) [DC+/DC- - PE] (I_total): 40 kA
• celkový impulzní proud (10/350 µs) [DC+/DC- - PE] (I_total): 12,5 kA
• bleskový proud (10/350 µs) [DC+ - PE/DC- - PE] (I_imp): 6,25 kA
• způsob montáže: DIN lišta 35 mm

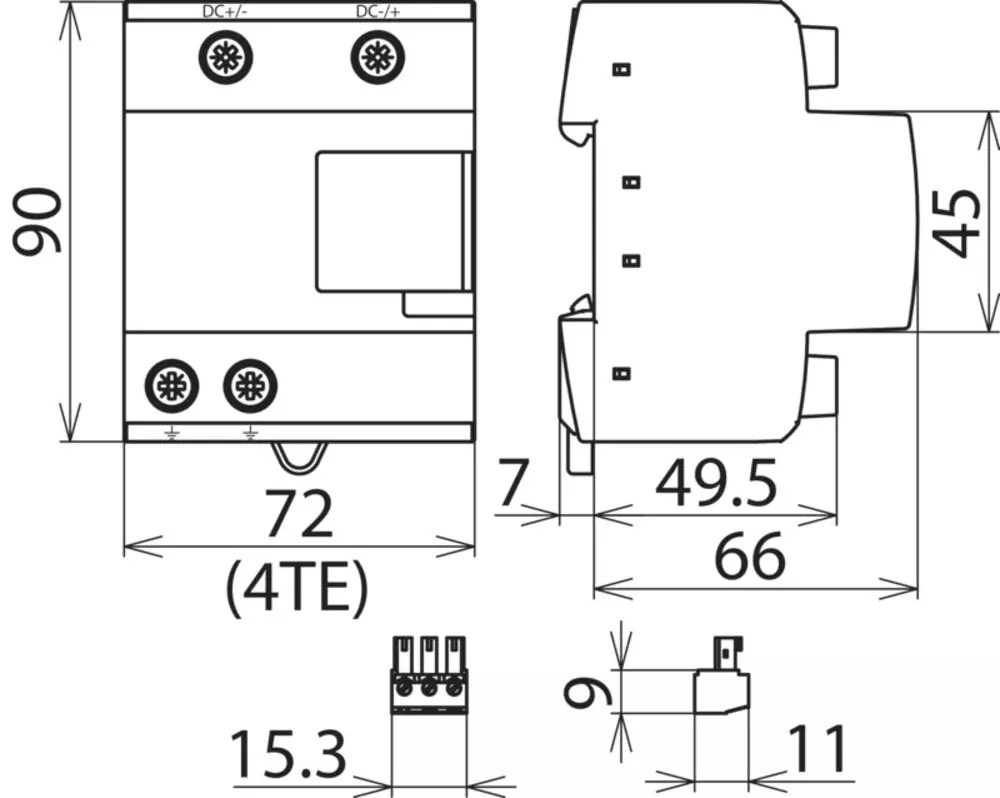

• konstrukční velikost: 4 TE
• norma: DIN 43880
• zkušební třída: typ 1 a 2
• místo nasazení: vnitřní prostory
• integrovaná předřazená pojistka: ne
• certifikace: KEMA, UL
• instalace v DC bateriových úložištích: 100 kA (t ≤ 5,83 ms)
• předjištění pro DC bateriová úložiště do I_SCCR: Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040 Mersen Protistor D122SD20C200QF 200A 2000V DC aR
