Popis produktu

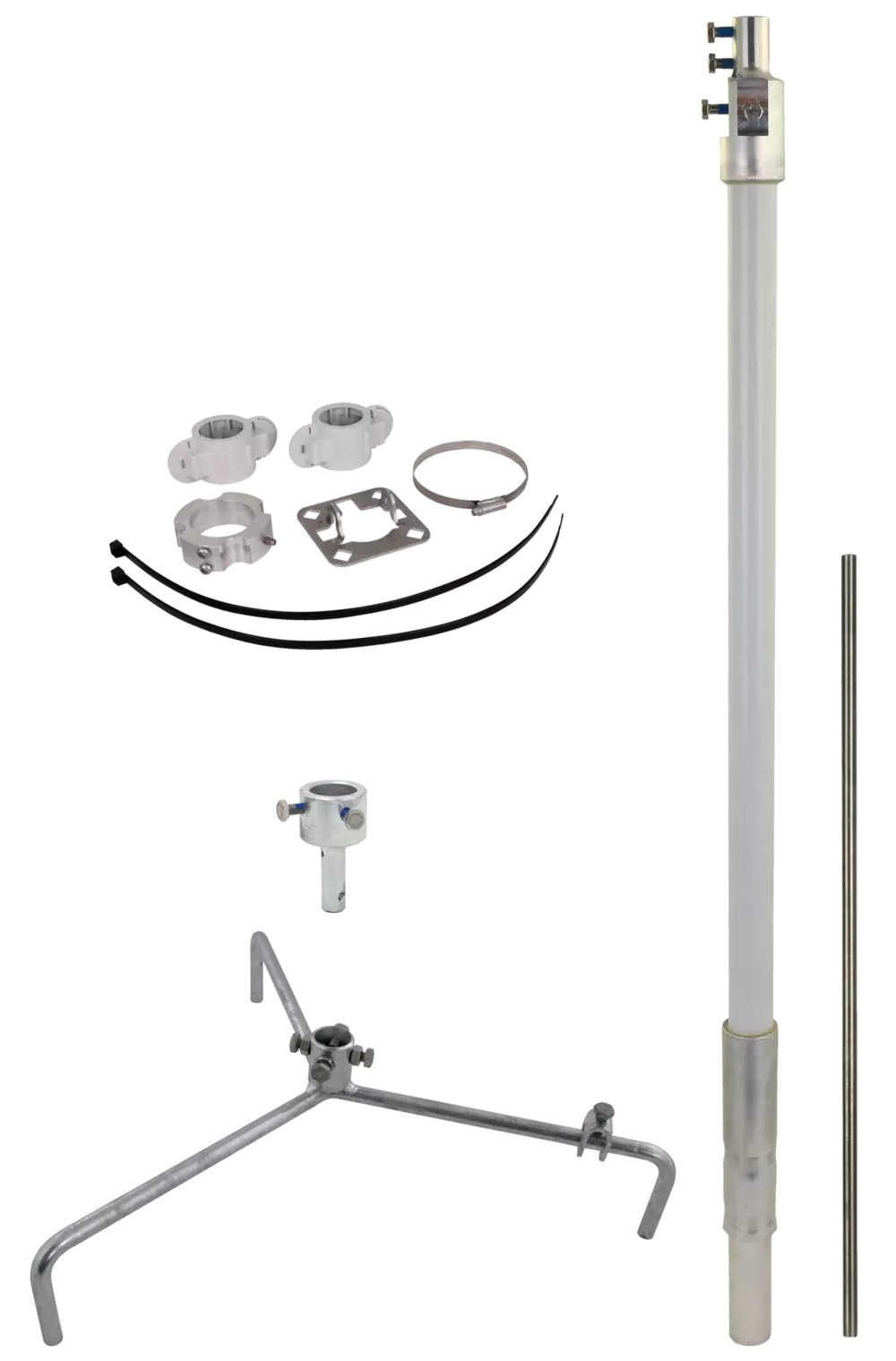

Jímací stožář pro HVI light plus - SET - průměr 40 mm, délka 2700 mm, poloměr 320 mm. Jímací stožáry pro vodič HVI light plus na ploché střechy. Komplet se 4-násobnou připojovací destičkou pro vodič HVI light plus a upevňovací sadou pro instalaci vedení na jímací stožár. Pro dodržení dostatečné vzdálenosti vůči vodivým částem podle ČSN EN 62305-3 Izolační část z umělé hmoty vyztužené skelnými vlákny glasfaserverstärkte Kunststoff GFK). Stohovatelné betonové podstavce (obj. č. 102 010) a podložky (obj. č. 102 050) je třeba objednat samostatně. Přizpůsobení sklonu střechy maximálně do 10 stupňů

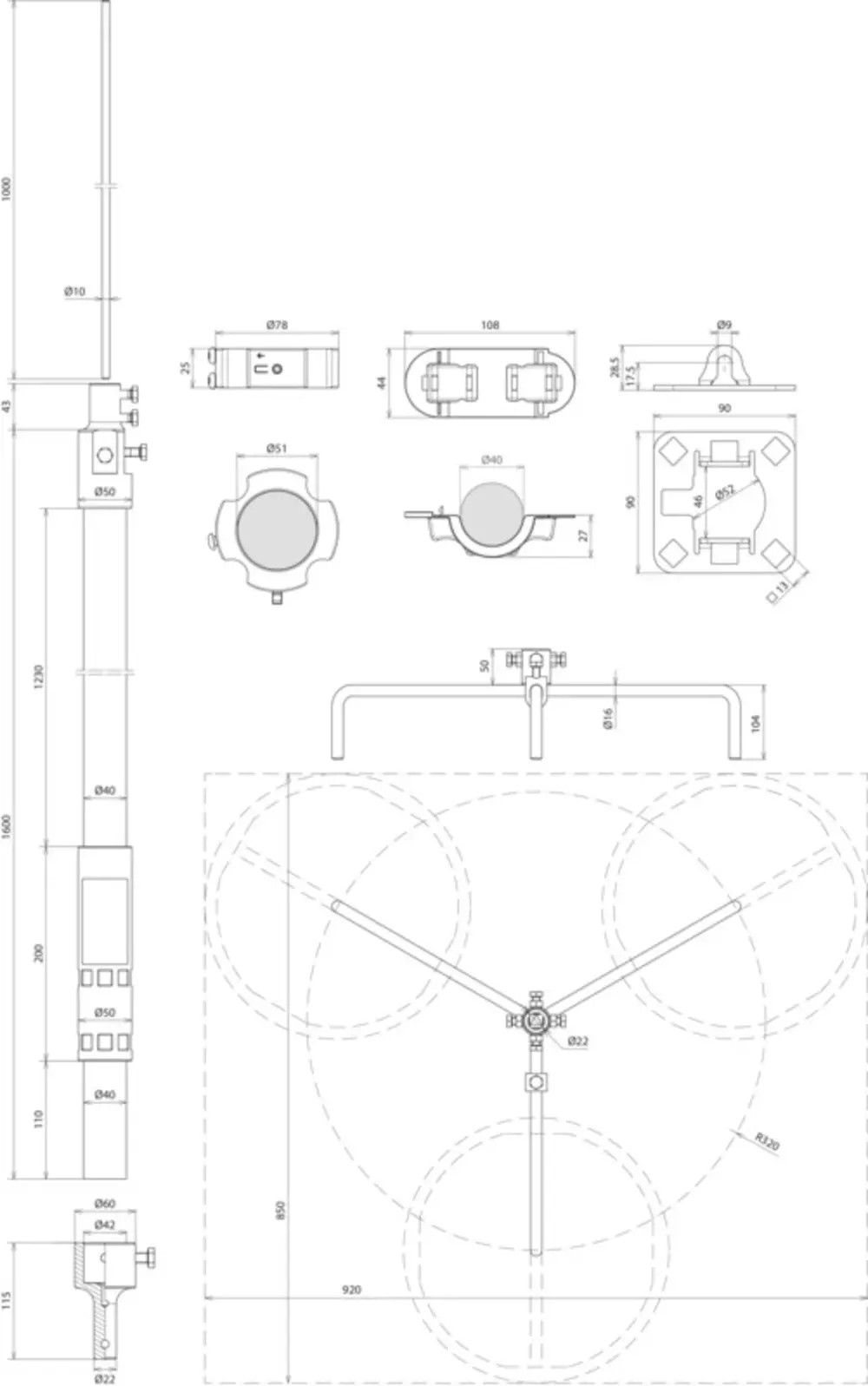

Stožárový jímač 40 pro vodič HVI light plus.

• výška: 2700 mm
• materiál stojanu. FeZn
• plošbé rozměry stojanu: 850 x 920 mm
• poloměr sojanu: 320 mm
• počet betonových podstavců: 3
• materiál podpůrné trubky: GFK/Al
• délka podpůrné trubky: 1600 mm
• délka izolační části, 1230 mm
• vnější průměr: 40 mm
• délka jímací tyče: 1000 mm
• materiál jímací tyče: nerez
• koeficient materiálu km = 0,7
• barva světle šedá, odolnost vůči UV záření
• stožárové jímače jsou dimenzovány podle
• eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
• celková výška 2700 mm
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délka 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
