Popis produktu

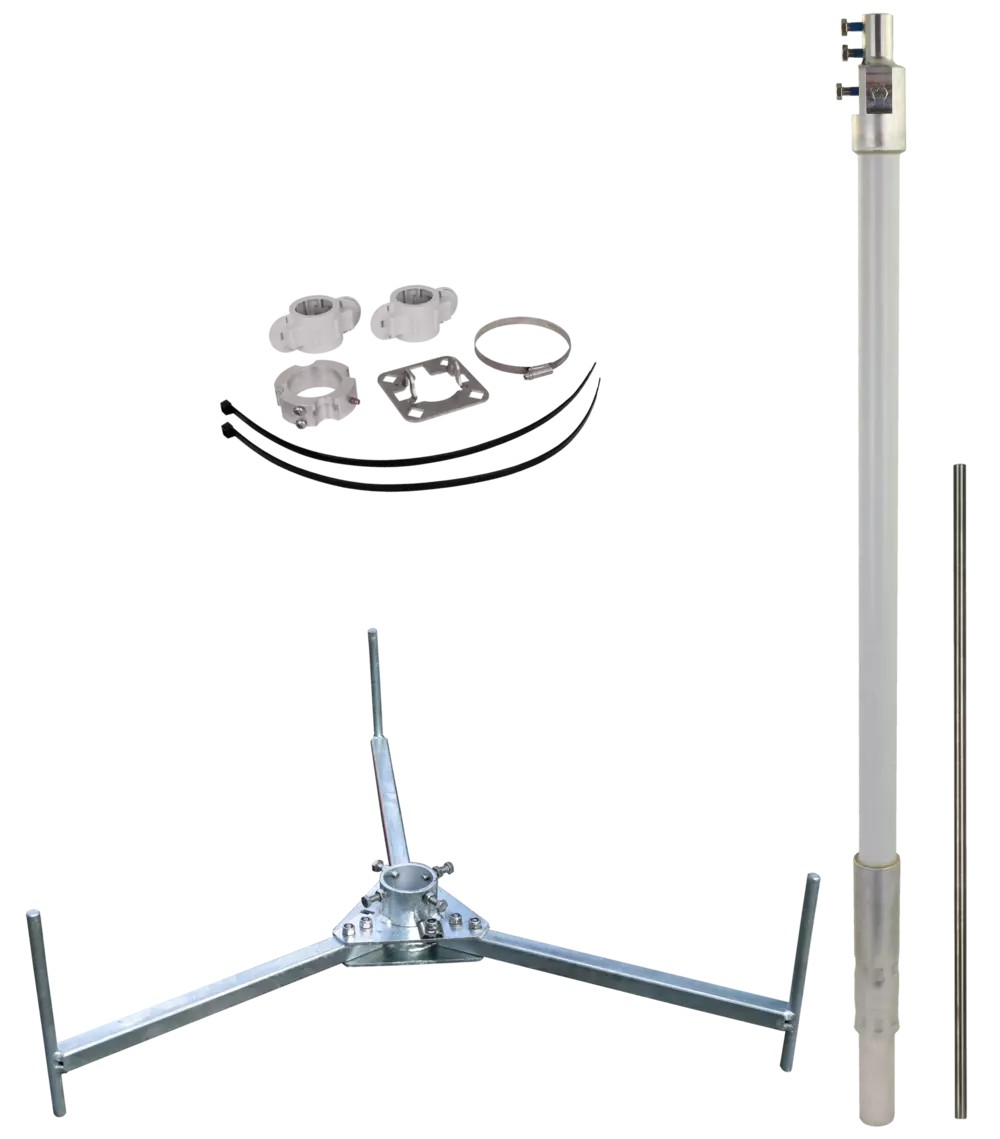

Jímací stožář pro HVI light plus - SET - 40 mm, délka 2700 mm, poloměr 560 mm. Jímací stožáry pro vodič HVI light plus na ploché střechy. Komplet se 4-násobnou připojovací destičkou pro vodič HVI light plus a upevňovací sadou pro instalaci
vedení na jímací stožár. Pro dodržení dostatečné vzdálenosti vůči vodivým částem podle ČSN EN 62305-3. Izolační část z umělé hmoty vyztužené skelnými vlákny (glasfaserverstärkte Kunststoff GFK). Stožárové jímače jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA). Přizpůsobení sklonu střechy maximálně do 10 stupňů. Stožárový jímač 40 pro vodič HVI light plus.

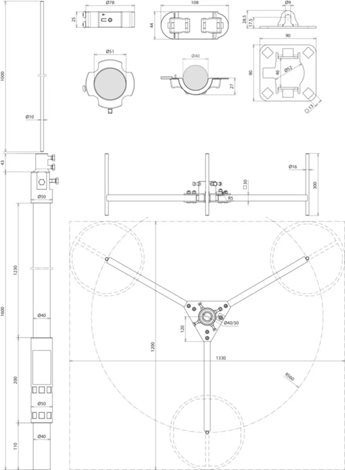

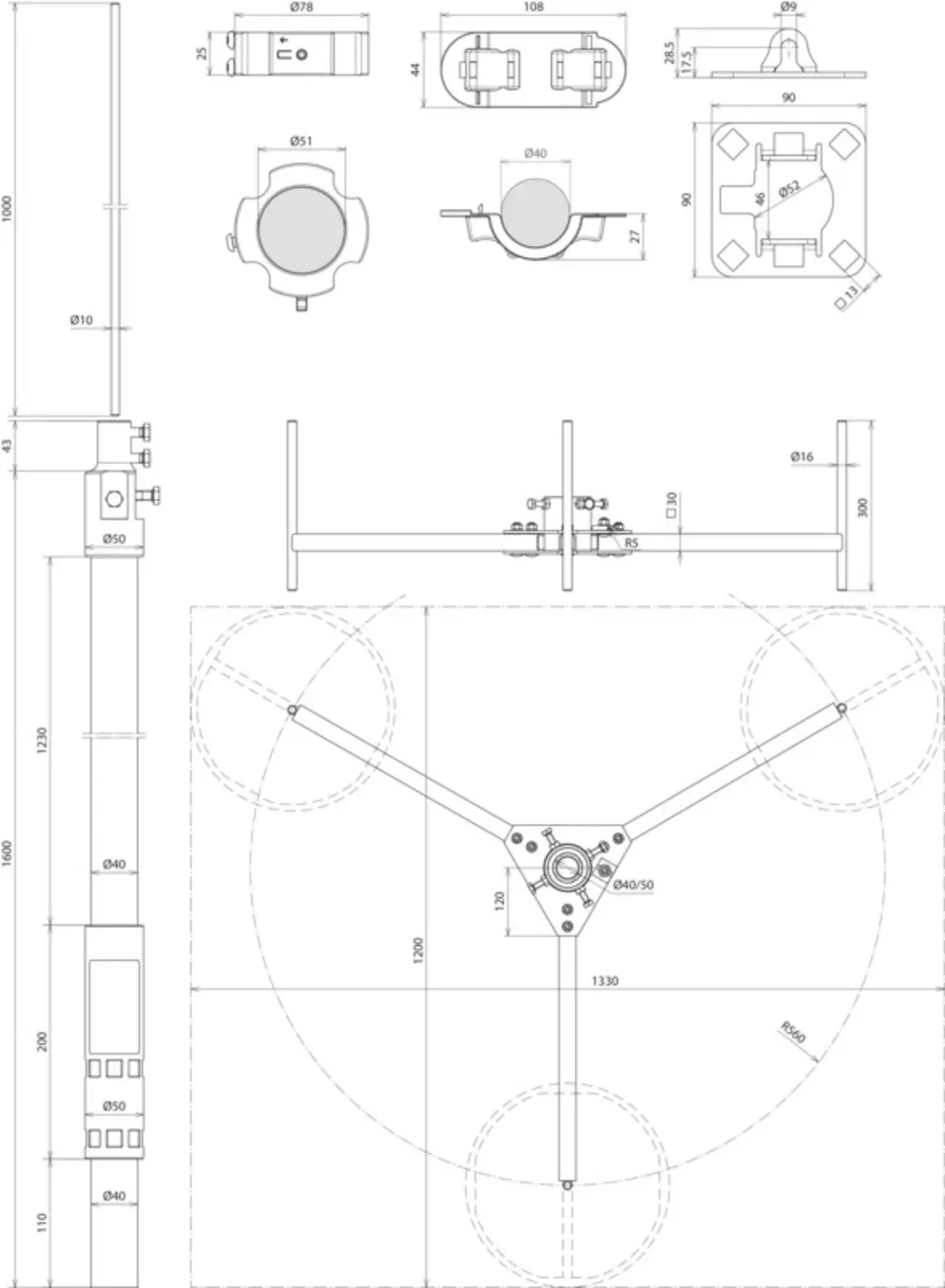

• výška: 2700 mm
• materiál stojanu: FeZn
• plošné rozměry stojanu: 1200 x 1330  mm
• poloměr stojanu: 560 mm
• materiál podpůrné trubky: GFK/Al
• délka podpůrné trubky: 1600 mm
• délka izolační části: 1600 mm
• vnější průměr: 40 mm
• délka jímací tyče: 1000 mm
• materiál jímací tyče: nerez
• koeficient materiálu km = 0,7
• barva světle šedá, odolnost vůči UV záření
• stožárové jímače jsou dimenzovány podle eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA)
• celková výška 2700 mm
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délka 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
