Popis produktu

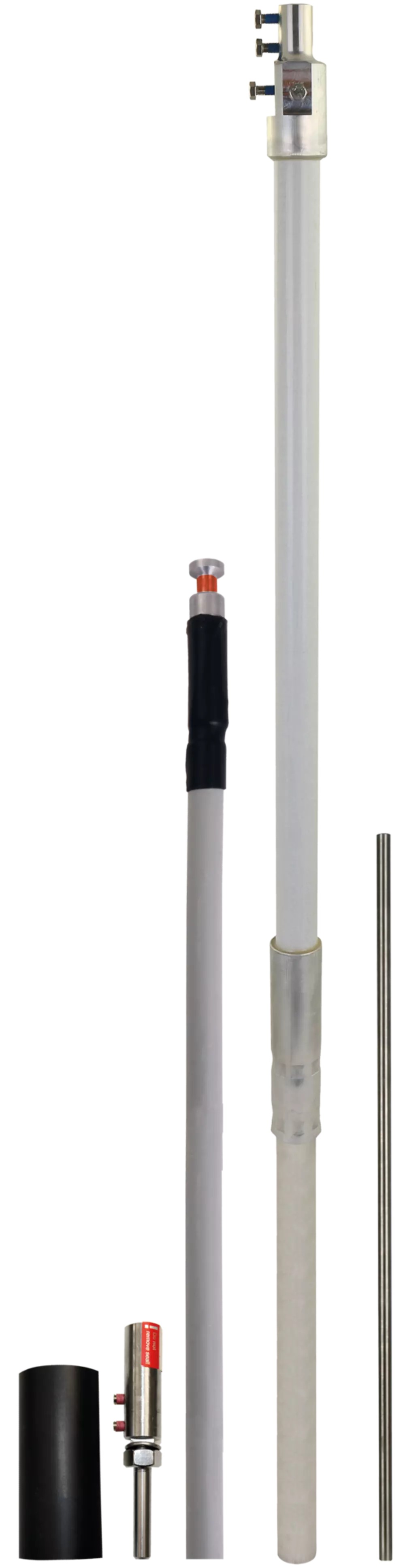

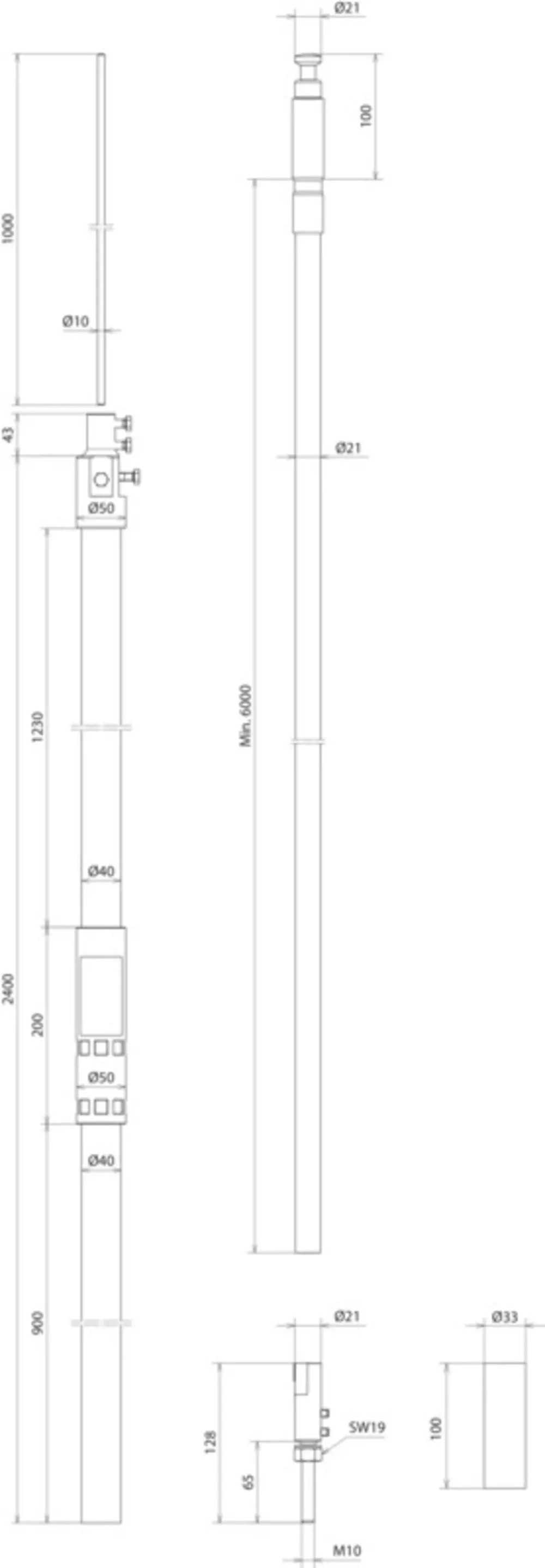

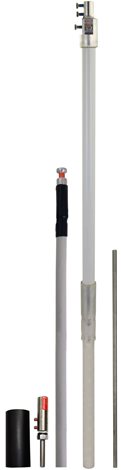

HVI light plus s podpůrnou trubkou -SET- průměr 40 mm délka 3400 mm. Vodič HVI Light plus v podpůrné trubce s jímací tyčí, barva šedá. Vodič HVI Light plus v podpůrné trubce vodič s vysokonapěťovou izolací pro dodržení dostatečné vzdálenosti vůči vodivým částem podle ČSN EN 62305-3. Ekvivalent dostatečné vzdálenosti s = ≤ 60 cm (pro vzduch) nebo s = ≤ 120 cm (pro pevný nevodivý materiál). Podpůrné trubky s vodičem HVI jsou dimenzovány podle Eurocode 1 (ČSN EN 1991-1-4 + ČSN EN 1991-1-4/NA). Provedení vodiče HVI Light plus s oblastí koncovky uvnitř podpůrné trubky s jímací tyčí (D 10 mm délky 1000 mm).

• materiál jímací tyče: nerez
• délka jímací tyče: 1000 mm
• materiál podpůrné trubky: GFK / Al
• délka podpůrné trubky: 2400 mm
• přepravní délka: 2400 mm
• vnější průměr: 40 mm
• průměr vodiče: 21 mm
• barva vodiče: šedá
• materiál vodiče: měď
• RAL: podobný 7004
• průřez jádra: 16 mm2
• zatížitelnost bleskovým proudem: H1/150 kA
• ekvivalent dostatečné vzdálenosti s (pro vzduch): 60 cm
• materiál izolace: PE
• materiál pláště: PE
• charakteristika pláště: odolné vůči UV záření a povětrnostním vlivům
• připojovací průměr: 10 mm
• materiál připojovacího členu: nerez
• podpůrná trubka: 40 x 4 mm
• min. objednací délka:  6 mmsíla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
