Popis produktu

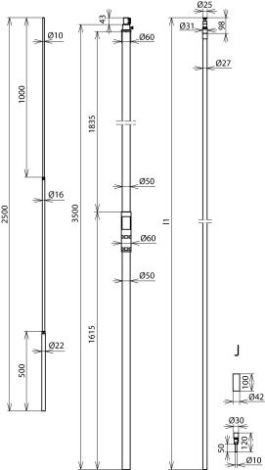

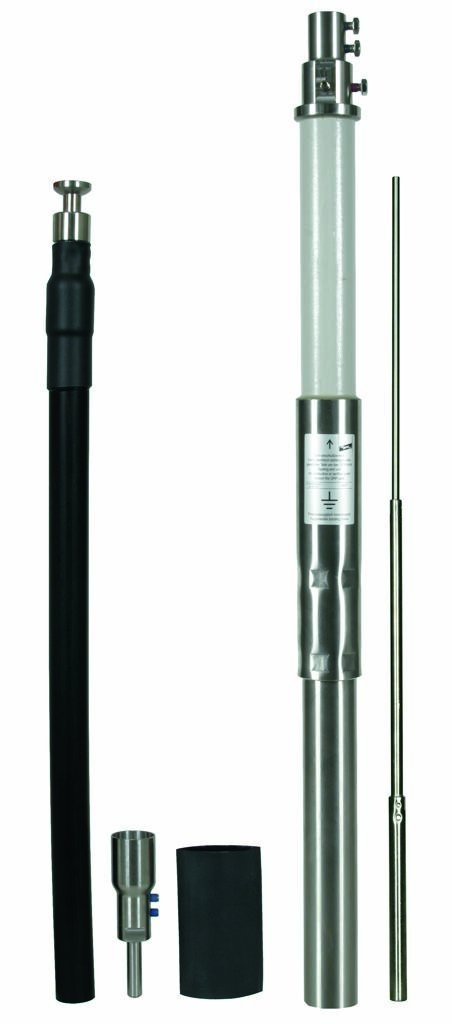

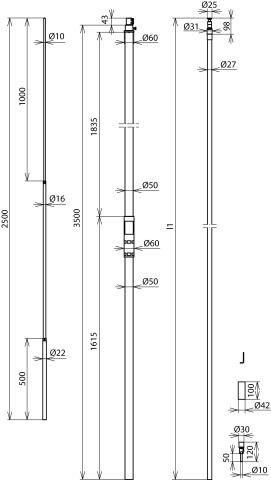

HVIPower-SET - jímač 3500/2500 mm + 6m HVI power černé 27 mm. Vodič HVI-power (vodič s vysokonapěťovou izolací) v podpůrné trubce, pro dodržení dostatečné vzdálenosti vůči elektricky vodivým částem podle ČSN EN 62305-3, pro zabránění nebezpečným přeskokům mezi částmi vnějšího systému ochrany před bleskem a vnitřními vodivými částmi (elektrická zařízení, potrubní vedení apod.) Pro zabránění vzniku plazivého výboje je vodič HVI opatřen speciálním pláštěm, který umožňuje řídit vůči vztažnému potenciálu vysoká impulzní napětí, způsobená bleskem. Provedení vodiče HVI-power (černý), s připojením uvnitř podpůrné trubky a pružinovou PA svorkou v podpůrné trubce (délka 3500 mm) s jímací tyčí (D 22 / 16 / 10 mm délky 2500 mm) a s jedním uzemňovacím prvkem. Ekvivalent dostatečné vzdálenosti s ≤ 90 cm (pro vzduch) nebo s ≤ 180 cm (pro pevný nevodivý materiál).

• materiál jímací tyče: nerez
• délka jímací tyče: 2500 mm
• materiá podpůrné trbuky: GFK/nerez
• délka podpůrné trubky: 3500 mm
• přepravní délka: 3500 mm
• průměr vodiče: 27 mm
• barva vodiče: černá
• materiál vodiče: Cu
• RAL: 9011
• průřez jádra: 25 mm2
• zatížitelnost bleskovým proudem: H2 / 200 kA
• ekvivalent dostatečné vzdálenosti s (pro vzduch): ≤ 90 cm
• materiál izolace: PE
• materiál pláště: PE
• charakteristika pláště: odolné vůči UV záření a povětrnostním vlivům
• připojovací průměr: 10 mm
• materiál připojovacího prvku: nerez
• podpůrná trubka: 50 x 4 mm
• max. volná délka s jímací tyčí (montáž na stěnu)
• max. rychlost nárazového větru: (max. volná délka 5000 mm, 1x HVI power vnitřní) 163 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
