Popis produktu

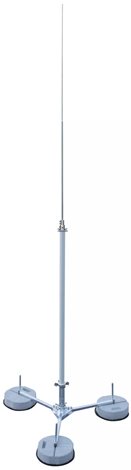

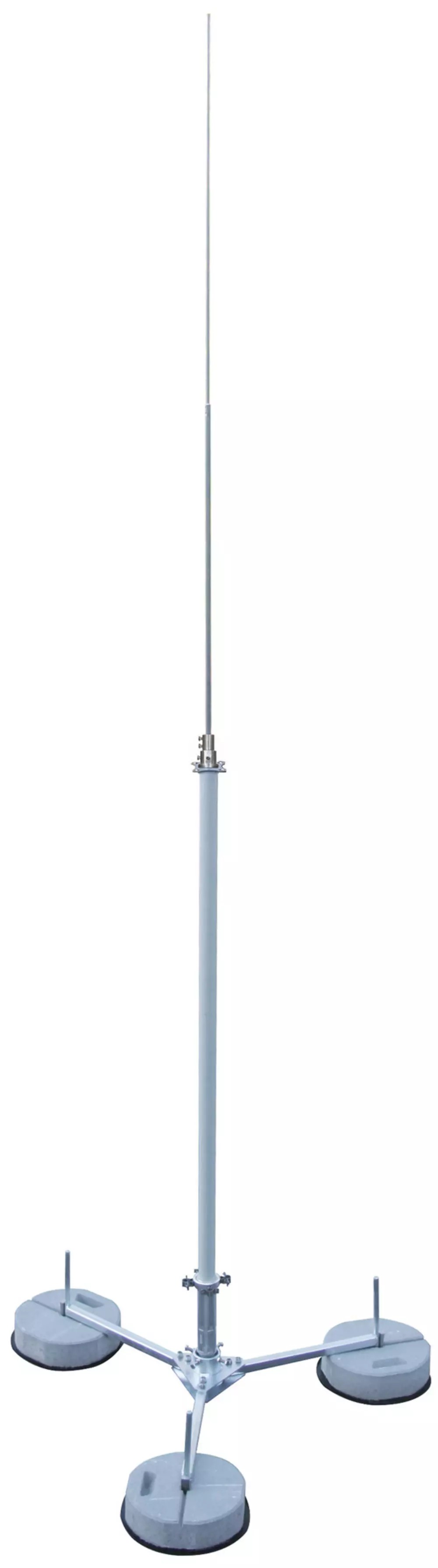

Jímací stožár 50 pro vodič HVI-light SET s třínohým stativem L 3900 mm. Jímací stožár na ploché střechy pro vodič HVI light se skládá ze čtyřnásobné připojovací destičky pro  vodiče HVI light a upevňovací sady pro montáž vedení na jímací stožár.
K dodržení dostatečné vzdálenosti vůči elektricky vodivým částem podle DIN EN 62305-3 (VDE 0185-305-3). Izolační část z umělé hmoty vyztužené skelnými vlákny (GFK).

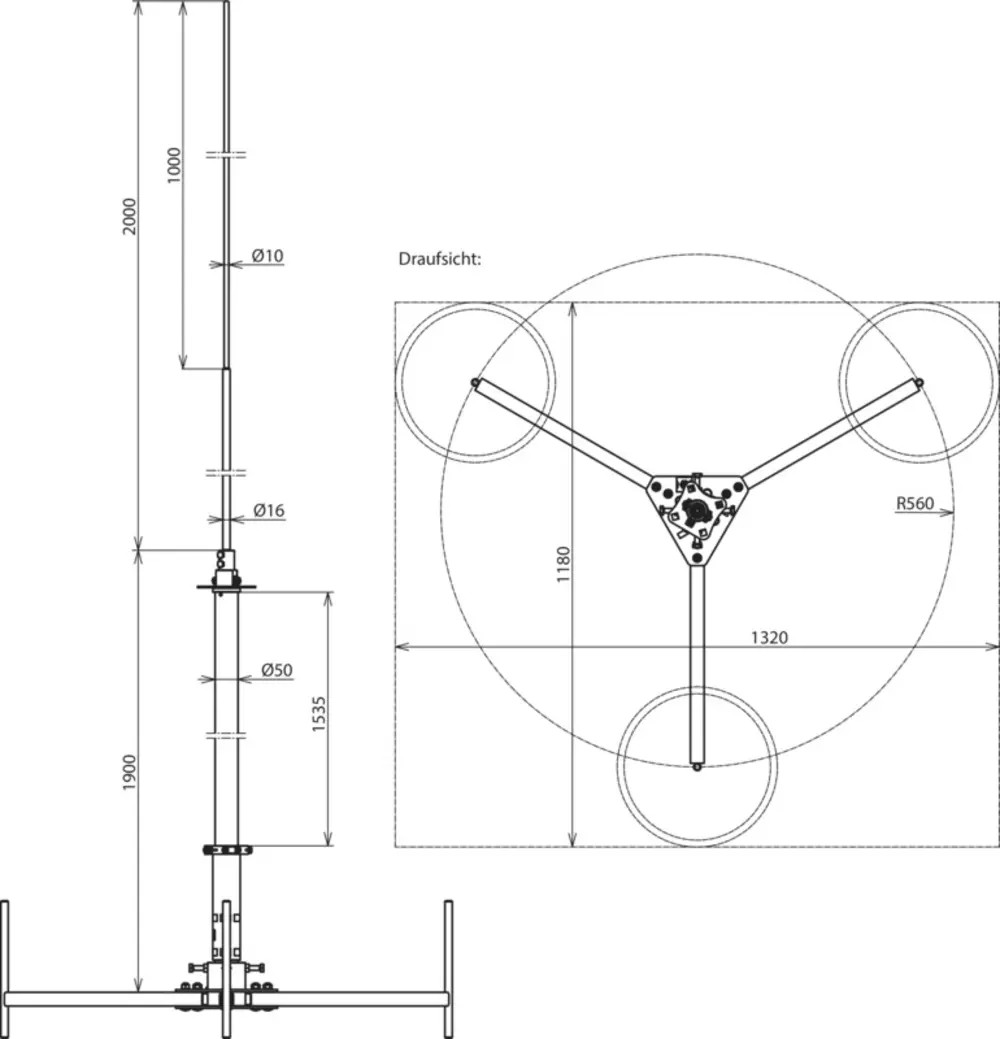

• výška: 3900 mm
• materiál stojanu: FeZn
• plošné rozměry stojanu: 1180 x 1320 mm
• poloměr stojanu: 560 mm
• materiál podpůrné trubky: GFK / Al
• délka podpůrné trubky: 1900 mm
• délka izolační části: 1535 mm
• vnější průměr. 50 mm
• délka jímací tyče: 2000 mm
• materiál jímací tyče: Al
• provedení šroubu: M10 x 40 mm
• max. rychlost nárazového větru u 3 podstavců à 17 kg,2x HVI light vnější: 110 km/h
• max. rychlost nárazového větru u 6 podstavců à 17 kg,2x HVI light vnější: 147 km/h
• max. rychlost nárazového větru u 9 podstavců à 17 kg,2x HVI light vnější: 179 km/h
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
