Popis produktu

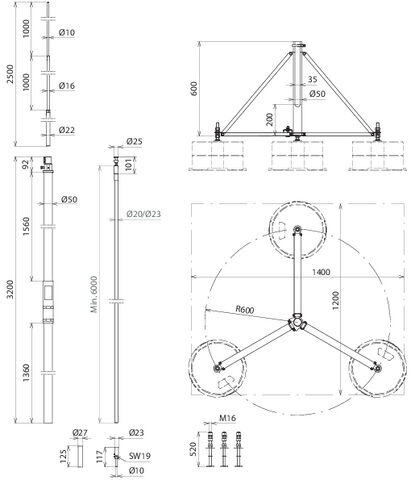

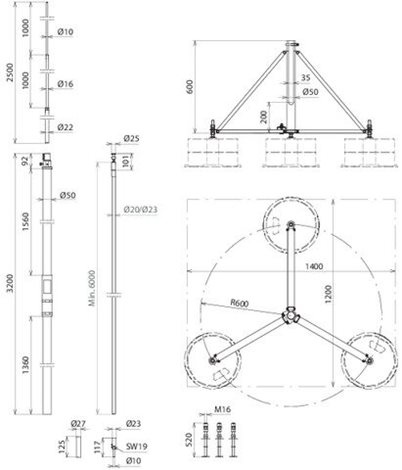

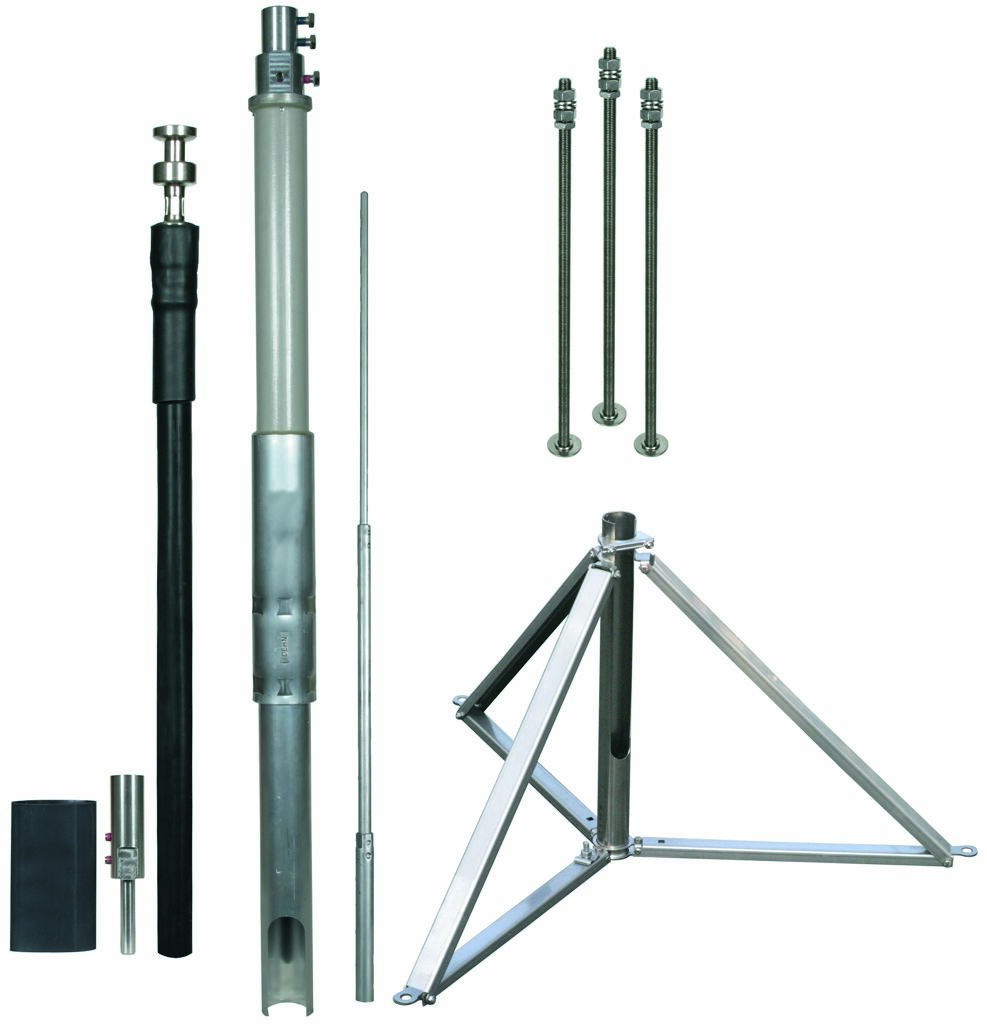

HVI-SET - jímač 3200/2500 mm + 6 m HVIlong šedé 23 mm + trojnožka. Vodič HVI (vodič s vysokonapěťovou izolací) v podpůrné trubce, pro dodržení dostatečné vzdálenosti vůči elektricky vodivým částem podle ČSN EN 62305-3, pro zabránění nebezpečným přeskokům mezi částmi vnějšího systému ochrany před bleskem a vnitřními vodivými částmi (elektrická zařízení, potrubní vedení apod.) Pro zabránění vzniku plazivého výboje je vodič HVI opatřen speciálním pláštěm, který umožňuje řídit vůči vztažnému potenciálu vysoká impulzní napětí, způsobená bleskem. Provedení vodiče HVI (černý), s oblastí koncovky uvnitř podpůrné trubky a pružinovou PA svorkou v podpůrné trubce (délka 3200 mm) s jímací tyčí (D 22 / 16 / 10 mm délky 2500 mm). Uzemňovací prvek a tříramenný stojan se sadou závitových tyčí. Ekvivalent dostatečné vzdálenosti s ≤ 75 cm (pro vzduch) nebo s ≤ 150 cm (pro pevný nevodivý materiál).

• materiál jímací tyče: Al
• délka jímací tyče: 2500 mm
• materiál podpůrné trubky: GFK/Al
• délka podpůrné trubky: 3200 mm
• přepravní délka: 3200 mm
• vnější průměr: 50 mm
• průměr vodiče: 23 mm
• barva vodiče: šedá
• materiál vodiče: Cu
• barva RAL přibližně: 7035
• průřez jádra (vícežilové): 19 mm²
• atížitelnost bleskovým proudem (Klasse / Iimp): H1/150 kA
• ekvivalent dostatečné vzdálenosti s (pro vzduch): ≤ 75 cm
• materiál izolace: PE
• materiál pláště: PE
• charakteristika pláště: odolný vůči povětrnostním vlivům a UV záření
• připojovací průměr: 10 mm
• materiál připojovacího členu: nerez
• materiál připojovacího členu: PA
• podpůrná trubka: 50 x 4 mm
• poloměr stojanu: 680 mm
• plošné rozměry stojanu: 1175 x 1020 mm
• délka závitových tyčí: M16 x 520 mm
• minimální objednací délka: 6 m
• síla v tahu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• pevnost v ohybu při délce 500 mm: 200 N (izolátor podpůrné trubky podle 62561-8)
• norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)
